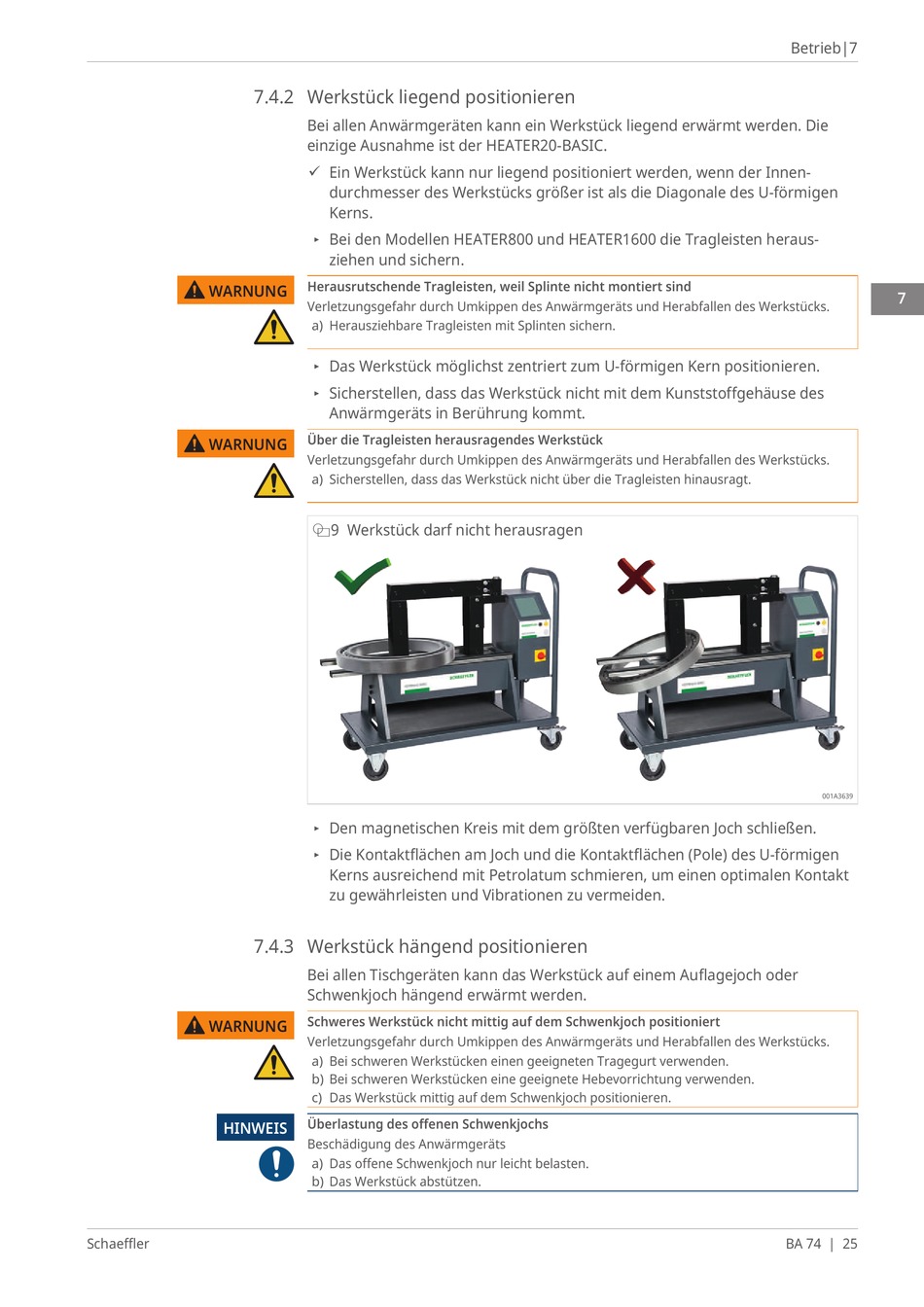

7.4.2 Werkstück liegend positionieren
WARNUNG
WARNUNG
7.4.3 Werkstück hängend positionieren
WARNUNG
HINWEIS
Schaeffler
Bei allen Anwärmgeräten kann ein Werkstück liegend erwärmt werden. Die
einzige Ausnahme ist der HEATER20-BASIC.
ü Ein Werkstück kann nur liegend positioniert werden, wenn der Innen-
durchmesser des Werkstücks größer ist als die Diagonale des U-förmigen
Kerns.
▸ Bei den Modellen HEATER800 und HEATER1600 die Tragleisten heraus-
ziehen und sichern.
Herausrutschende Tragleisten, weil Splinte nicht montiert sind
Verletzungsgefahr durch Umkippen des Anwärmgeräts und Herabfallen des Werkstücks.
a) Herausziehbare Tragleisten mit Splinten sichern.
▸ Das Werkstück möglichst zentriert zum U-förmigen Kern positionieren.
▸ Sicherstellen, dass das Werkstück nicht mit dem Kunststoffgehäuse des
Anwärmgeräts in Berührung kommt.
Über die Tragleisten herausragendes Werkstück
Verletzungsgefahr durch Umkippen des Anwärmgeräts und Herabfallen des Werkstücks.
a) Sicherstellen, dass das Werkstück nicht über die Tragleisten hinausragt.
q9 Werkstück darf nicht herausragen
▸ Den magnetischen Kreis mit dem größten verfügbaren Joch schließen.
▸ Die Kontaktflächen am Joch und die Kontaktflächen (Pole) des U-förmigen
Kerns ausreichend mit Petrolatum schmieren, um einen optimalen Kontakt
zu gewährleisten und Vibrationen zu vermeiden.
Bei allen Tischgeräten kann das Werkstück auf einem Auflagejoch oder
Schwenkjoch hängend erwärmt werden.
Schweres Werkstück nicht mittig auf dem Schwenkjoch positioniert
Verletzungsgefahr durch Umkippen des Anwärmgeräts und Herabfallen des Werkstücks.
a) Bei schweren Werkstücken einen geeigneten Tragegurt verwenden.
b) Bei schweren Werkstücken eine geeignete Hebevorrichtung verwenden.
c) Das Werkstück mittig auf dem Schwenkjoch positionieren.
Überlastung des offenen Schwenkjochs
Beschädigung des Anwärmgeräts
a) Das offene Schwenkjoch nur leicht belasten.
b) Das Werkstück abstützen.
|
|
Betrieb|7
7
001A3639
BA 74 | 25
