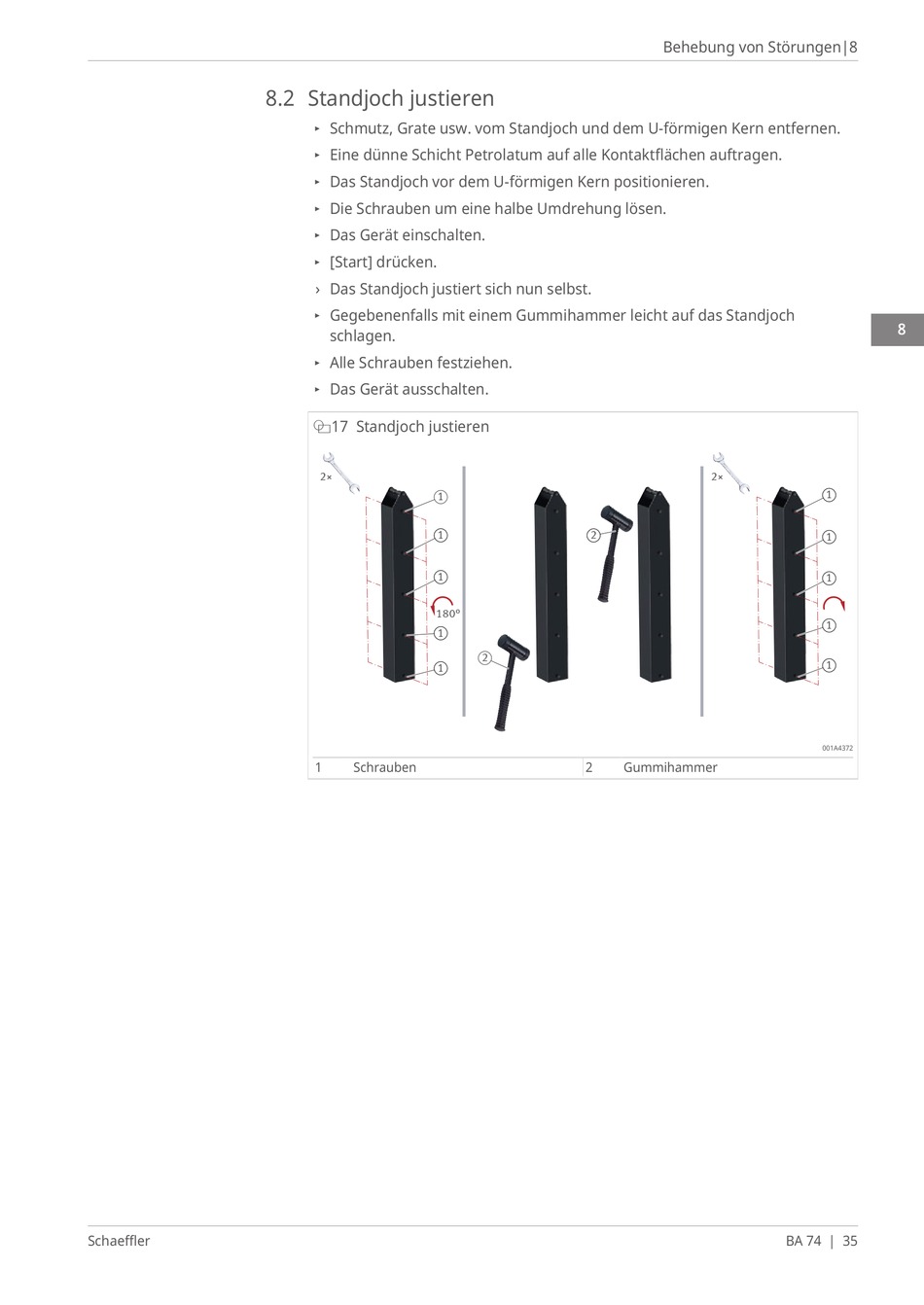

8.2 Standjoch justieren

▸ Schmutz, Grate usw. vom Standjoch und dem U-förmigen Kern entfernen.
▸ Eine dünne Schicht Petrolatum auf alle Kontaktflächen auftragen.
▸ Das Standjoch vor dem U-förmigen Kern positionieren.
▸ Die Schrauben um eine halbe Umdrehung lösen.
▸ Das Gerät einschalten.
▸ [Start] drücken.
› Das Standjoch justiert sich nun selbst.
▸ Gegebenenfalls mit einem Gummihammer leicht auf das Standjoch
schlagen.
▸ Alle Schrauben festziehen.
▸ Das Gerät ausschalten.
q17 Standjoch justieren
2×
1
1
1
180°
1
1
1 Schrauben
|
2
2
2 Gummihammer
