WARNUNG
Schaeffler

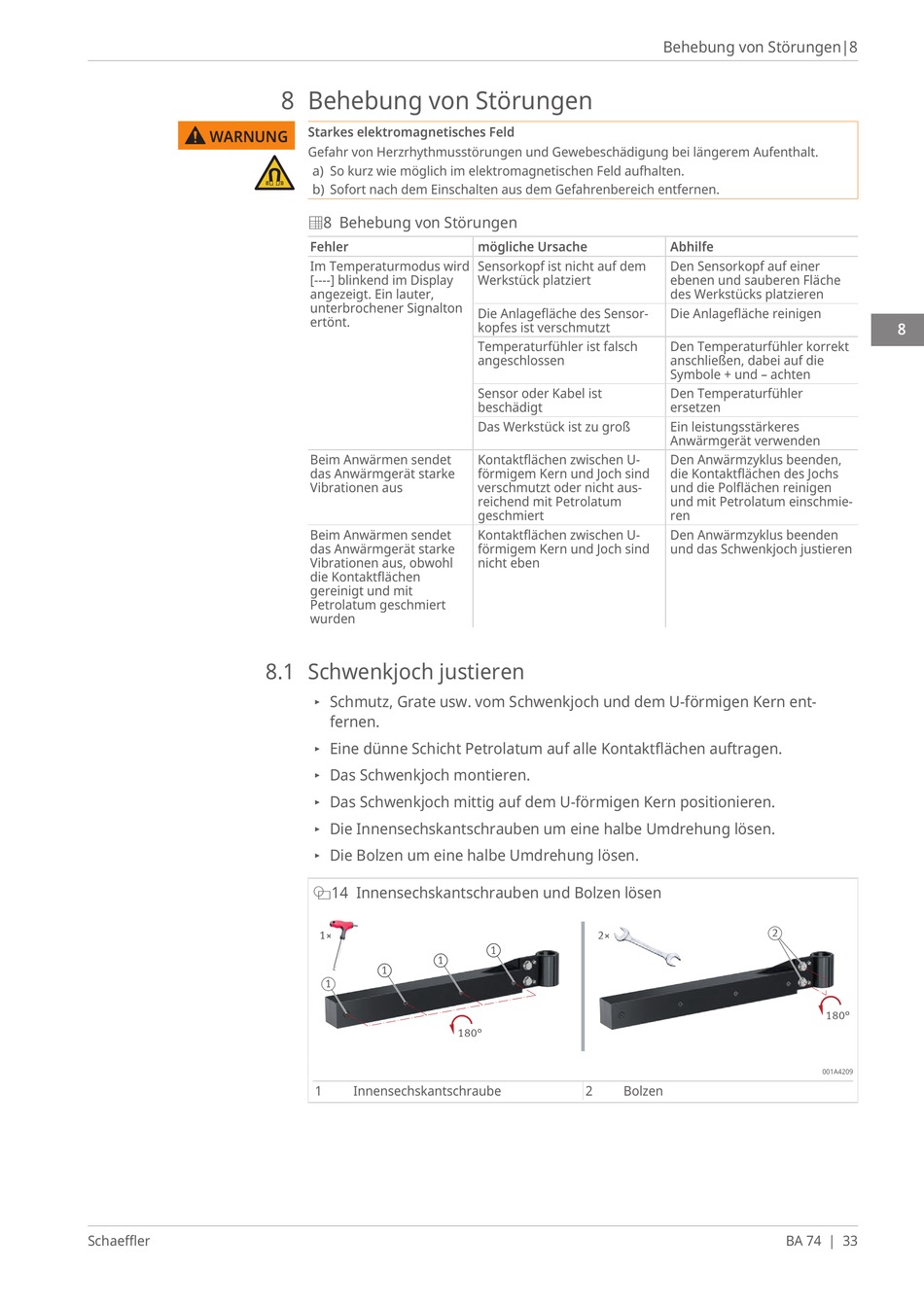

8 Behebung von Störungen
Starkes elektromagnetisches Feld
Gefahr von Herzrhythmusstörungen und Gewebeschädigung bei längerem Aufenthalt.
a) So kurz wie möglich im elektromagnetischen Feld aufhalten.
b) Sofort nach dem Einschalten aus dem Gefahrenbereich entfernen.
e8 Behebung von Störungen
Fehler
Im Temperaturmodus wird
[----] blinkend im Display
angezeigt. Ein lauter,
unterbrochener Signalton
ertönt.
Beim Anwärmen sendet
das Anwärmgerät starke
Vibrationen aus
Beim Anwärmen sendet
das Anwärmgerät starke
Vibrationen aus, obwohl
die Kontaktflächen
gereinigt und mit
Petrolatum geschmiert
wurden
8.1 Schwenkjoch justieren
▸ Schmutz, Grate usw. vom Schwenkjoch und dem U-förmigen Kern ent-
fernen.
▸ Eine dünne Schicht Petrolatum auf alle Kontaktflächen auftragen.
▸ Das Schwenkjoch montieren.
▸ Das Schwenkjoch mittig auf dem U-förmigen Kern positionieren.
▸ Die Innensechskantschrauben um eine halbe Umdrehung lösen.
▸ Die Bolzen um eine halbe Umdrehung lösen.
q14 Innensechskantschrauben und Bolzen lösen
1×
1
1
1
1
Innensechskantschraube
| 8
mögliche Ursache
Sensorkopf ist nicht auf dem
Werkstück platziert
Die Anlagefläche des Sensor-
kopfes ist verschmutzt
Temperaturfühler ist falsch
angeschlossen
Sensor oder Kabel ist
beschädigt
Das Werkstück ist zu groß
Kontaktflächen zwischen U-
förmigem Kern und Joch sind
verschmutzt oder nicht aus-
reichend mit Petrolatum
geschmiert
Kontaktflächen zwischen U-
förmigem Kern und Joch sind
nicht eben
|
2×
1
180°
2
Bolzen
Behebung von Störungen|8
Abhilfe
Den Sensorkopf auf einer
ebenen und sauberen Fläche
des Werkstücks platzieren
Die Anlagefläche reinigen
Den Temperaturfühler korrekt
anschließen, dabei auf die
Symbole + und – achten
Den Temperaturfühler
ersetzen
Ein leistungsstärkeres
Anwärmgerät verwenden
Den Anwärmzyklus beenden,
die Kontaktflächen des Jochs
und die Polflächen reinigen
und mit Petrolatum einschmie-
ren
Den Anwärmzyklus beenden
und das Schwenkjoch justieren
2
180°
001A4209
BA 74 | 33
8
