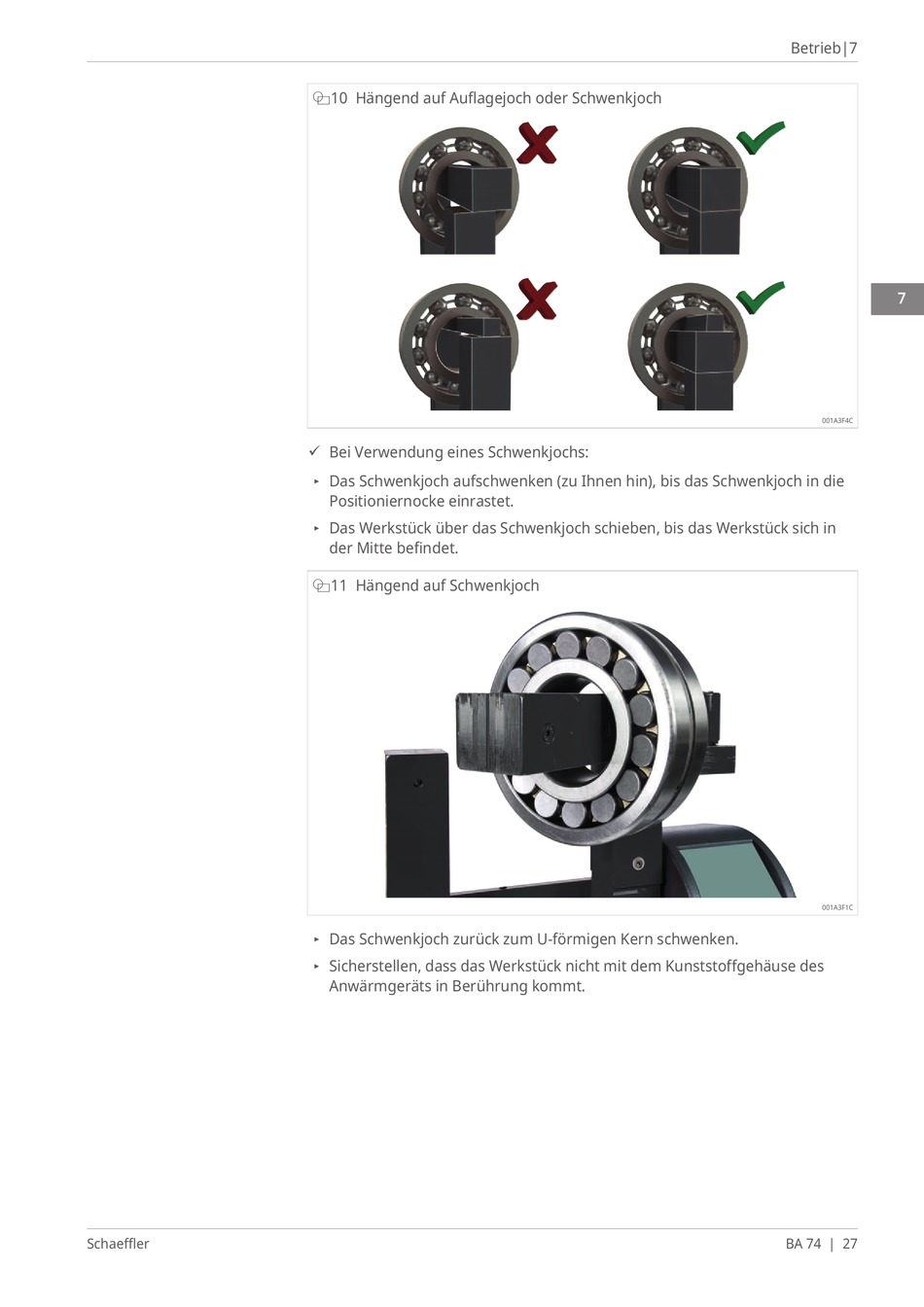

q10 Hängend auf Auflagejoch oder Schwenkjoch
ü Bei Verwendung eines Schwenkjochs:
▸ Das Schwenkjoch aufschwenken (zu Ihnen hin), bis das Schwenkjoch in die
Positioniernocke einrastet.
▸ Das Werkstück über das Schwenkjoch schieben, bis das Werkstück sich in
der Mitte befindet.
q11 Hängend auf Schwenkjoch
▸ Das Schwenkjoch zurück zum U-förmigen Kern schwenken.
▸ Sicherstellen, dass das Werkstück nicht mit dem Kunststoffgehäuse des
Anwärmgeräts in Berührung kommt.
Betrieb|7
7
001A3F4C
001A3F1C
BA 74 | 27
