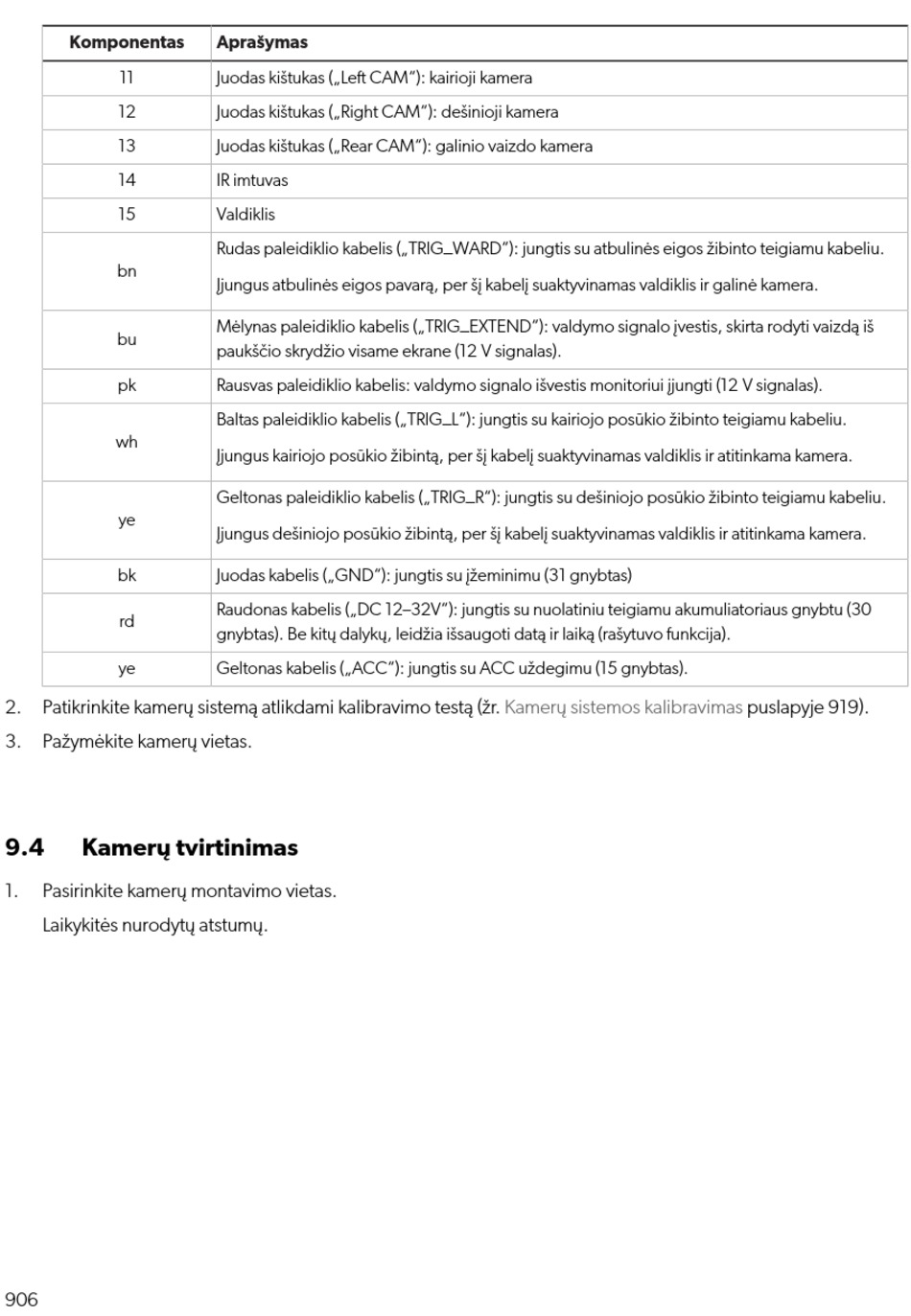

Komponentas
11
12
13
14
15
bn
bu
pk
wh
ye
bk
rd
ye
2. Patikrinkite kamerų sistemą atlikdami kalibravimo testą (žr.
3. Pažymėkite kamerų vietas.
9.4 Kamerų tvirtinimas
1. Pasirinkite kamerų montavimo vietas.
Laikykitės nurodytų atstumų.
906
Aprašymas
Juodas kištukas („Le CAM"): kairioji kamera
Juodas kištukas („Right CAM"): dešinioji kamera
Juodas kištukas („Rear CAM"): galinio vaizdo kamera
IR imtuvas
Valdiklis
Rudas paleidiklio kabelis („TRIG_WARD"): jungtis su atbulinės eigos žibinto teigiamu kabeliu.
Įjungus atbulinės eigos pavarą, per šį kabelį suaktyvinamas valdiklis ir galinė kamera.
Mėlynas paleidiklio kabelis („TRIG_EXTEND"): valdymo signalo įvestis, skirta rodyti vaizdą iš
paukščio skrydžio visame ekrane (12 V signalas).
Rausvas paleidiklio kabelis: valdymo signalo išvestis monitoriui įjungti (12 V signalas).
Baltas paleidiklio kabelis („TRIG_L"): jungtis su kairiojo posūkio žibinto teigiamu kabeliu.
Įjungus kairiojo posūkio žibintą, per šį kabelį suaktyvinamas valdiklis ir atitinkama kamera.
Geltonas paleidiklio kabelis („TRIG_R"): jungtis su dešiniojo posūkio žibinto teigiamu kabeliu.
Įjungus dešiniojo posūkio žibintą, per šį kabelį suaktyvinamas valdiklis ir atitinkama kamera.
Juodas kabelis („GND"): jungtis su įžeminimu (31 gnybtas)
Raudonas kabelis („DC 12–32V"): jungtis su nuolatiniu teigiamu akumuliatoriaus gnybtu (30
gnybtas). Be kitų dalykų, leidžia išsaugoti datą ir laiką (rašytuvo funkcija).
Geltonas kabelis („ACC"): jungtis su ACC uždegimu (15 gnybtas).
Kamerų sistemos kalibravimas puslapyje 919).
