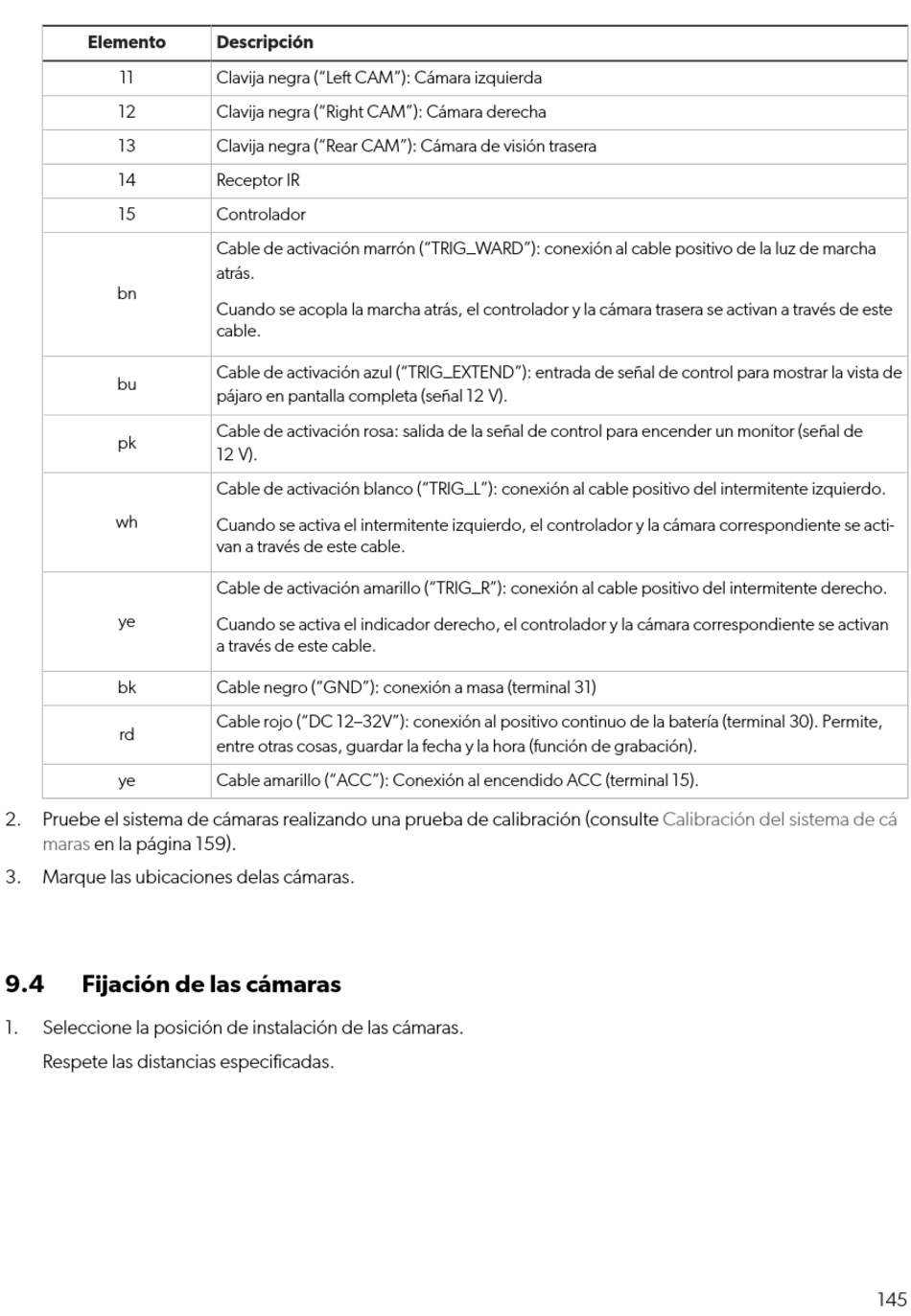

Elemento
11
12
13
14
15
bn
bu
pk
wh
ye
bk
rd
ye
2. Pruebe el sistema de cámaras realizando una prueba de calibración (consulte
maras en la página 159).
3. Marque las ubicaciones delas cámaras.
9.4 Fijación de las cámaras
1. Seleccione la posición de instalación de las cámaras.
Respete las distancias especificadas.
Descripción
Clavija negra ("Le CAM"): Cámara izquierda
Clavija negra ("Right CAM"): Cámara derecha
Clavija negra ("Rear CAM"): Cámara de visión trasera
Receptor IR
Controlador
Cable de activación marrón ("TRIG_WARD"): conexión al cable positivo de la luz de marcha
atrás.
Cuando se acopla la marcha atrás, el controlador y la cámara trasera se activan a través de este
cable.
Cable de activación azul ("TRIG_EXTEND"): entrada de señal de control para mostrar la vista de
pájaro en pantalla completa (señal 12 V).
Cable de activación rosa: salida de la señal de control para encender un monitor (señal de
12 V).
Cable de activación blanco ("TRIG_L"): conexión al cable positivo del intermitente izquierdo.
Cuando se activa el intermitente izquierdo, el controlador y la cámara correspondiente se acti-
van a través de este cable.
Cable de activación amarillo ("TRIG_R"): conexión al cable positivo del intermitente derecho.
Cuando se activa el indicador derecho, el controlador y la cámara correspondiente se activan
a través de este cable.
Cable negro ("GND"): conexión a masa (terminal 31)
Cable rojo ("DC 12–32V"): conexión al positivo continuo de la batería (terminal 30). Permite,
entre otras cosas, guardar la fecha y la hora (función de grabación).
Cable amarillo ("ACC"): Conexión al encendido ACC (terminal 15).
Calibración del sistema de cá
