Dometic POWER & CONTROL CAM360AHDHD Montage- Und Bedienungsanleitung Seite 307

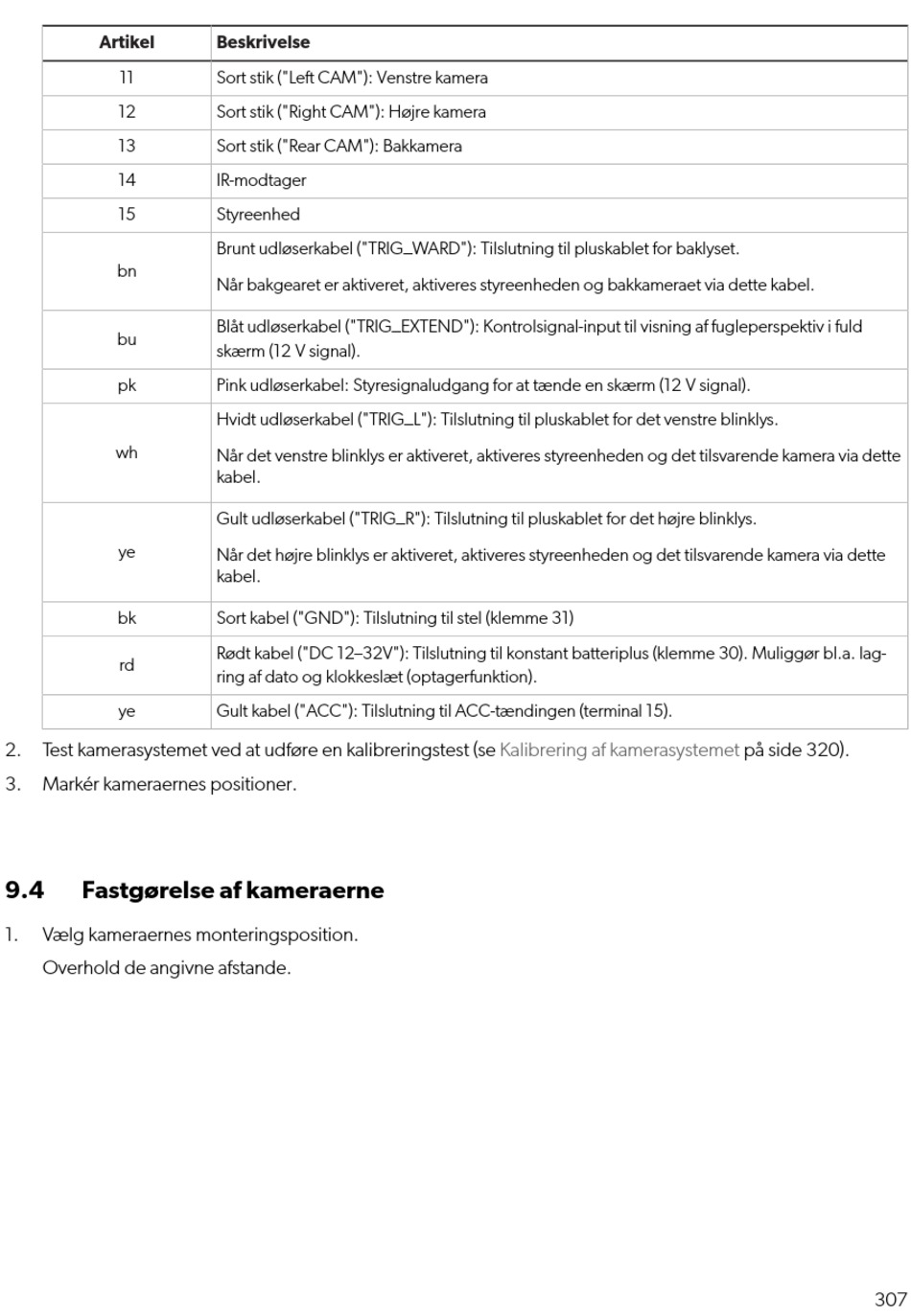

Artikel
11
12
13
14
15
bn
bu
pk
wh
ye
bk
rd
ye
2. Test kamerasystemet ved at udføre en kalibreringstest (se
3. Markér kameraernes positioner.
9.4 Fastgørelse af kameraerne
1. Vælg kameraernes monteringsposition.
Overhold de angivne afstande.
Beskrivelse
Sort stik ("Le CAM"): Venstre kamera
Sort stik ("Right CAM"): Højre kamera
Sort stik ("Rear CAM"): Bakkamera
IR-modtager
Styreenhed
Brunt udløserkabel ("TRIG_WARD"): Tilslutning til pluskablet for baklyset.
Når bakgearet er aktiveret, aktiveres styreenheden og bakkameraet via dette kabel.
Blåt udløserkabel ("TRIG_EXTEND"): Kontrolsignal-input til visning af fugleperspektiv i fuld
skærm (12 V signal).
Pink udløserkabel: Styresignaludgang for at tænde en skærm (12 V signal).
Hvidt udløserkabel ("TRIG_L"): Tilslutning til pluskablet for det venstre blinklys.
Når det venstre blinklys er aktiveret, aktiveres styreenheden og det tilsvarende kamera via dette
kabel.
Gult udløserkabel ("TRIG_R"): Tilslutning til pluskablet for det højre blinklys.
Når det højre blinklys er aktiveret, aktiveres styreenheden og det tilsvarende kamera via dette
kabel.
Sort kabel ("GND"): Tilslutning til stel (klemme 31)
Rødt kabel ("DC 12–32V"): Tilslutning til konstant batteriplus (klemme 30). Muliggør bl.a. lag-
ring af dato og klokkeslæt (optagerfunktion).
Gult kabel ("ACC"): Tilslutning til ACC-tændingen (terminal 15).
Kalibrering af kamerasystemet på side 320).
307
