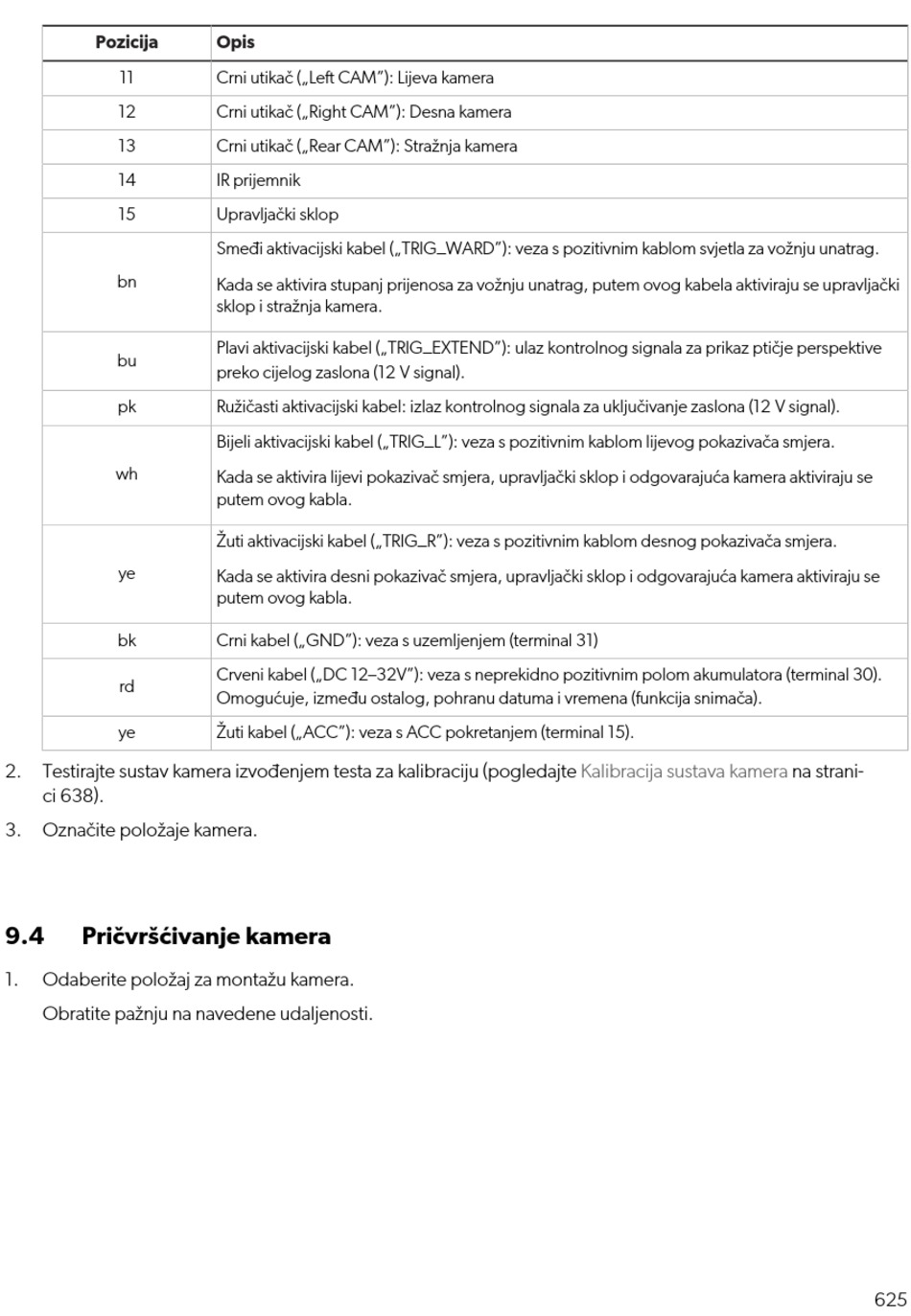

Pozicija
11
12
13
14
15
bn
bu
pk
wh
ye
bk
rd
ye
2. Testirajte sustav kamera izvođenjem testa za kalibraciju (pogledajte
ci 638).
3. Označite položaje kamera.
9.4 Pričvršćivanje kamera
1. Odaberite položaj za montažu kamera.
Obratite pažnju na navedene udaljenosti.
Opis
Crni utikač („Le CAM"): Lijeva kamera
Crni utikač („Right CAM"): Desna kamera
Crni utikač („Rear CAM"): Stražnja kamera
IR prijemnik
Upravljački sklop
Smeđi aktivacijski kabel („TRIG_WARD"): veza s pozitivnim kablom svjetla za vožnju unatrag.
Kada se aktivira stupanj prijenosa za vožnju unatrag, putem ovog kabela aktiviraju se upravljački
sklop i stražnja kamera.
Plavi aktivacijski kabel („TRIG_EXTEND"): ulaz kontrolnog signala za prikaz ptičje perspektive
preko cijelog zaslona (12 V signal).
Ružičasti aktivacijski kabel: izlaz kontrolnog signala za uključivanje zaslona (12 V signal).
Bijeli aktivacijski kabel („TRIG_L"): veza s pozitivnim kablom lijevog pokazivača smjera.
Kada se aktivira lijevi pokazivač smjera, upravljački sklop i odgovarajuća kamera aktiviraju se
putem ovog kabla.
Žuti aktivacijski kabel („TRIG_R"): veza s pozitivnim kablom desnog pokazivača smjera.
Kada se aktivira desni pokazivač smjera, upravljački sklop i odgovarajuća kamera aktiviraju se
putem ovog kabla.
Crni kabel („GND"): veza s uzemljenjem (terminal 31)
Crveni kabel („DC 12–32V"): veza s neprekidno pozitivnim polom akumulatora (terminal 30).
Omogućuje, između ostalog, pohranu datuma i vremena (funkcija snimača).
Žuti kabel („ACC"): veza s ACC pokretanjem (terminal 15).
Kalibracija sustava kamera na strani-
