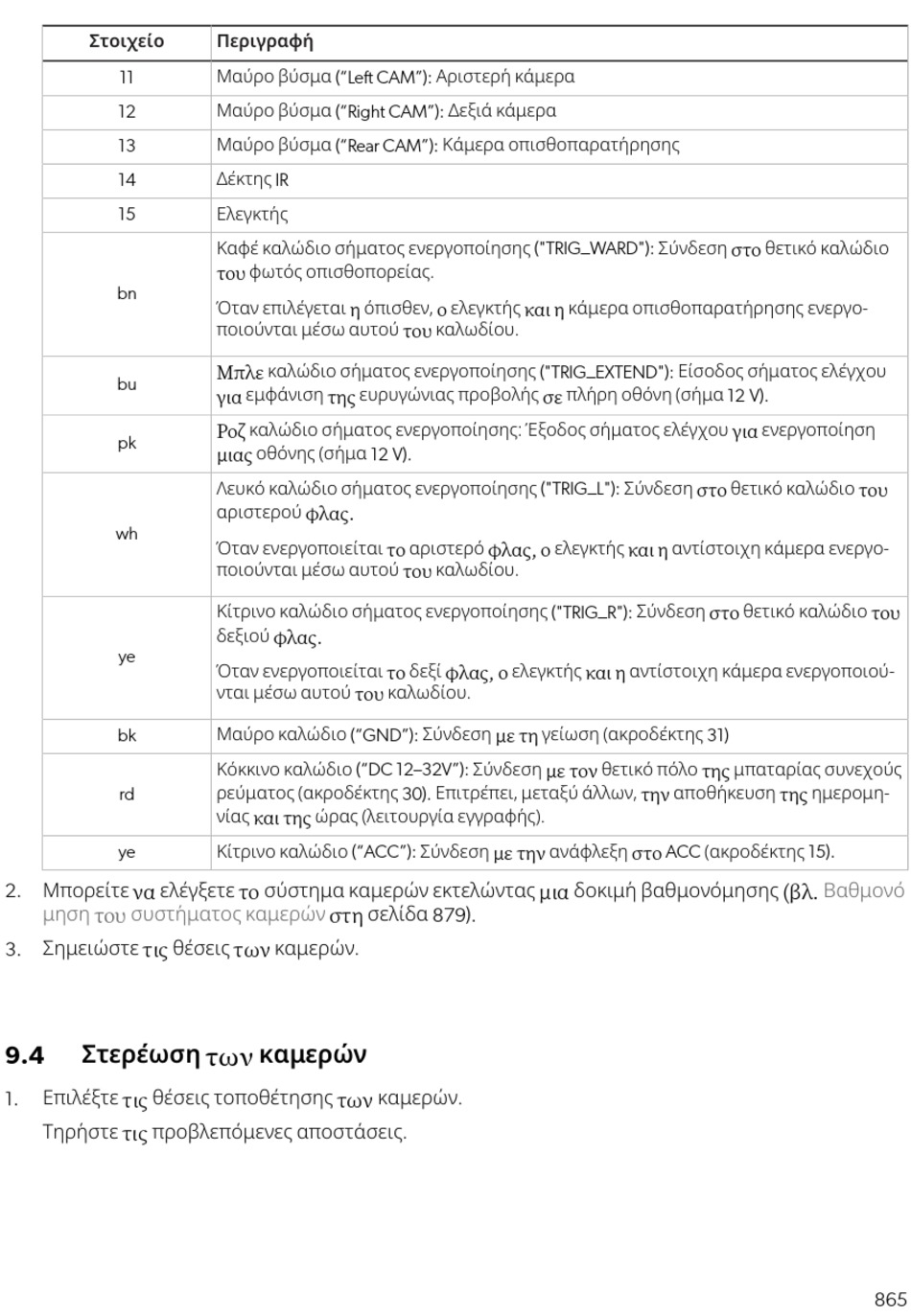

Στοιχείο
11
12
13
14
15
bn
bu
pk
wh
ye
bk
rd
ye
2. Μπορείτε να ελέγξετε το σύστημα καμερών εκτελώντας μια δοκιμή βαθμονόμησης (βλ.
μηση του συστήματος καμερών
3. Σημειώστε τις θέσεις των καμερών.
Στερέωση των καμερών
9.4
Επιλέξτε τις θέσεις τοποθέτησης των καμερών.
1.
Τηρήστε τις προβλεπόμενες αποστάσεις.
Περιγραφή
Μαύρο βύσμα ("Le CAM"): Αριστερή κάμερα
Μαύρο βύσμα ("Right CAM"): Δεξιά κάμερα
Μαύρο βύσμα ("Rear CAM"): Κάμερα οπισθοπαρατήρησης
Δέκτης IR
Ελεγκτής
Καφέ καλώδιο σήματος ενεργοποίησης ("TRIG_WARD"): Σύνδεση στο θετικό καλώδιο
του φωτός οπισθοπορείας.
Όταν επιλέγεται η όπισθεν, ο ελεγκτής και η κάμερα οπισθοπαρατήρησης ενεργο-
ποιούνται μέσω αυτού του καλωδίου.
Μπλε καλώδιο σήματος ενεργοποίησης ("TRIG_EXTEND"): Είσοδος σήματος ελέγχου
για εμφάνιση της ευρυγώνιας προβολής σε πλήρη οθόνη (σήμα 12 V).
Ροζ καλώδιο σήματος ενεργοποίησης: Έξοδος σήματος ελέγχου για ενεργοποίηση
μιας οθόνης (σήμα 12 V).
Λευκό καλώδιο σήματος ενεργοποίησης ("TRIG_L"): Σύνδεση στο θετικό καλώδιο του
αριστερού φλας.
Όταν ενεργοποιείται το αριστερό φλας, ο ελεγκτής και η αντίστοιχη κάμερα ενεργο-
ποιούνται μέσω αυτού του καλωδίου.
Κίτρινο καλώδιο σήματος ενεργοποίησης ("TRIG_R"): Σύνδεση στο θετικό καλώδιο του
δεξιού φλας.
Όταν ενεργοποιείται το δεξί φλας, ο ελεγκτής και η αντίστοιχη κάμερα ενεργοποιού-
νται μέσω αυτού του καλωδίου.
Μαύρο καλώδιο ("GND"): Σύνδεση με τη γείωση (ακροδέκτης 31)
Κόκκινο καλώδιο ("DC 12–32V"): Σύνδεση με τον θετικό πόλο της μπαταρίας συνεχούς
ρεύματος (ακροδέκτης 30). Επιτρέπει, μεταξύ άλλων, την αποθήκευση της ημερομη-
νίας και της ώρας (λειτουργία εγγραφής).
Κίτρινο καλώδιο ("ACC"): Σύνδεση με την ανάφλεξη στο ACC (ακροδέκτης 15).
στη σελίδα 879).
Βαθμονό
865
