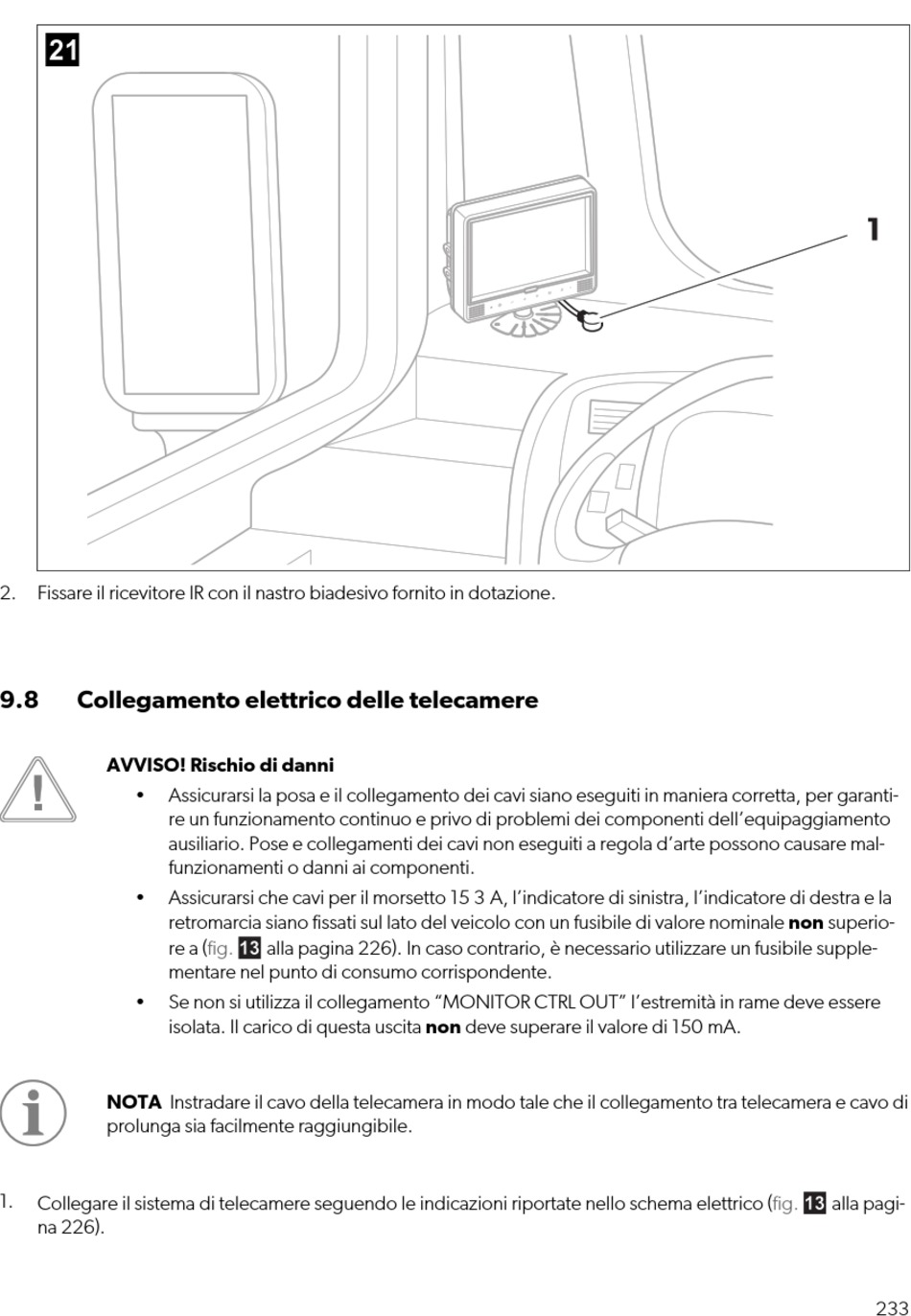

2. Fissare il ricevitore IR con il nastro biadesivo fornito in dotazione.
9.8 Collegamento elettrico delle telecamere
AVVISO! Rischio di danni
• Assicurarsi la posa e il collegamento dei cavi siano eseguiti in maniera corretta, per garanti-
re un funzionamento continuo e privo di problemi dei componenti dell'equipaggiamento
ausiliario. Pose e collegamenti dei cavi non eseguiti a regola d'arte possono causare mal-
funzionamenti o danni ai componenti.
• Assicurarsi che cavi per il morsetto 15 3 A, l'indicatore di sinistra, l'indicatore di destra e la
retromarcia siano fissati sul lato del veicolo con un fusibile di valore nominale non superio-
re a
mentare nel punto di consumo corrispondente.
• Se non si utilizza il collegamento "MONITOR CTRL OUT" l'estremità in rame deve essere
isolata. Il carico di questa uscita non deve superare il valore di 150 mA.
NOTA Instradare il cavo della telecamera in modo tale che il collegamento tra telecamera e cavo di
prolunga sia facilmente raggiungibile.
1.
Collegare il sistema di telecamere seguendo le indicazioni riportate nello schema elettrico
na 226).
(fig.  alla pagina 226). In caso contrario, è necessario utilizzare un fusibile supple-
(fig.  alla pagi-
