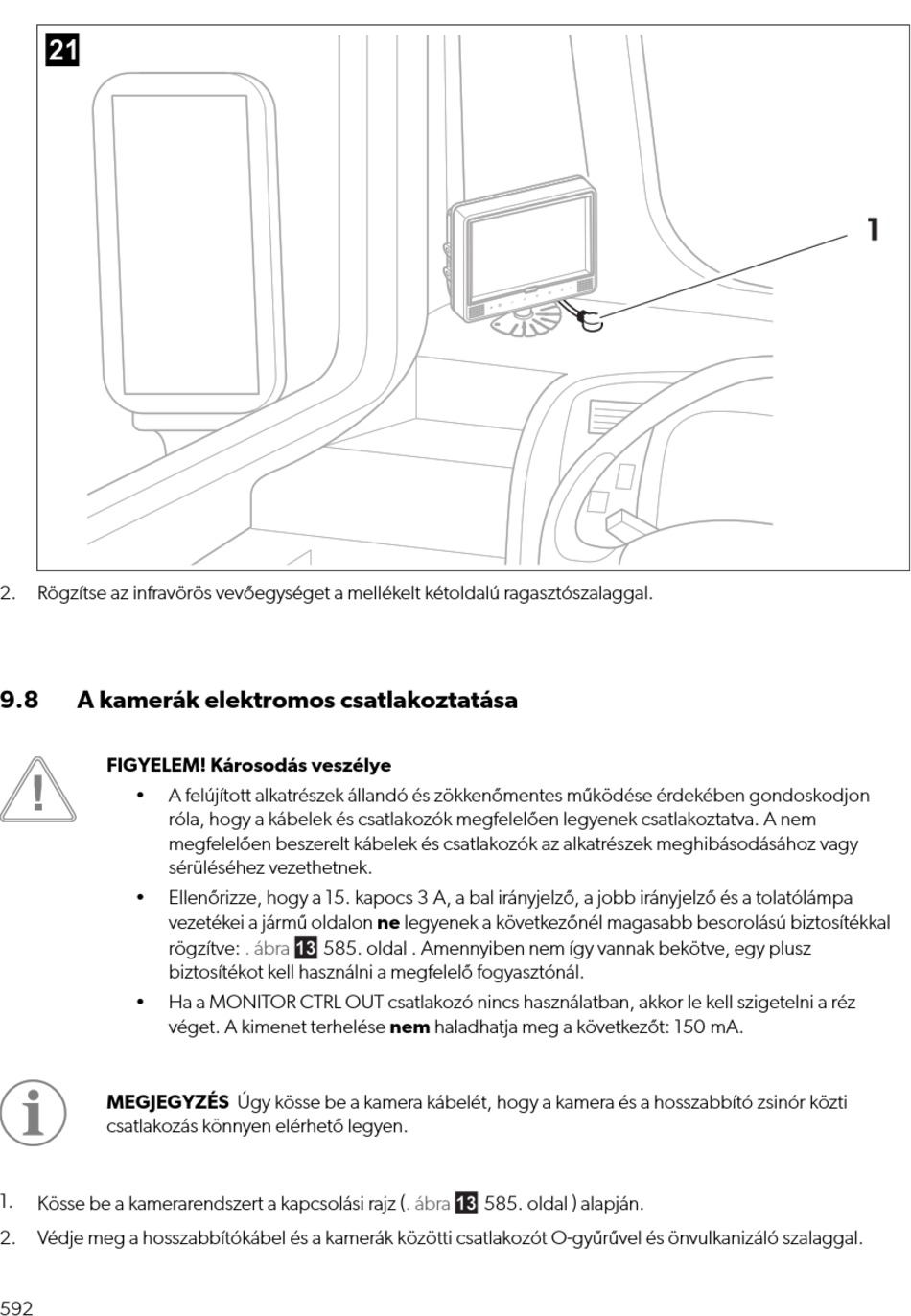

2. Rögzítse az infravörös vevőegységet a mellékelt kétoldalú ragasztószalaggal.
9.8 A kamerák elektromos csatlakoztatása
FIGYELEM! Károsodás veszélye
• A felújított alkatrészek állandó és zökkenőmentes működése érdekében gondoskodjon
róla, hogy a kábelek és csatlakozók megfelelően legyenek csatlakoztatva. A nem
megfelelően beszerelt kábelek és csatlakozók az alkatrészek meghibásodásához vagy
sérüléséhez vezethetnek.
• Ellenőrizze, hogy a 15. kapocs 3 A, a bal irányjelző, a jobb irányjelző és a tolatólámpa
vezetékei a jármű oldalon ne legyenek a következőnél magasabb besorolású biztosítékkal
rögzítve:
biztosítékot kell használni a megfelelő fogyasztónál.
• Ha a MONITOR CTRL OUT csatlakozó nincs használatban, akkor le kell szigetelni a réz
véget. A kimenet terhelése nem haladhatja meg a következőt: 150 mA.
MEGJEGYZÉS Úgy kösse be a kamera kábelét, hogy a kamera és a hosszabbító zsinór közti
csatlakozás könnyen elérhető legyen.
1.
Kösse be a kamerarendszert a kapcsolási rajz
2. Védje meg a hosszabbítókábel és a kamerák közötti csatlakozót O-gyűrűvel és önvulkanizáló szalaggal.
592
. ábra  585. oldal . Amennyiben nem így vannak bekötve, egy plusz
(. ábra  585. oldal ) alapján.
