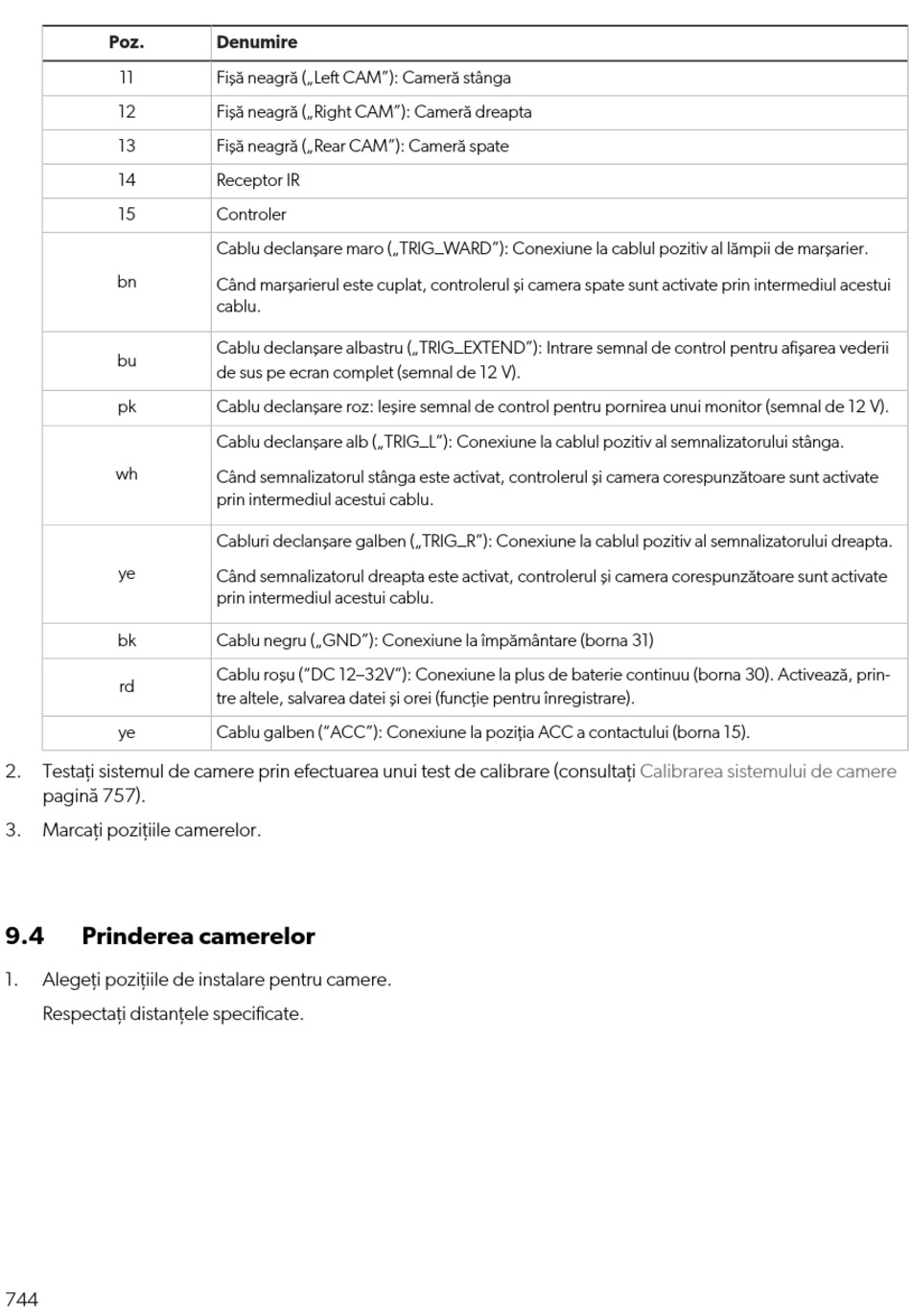

Poz.
11
12
13
14
15
bn
bu
pk
wh
ye
bk
rd
ye
2. Testaţi sistemul de camere prin efectuarea unui test de calibrare (consultaţi
pagină 757).
3. Marcaţi poziţiile camerelor.
9.4 Prinderea camerelor
1. Alegeţi poziţiile de instalare pentru camere.
Respectaţi distanţele specificate.
744
Denumire
Fişă neagră („Le CAM"): Cameră stânga
Fişă neagră („Right CAM"): Cameră dreapta
Fişă neagră („Rear CAM"): Cameră spate
Receptor IR
Controler
Cablu declanşare maro („TRIG_WARD"): Conexiune la cablul pozitiv al lămpii de marşarier.
Când marşarierul este cuplat, controlerul şi camera spate sunt activate prin intermediul acestui
cablu.
Cablu declanşare albastru („TRIG_EXTEND"): Intrare semnal de control pentru afişarea vederii
de sus pe ecran complet (semnal de 12 V).
Cablu declanşare roz: Ieşire semnal de control pentru pornirea unui monitor (semnal de 12 V).
Cablu declanşare alb („TRIG_L"): Conexiune la cablul pozitiv al semnalizatorului stânga.
Când semnalizatorul stânga este activat, controlerul şi camera corespunzătoare sunt activate
prin intermediul acestui cablu.
Cabluri declanşare galben („TRIG_R"): Conexiune la cablul pozitiv al semnalizatorului dreapta.
Când semnalizatorul dreapta este activat, controlerul şi camera corespunzătoare sunt activate
prin intermediul acestui cablu.
Cablu negru („GND"): Conexiune la împământare (borna 31)
Cablu roşu ("DC 12–32V"): Conexiune la plus de baterie continuu (borna 30). Activează, prin-
tre altele, salvarea datei şi orei (funcţie pentru înregistrare).
Cablu galben ("ACC"): Conexiune la poziţia ACC a contactului (borna 15).
Calibrarea sistemului de camere
