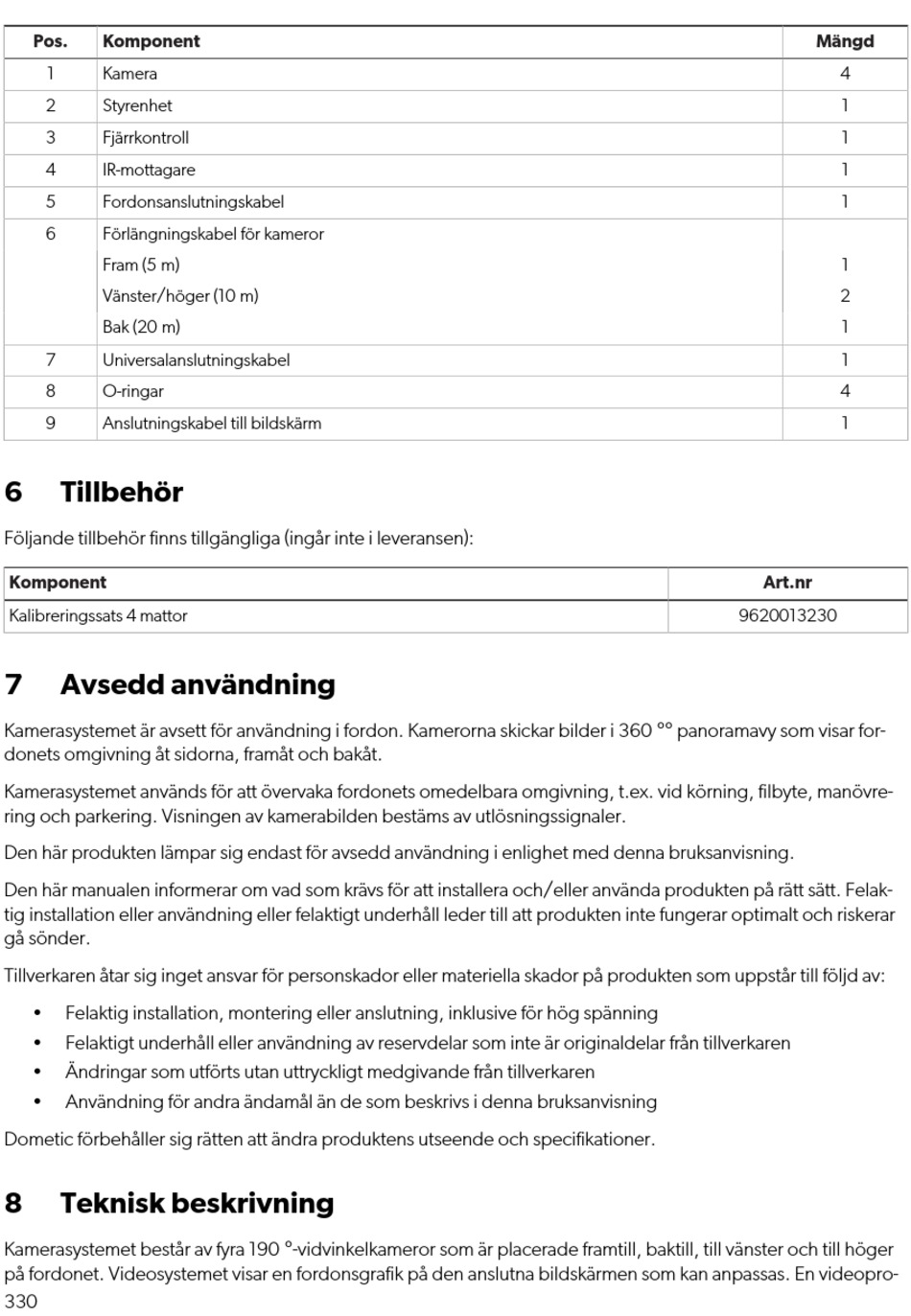

Dometic POWER & CONTROL CAM360AHDHD Montage- Und Bedienungsanleitung Seite 330

Pos. Komponent
1 Kamera
2 Styrenhet
3 Fjärrkontroll
4 IR-mottagare
5 Fordonsanslutningskabel
6 Förlängningskabel för kameror
Fram (5 m)
Vänster/höger (10 m)
Bak (20 m)
7 Universalanslutningskabel
8 O-ringar
9 Anslutningskabel till bildskärm
6 Tillbehör
Följande tillbehör finns tillgängliga (ingår inte i leveransen):
Komponent
Kalibreringssats 4 mattor
7 Avsedd användning
Kamerasystemet är avsett för användning i fordon. Kamerorna skickar bilder i 360 °° panoramavy som visar for-
donets omgivning åt sidorna, framåt och bakåt.
Kamerasystemet används för att övervaka fordonets omedelbara omgivning, t.ex. vid körning, filbyte, manövre-
ring och parkering. Visningen av kamerabilden bestäms av utlösningssignaler.
Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning.
Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felak-
tig installation eller användning eller felaktigt underhåll leder till att produkten inte fungerar optimalt och riskerar
gå sönder.
Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:
• Felaktig installation, montering eller anslutning, inklusive för hög spänning
• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
• Ändringar som utförts utan uttryckligt medgivande från tillverkaren
• Användning för andra ändamål än de som beskrivs i denna bruksanvisning
Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.
8 Teknisk beskrivning
Kamerasystemet består av fyra 190 °-vidvinkelkameror som är placerade framtill, baktill, till vänster och till höger
på fordonet. Videosystemet visar en fordonsgrafik på den anslutna bildskärmen som kan anpassas. En videopro-
330
Mängd
4
1
1
1
1
1
2
1
1
4
1
Art.nr
9620013230
