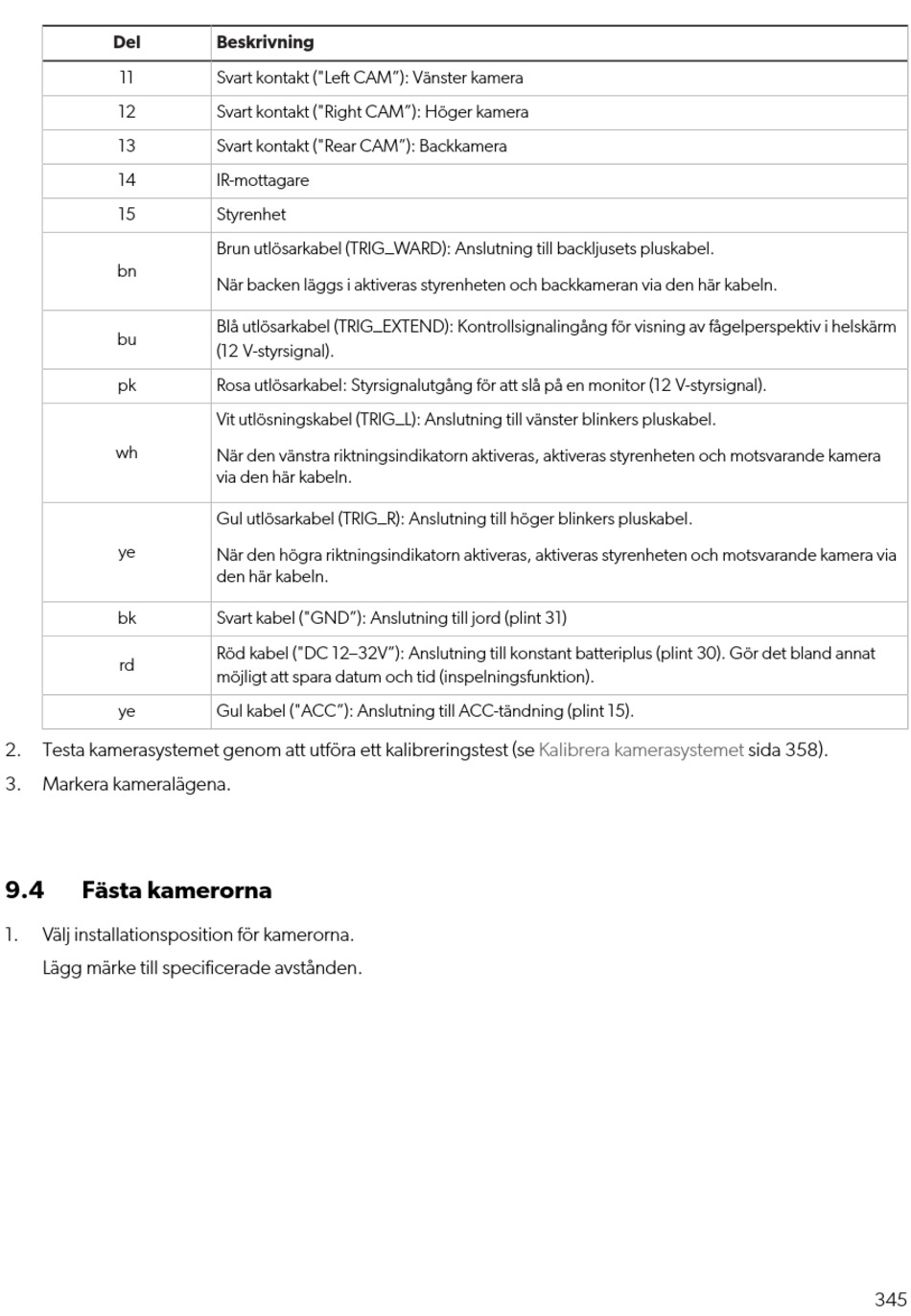

Del
11
12
13
14
15
bn
bu
pk
wh
ye
bk
rd
ye
2. Testa kamerasystemet genom att utföra ett kalibreringstest (se
3. Markera kameralägena.
9.4 Fästa kamerorna
1. Välj installationsposition för kamerorna.
Lägg märke till specificerade avstånden.
Beskrivning
Svart kontakt ("Le CAM"): Vänster kamera
Svart kontakt ("Right CAM"): Höger kamera
Svart kontakt ("Rear CAM"): Backkamera
IR-mottagare
Styrenhet
Brun utlösarkabel (TRIG_WARD): Anslutning till backljusets pluskabel.
När backen läggs i aktiveras styrenheten och backkameran via den här kabeln.
Blå utlösarkabel (TRIG_EXTEND): Kontrollsignalingång för visning av fågelperspektiv i helskärm
(12 V-styrsignal).
Rosa utlösarkabel: Styrsignalutgång för att slå på en monitor (12 V-styrsignal).
Vit utlösningskabel (TRIG_L): Anslutning till vänster blinkers pluskabel.
När den vänstra riktningsindikatorn aktiveras, aktiveras styrenheten och motsvarande kamera
via den här kabeln.
Gul utlösarkabel (TRIG_R): Anslutning till höger blinkers pluskabel.
När den högra riktningsindikatorn aktiveras, aktiveras styrenheten och motsvarande kamera via
den här kabeln.
Svart kabel ("GND"): Anslutning till jord (plint 31)
Röd kabel ("DC 12–32V"): Anslutning till konstant batteriplus (plint 30). Gör det bland annat
möjligt att spara datum och tid (inspelningsfunktion).
Gul kabel ("ACC"): Anslutning till ACC-tändning (plint 15).
Kalibrera kamerasystemet sida 358).
345
