Bezeichnung
Periode
Frequenz
Positive Breite
Negative Breite
Anstiegszeit
Abfallzeit
Positives Tast
verhältnis
Negatives Tast
verhältnis
Breite des Burst
signals
Positive
Überschwingung
Negative
Überschwingung
Benutzerhandbuch für die TDS 310, 320 und 350

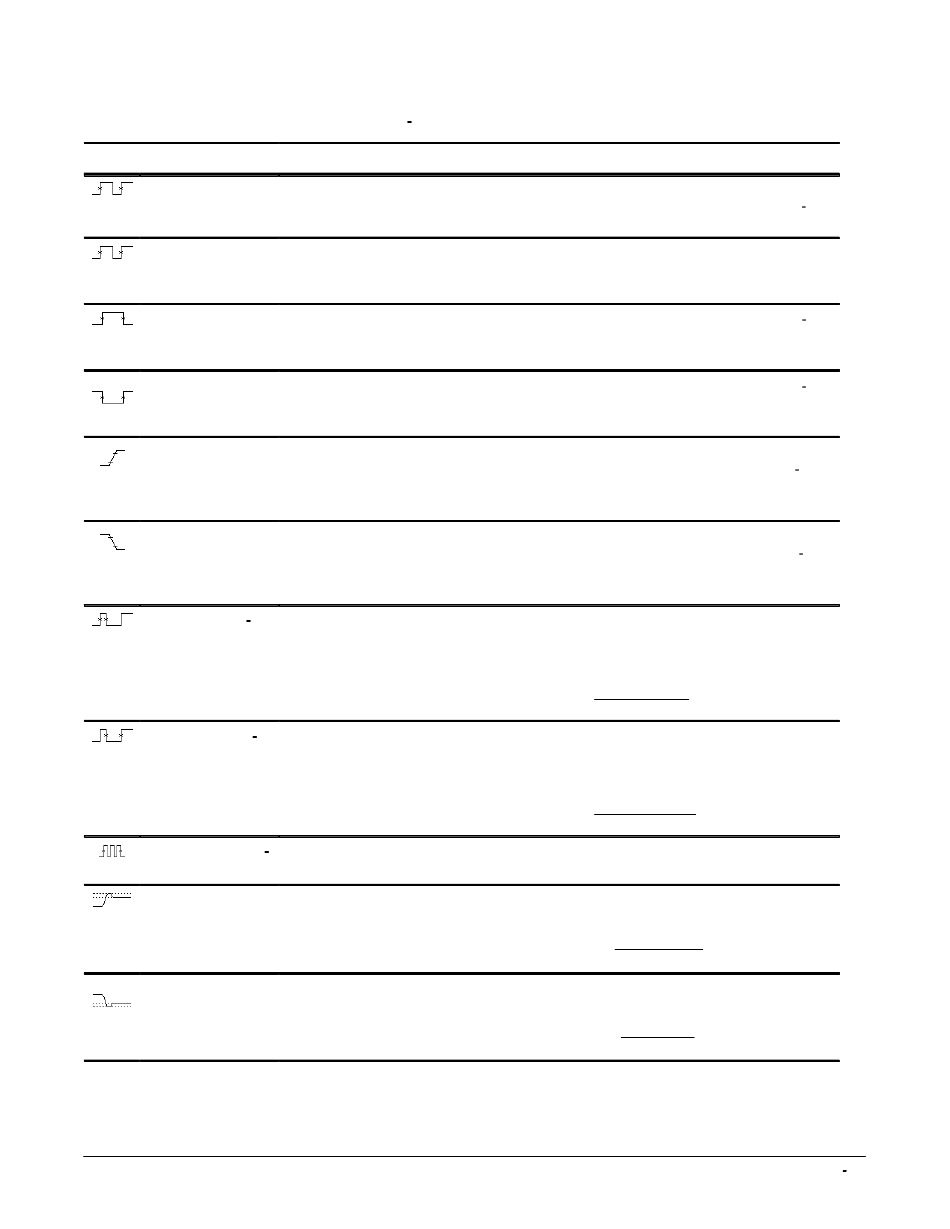

Tabelle 3 1: Meßdefinitionen
Definition
Zeitmessung. Die Zeit, die der erste volle Signalzyklus innerhalb des Signals
oder der Gatterzone benötigt. Der Kehrwert der Frequenz. Gemessen in Se
kunden.
Zeitmessung für den ersten vollen Zyklus im Signal oder in der Gatterzone.
Der Kehrwert der Periode. Gemessen in Hertz (Hz). Es gilt 1 Hz = 1 Zyklus
pro Sekunde.
Zeitmessung des ersten Impulses im Signal oder in der Gatterzone. Der Ab
stand (Zeit) zwischen den Mid Ref-Amplitudenpunkten (Vorgabe 50 %) eines
positiven Impulses.
Zeitmessung des ersten Impulses im Signal oder in der Gatterzone. Der Ab
stand (Zeit) zwischen den MidRef-Amplitudenpunkten (Vorgabe 50 %) eines
negativen Impulses.
Zeitmessung. Die Zeit, die die ansteigende Flanke des ersten Impulses eines
Signals oder einer Gatterzone benötigt, um von einem Low Ref-Wert (Vor
gabe = 10 %) auf einen High Ref-Wert (Vorgabe = 90 %) ihres Endwertes
anzusteigen.
Zeitmessung. Die Zeit, die die abfallende Flanke des ersten Impulses eines
Signals oder einer Gatterzone benötigt, um von einem High Ref-Wert (Vor
gabe = 90 %) auf einen Low Ref-Wert (Vorgabe = 10 %) ihres Endwertes
abzufallen.
Zeitmessung des ersten vollen Zyklus in einem Signal oder einer Gatterzone.
Das Verhältnis der positiven Impulsbreite zur Signalperiode, ausgedrückt in
Prozent.
Positives Tastverhältnis + PositiveBreite
Zeitmessung des ersten vollen Zyklus in einem Signal oder einer Gatterzone.
Das Verhältnis der negativen Impulsbreite zur Signalperiode, ausgedrückt in
Prozent.
Negatives Tastverhältnis +
Zeitmessung. Die Dauer eines Burstsignals. Gemessen über das gesamte
Signal oder die Gatterzone hinweg.
Spannungsmessung über das gesamte Signal oder die Gatterzone hinweg.
Positive Überschwingung + Max * Hoch
Spannungsmessung über das gesamte Signal oder die Gatterzone hinweg.
Negative Überschwingung + Tief * Min
Meßmethoden
100 %
Periode
NegativeBreite
100 %
Periode
100 %
Amplitude
100 %
Amplitude
3 33
