Netzanschluß
Sicherungsfach
Benutzerhandbuch für die TDS 310, 320 und 350
Um das Oszilloskop richtig zu installieren und einzuschalten, müssen Sie
folgende Schritte durchführen.
1. Stellen Sie sicher, daß die richtigen elektrischen Anschlüsse vorhanden
sind. Auf der Rückplatte sind die Netzvoraussetzungen für alle mögli
chen Spannungseingänge aufgelistet.
2. Stellen Sie sicher, daß es sich bei der Sicherung um die richtige Art mit
der entsprechenden Nennleistung handelt (Abbildung 2 1). TDS 310,
320 und 350 werden mit einer bereits installierten genehmigten Sicher
ung geliefert.
Die technischen Daten für die Sicherungen lauten wie folgt:
IEC 127: 5 x 20 mm, träge Sicherung, 3,15 A, 250 V,
Tektronix Teilenummer 159-0190-00
UL198 G/CSA: 5 x 20 mm, träge Sicherung, 3 A, 250 V,
Tektronix Teilenummer 159-0277-00
3. Schließen Sie das richtige Netzkabel vom rückseitigen Anschluß (Abbil
dung 2 1) an die Stromversorgung an. Verwenden Sie die Kabelklemme,
um das Kabel an der Rückplatte zu sichern.

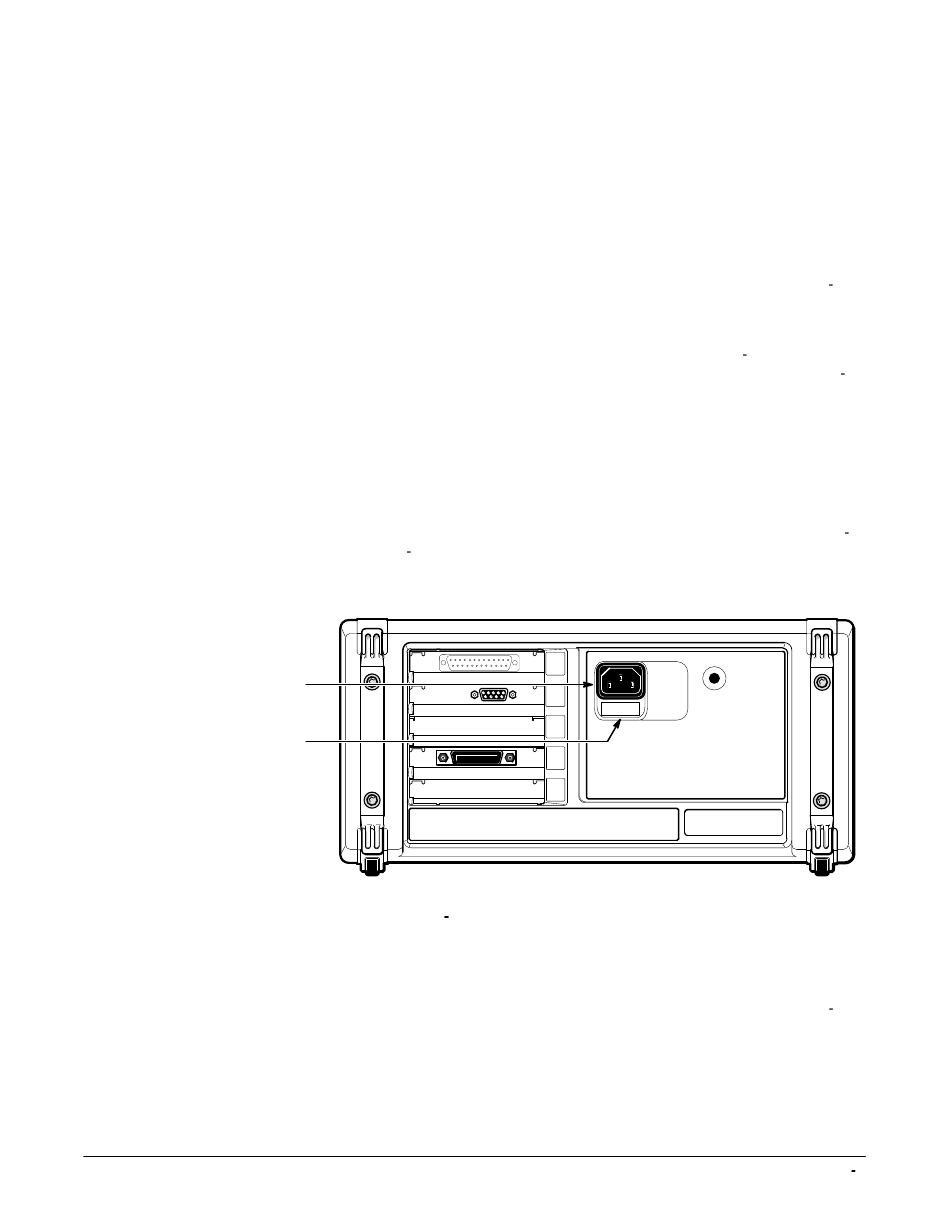

Abbildung 2 1: Die Bedienungselemente an der Rückplatte für die
4. Lassen Sie Platz zur Gerätekühlung, indem Sie sich vergewissern, daß
die Lufteinlaß- und Abluftöffnungen an den Seiten und an der Unter
seite des Gehäuses (wo das Gebläse arbeitet) frei sind, so daß die Luft
ungehindert strömen kann. Halten Sie auf jeder Seite einen Abstand von
mindestens 5,1 cm ein.
Inbetriebnahme
Inbetriebnahme
2 1
