Verarbeiten von Signalen
3 18
Abbildung 3 5 zeigt das Vertikalmenü.

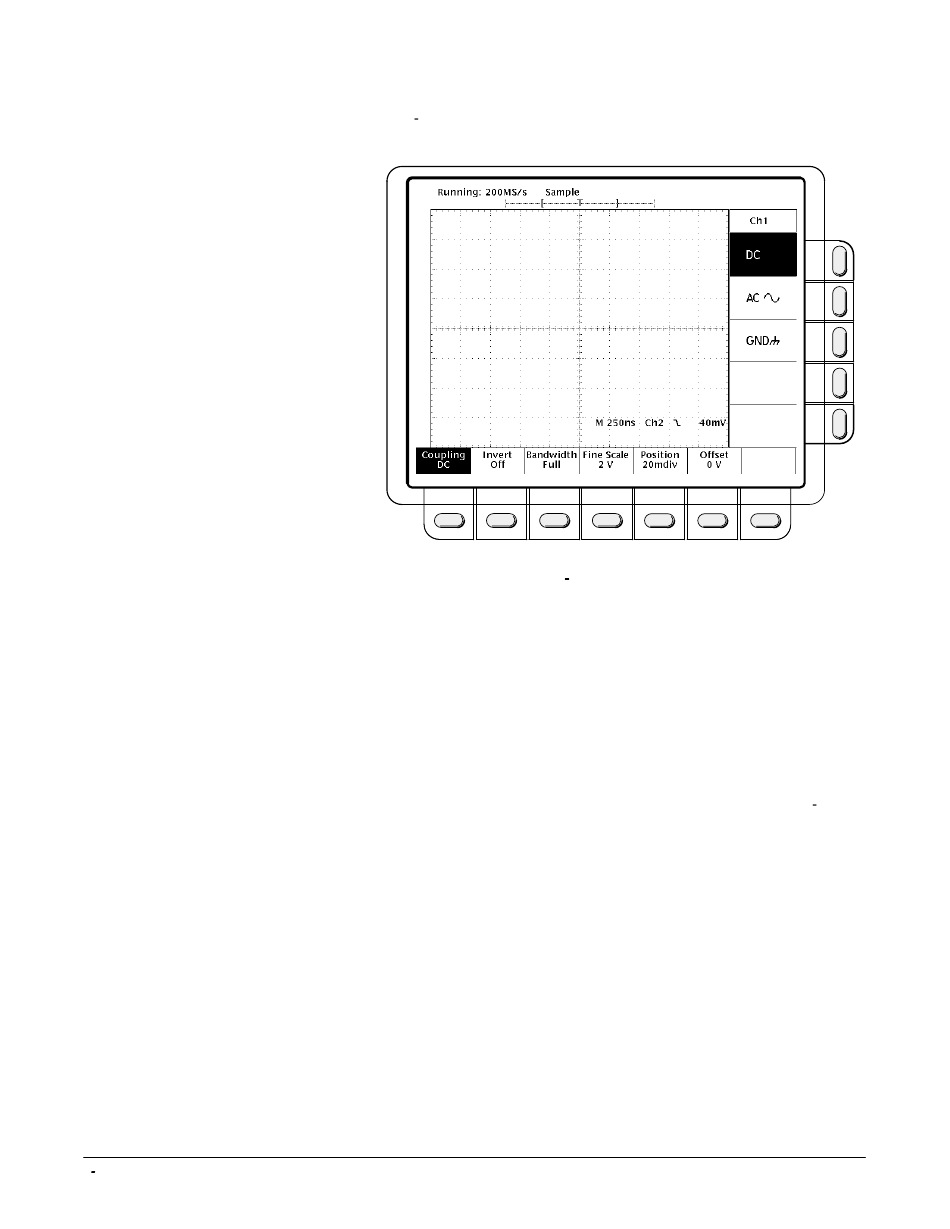

Abbildung 3 5: Das Vertikalmenü
Verwenden Sie das Vertikalmenü für folgende Aufgaben.
Wählen der Eingangskopplung - Drücken Sie im Hauptmenü die Taste
Coupling. Benutzen Sie das Seitenmenü zur Auswahl der Gleichstrom-,
Wechselstrom- oder Erdungskopplung (GND).
Umkehren eines Signals - Drücken Sie im Hauptmenü die Taste Invert.
Benutzen Sie das Seitenmenü, um die Umkehrfunktion zu aktivieren und zu
deaktivieren. Wenn Sie die Umkehrfunktion aktivieren, springt das aus
gewählte Signal auf die andere Seite der Nullspannungsachse. In Abbildung
3-6 wird ein umgekehrtes Impulssignal dargestellt.
Die Umkehrfunktion veranlaßt, daß das Signal auf die andere Seite
überspringt, doch der Triggerpegel wird nicht dementsprechend
verändert. Um nach der Umkehrung eines Signals einen stabilen
Trigger zu erhalten, müssen Sie die Taste SET LEVEL TO 50%
drücken.
HINWEIS
Betrieb
