Triggerung
TDS 310, 320 und 350 verfügen über zwei Trigger: Einen Standard-Flan
kentrigger und einen Video-Trigger. Drücken Sie die Taste TRIGGER
MENU, um auf Triggereinstellungen und -funktionen zuzugreifen, wie in
Abbildung 3 13 dargestellt.
Trigger-Menü

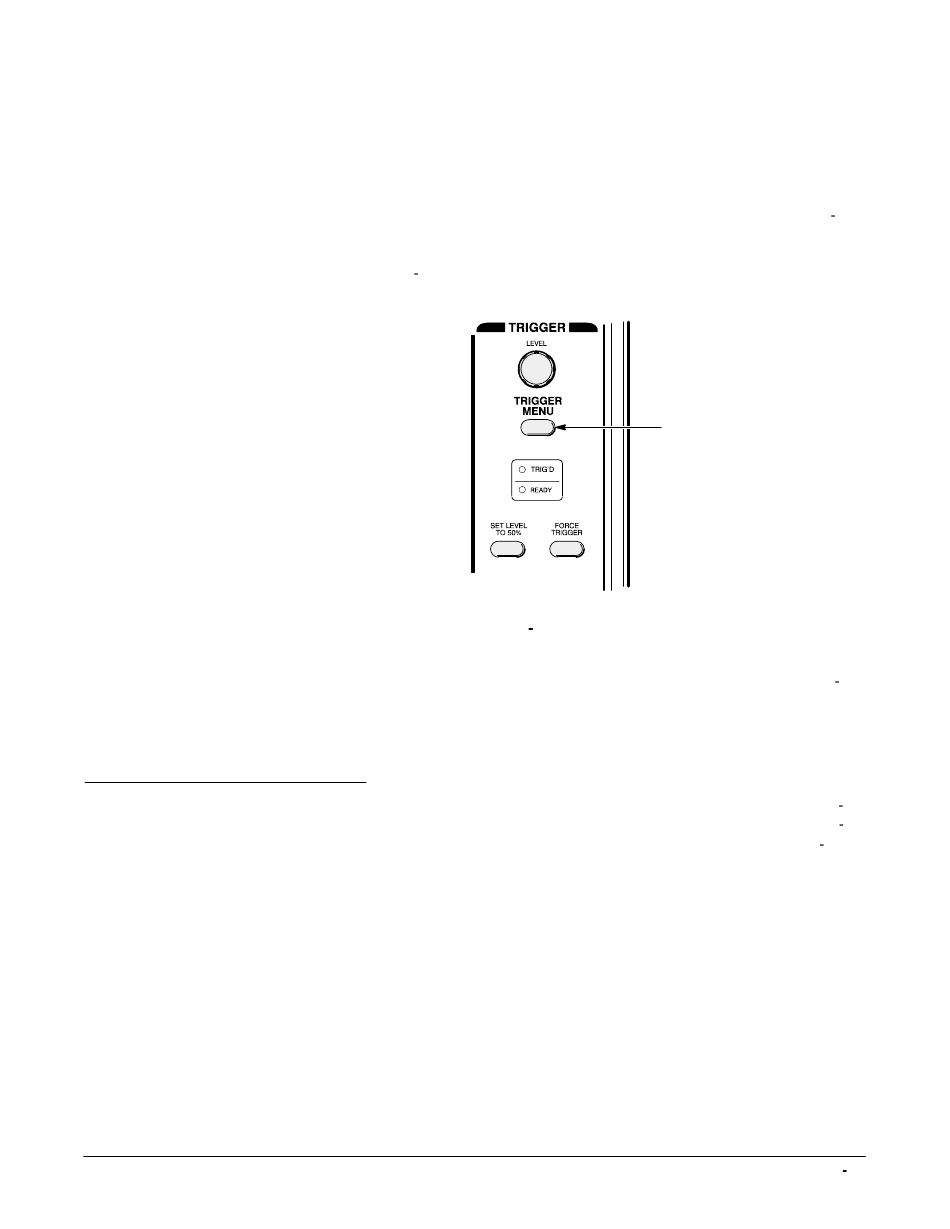

Abbildung 3 13: Die Taste TRIGGER MENU
Mit Hilfe dieser Taste wird eines von zwei Menüs aufgerufen: Das Flanken
trigger-Menü oder das Videotrigger-Menü. Drücken Sie im Hauptmenü die
ganz linke Taste, um zwischen den beiden Triggermenüs umzuschalten.
Flankentriggerung
Der Flankentrigger der Oszilloskope triggert an der steigenden oder fallen
den Flanke des Eingangssignals. Sie können auf die Flankentrigger-Eins
tellungen über das Flankentrigger-Menü zugreifen, wie in Abbildung 3 14
dargestellt. Vergewissern Sie sich, daß im Hauptmenü ganz links Type Edge
erscheint.
3 25
Benutzerhandbuch für die TDS 310, TDS 320 und TDS 350
