Anschließen eines
Tastkopfes
Kompensieren eines
Tastkopfes
Benutzerhandbuch für die TDS 310, 320 und 350
Verwenden der Tastköpfe
Zum Standardzubehör des TDS 310, 320 und 350 gehören zwei Tastköpfe.
Sie können diese Tastköpfe dazu verwenden, Testsignale an das Oszillos
kop anzulegen. Detaillierte Angaben und Anleitungen zu den Tastköpfen
sind dem den Tastköpfen beigelegten Benutzerhandbuch zu entnehmen.
Um einen Tastkopf an das Oszilloskop anzuschließen, verbinden Sie das
BNC-Ende des Tastkopfes entweder mit dem Eingang CH1 oder CH2.
Drehen Sie das Ende des Tastkopfes im Uhrzeigersinn, bis der BNC voll
einrastet. Siehe Abbildung 2 5.

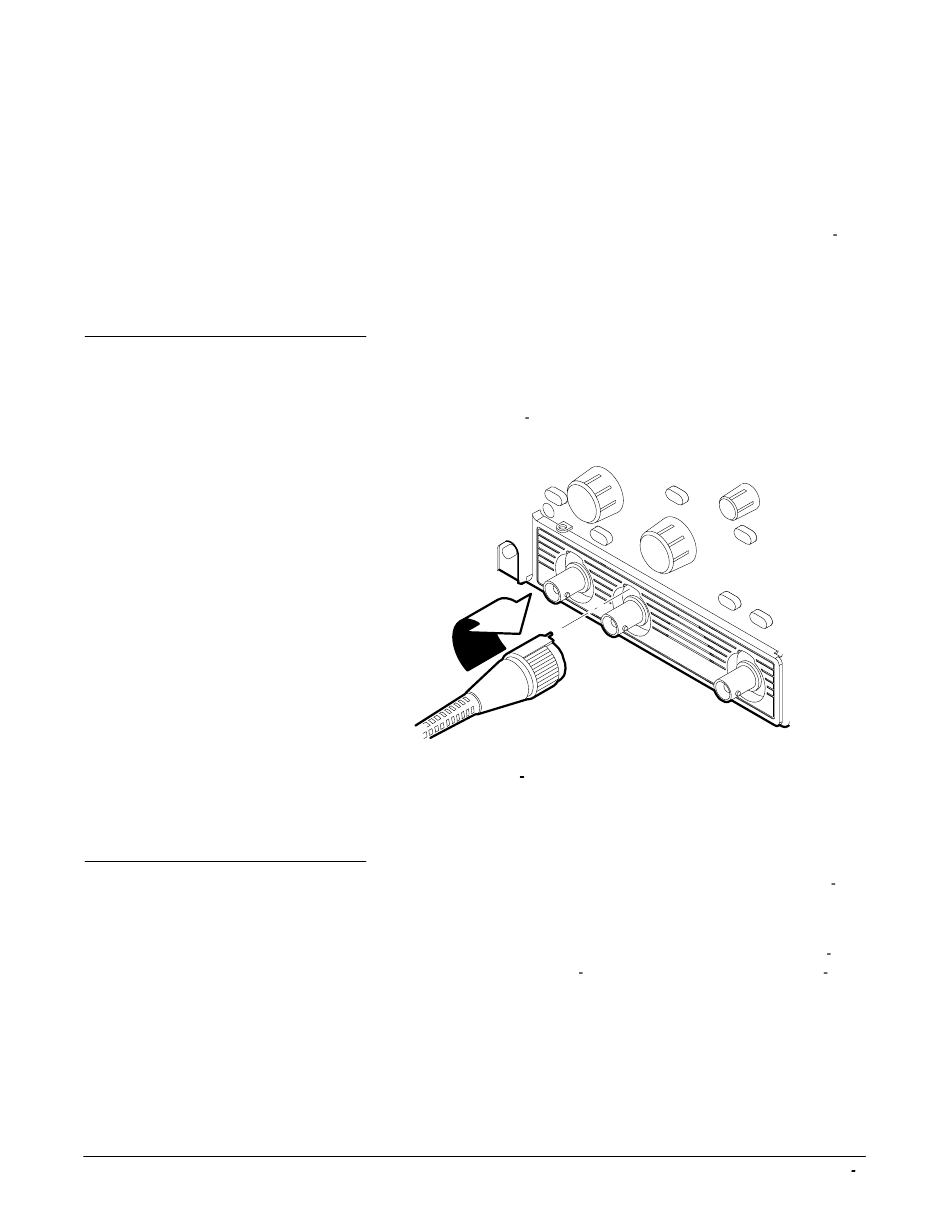

Abbildung 2 5: Anschließen eines Tastkopfes
Sie sollten den Tastkopf bei jedem Einrichten Ihres Oszilloskops kompen
sieren. Gehen Sie dabei wie folgt vor:
1. Verbinden Sie den BNC-Anschluß des Tastkopfes mit dem Eingang
CH1 und befestigen Sie die Tastkopfspitze am PROBE KOMP .-Aus
gangssignal, wie in Abbildung 2 6 dargestellt. Verbinden Sie den Er
dungsklip des Tastkopfes mit dem äußeren Ring des CH2 BNC.
2 7
