Vertikale
Steuerungen

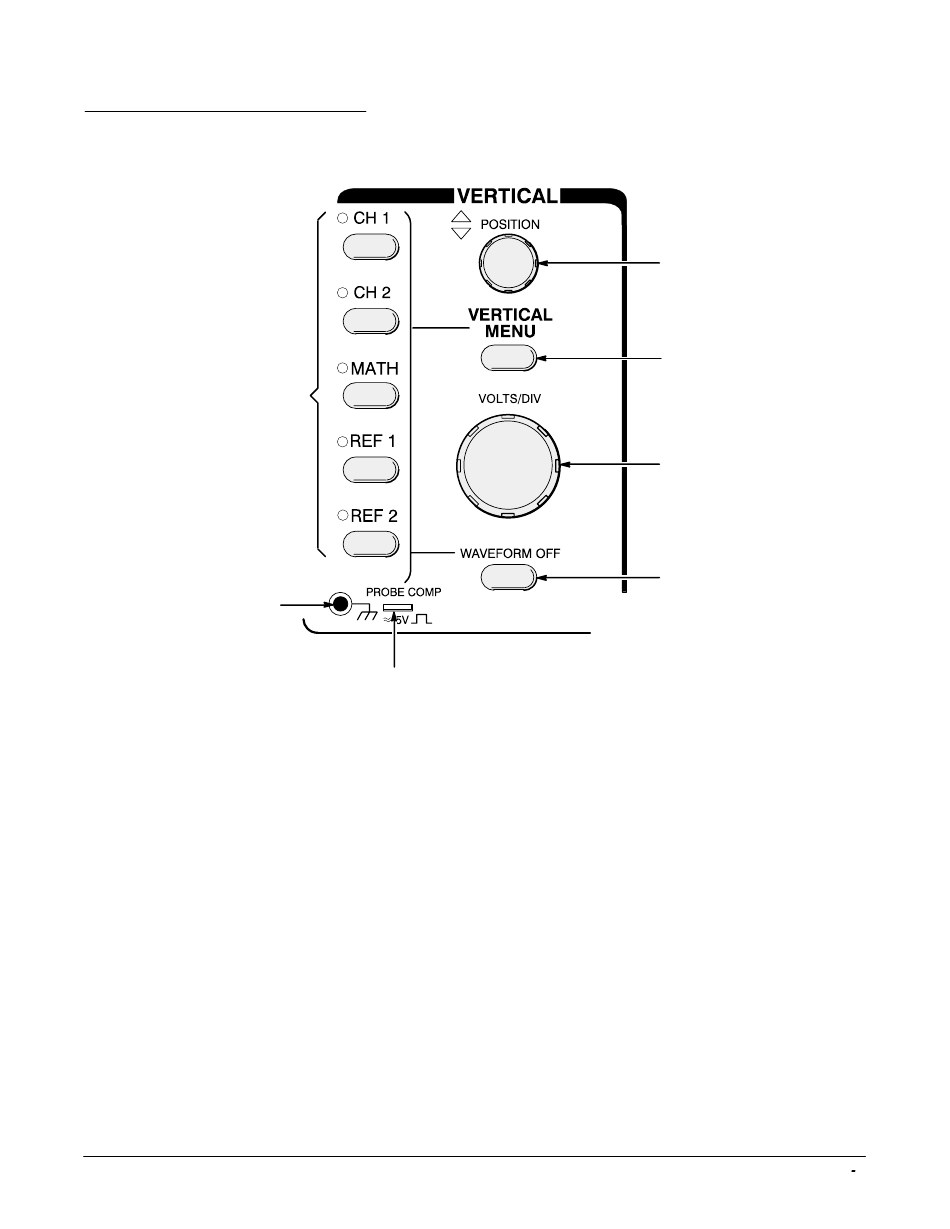

Mit den Tasten für die Signalwahl
werden Signale dargestellt und
ausgewählt (CH1, CH2, MATH,
REF1 und REF2). Sobald ein
bestimmtes Signal ausgewählt ist,
leuchtet ein Licht neben der Taste
Kontakt mit der Gehäuseerdung
Benutzerhandbuch für die TDS 310, 320 und 350
auf.
Tastkopfkompensierungs-Ausgang. Siehe
Seite 2-7 für nähere Informationen zur
Kompensierung von Tastköpfen.
Frontplatte
Der POSITION-Knopf steuert die
vertikale Position des
gegenwärtig gewählten Signals.
Mit der Taste VERTICAL MENU wird
das vertikale Betriebsmenü
aufgerufen. Nähere Informationen
zum Vertikalbetrieb finden Sie auf
Seite 3-17.
Der VOLT/DIV-Knopf steuert die
Vertikalskala des gegenwärtig
gewählten Signals.
Die WAVEFORM OFF-Taste
schaltet das gegenwärtig
gewählte Signal aus.
3 5
