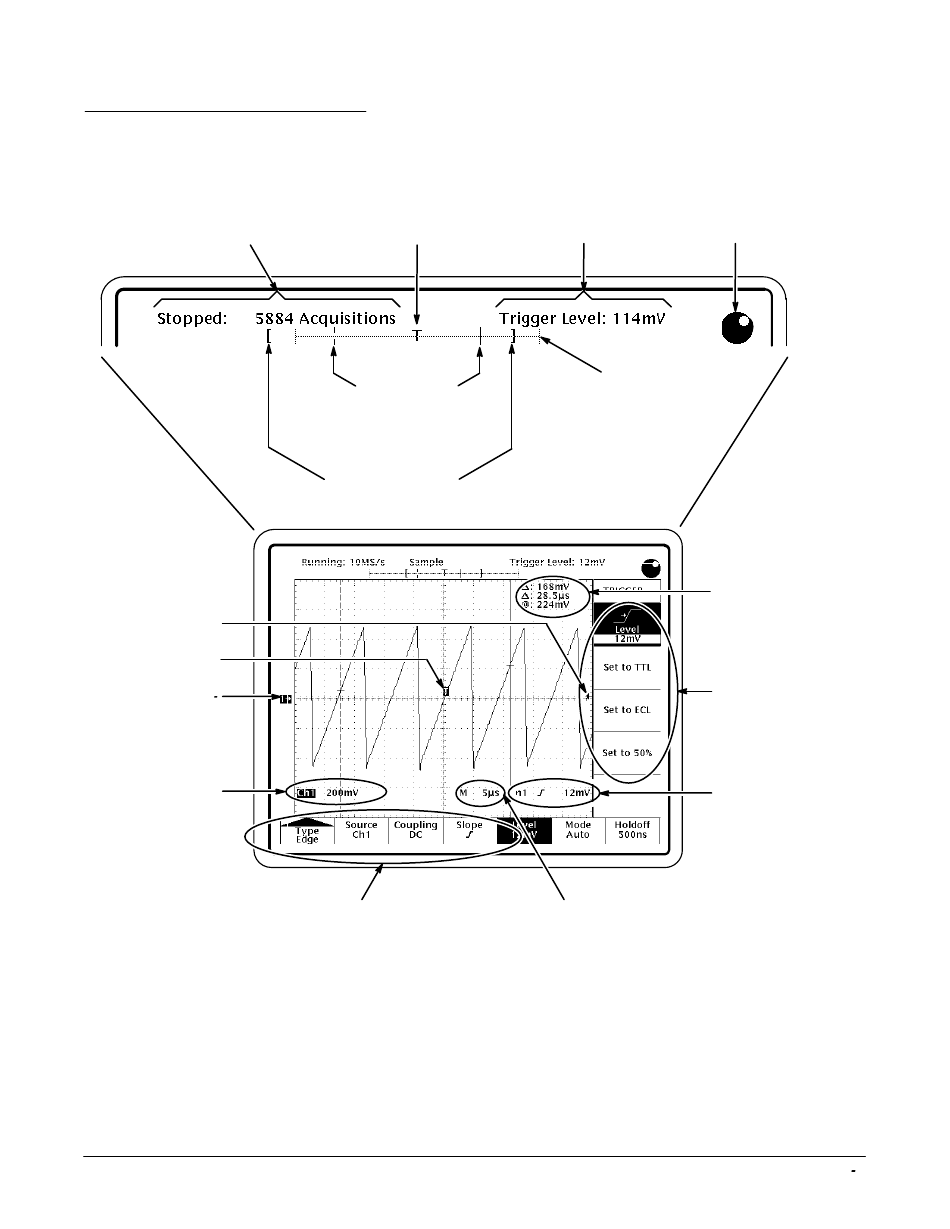

Anzeigendarstellung
Die Statusanzeigen zeigen den Triggerstatus
(gestoppt, Warten auf Trigger, etc.) und den
Erfassungsstatus (Modus und Abtastrate oder
Anzahl der Erfassungen).
Zeigt, welcher Teil der Signalaufzeichnung dargestellt wird.
Triggerpegel-
Anzeiger
Triggerpunkt-
Anzeiger
Kanal-Masse
anzeige
Die Kanalanzeige zeigt
die VOLT/DIV aller
aktiven Kanäle.
Benutzerhandbuch für die TDS 310, 320 und 350
Triggerposition (T).
Gibt die Position der
vertikalen Strichcursors in
der Signalaufzeichnung an.
Das Hauptmenü bietet
eine Auswahl an
wichtigen Funktionen.
Wenn der Mehrzweckknopf
Der über den
aktiviert ist, erscheint das
Mehrzweckknopf
Knopf-Symbol hier.
eingegebene Wert.
Das Symbol für die
Signalaufzeichnung.
Die Zeitbasis-Anzeige zeigt
die Zeitbasiseinstellungen. M
bedeutet Hauptzeitbasis, D
bedeutet verzögerte Zeitbasis.
Frontplatte
Anzeige für die
Cursormessungen.
Nähere Informationen
zu Cursorn sind auf
Seite 3-36 zu finden.
Das Seitenmenü
bietet eine Auswahl
an besonderen
Funktionen.
Die Triggeranzeige zeigt
die Triggerquelle und
den Triggerpegel, und
gibt auch an, ob das
Gerät auf der steigenden
oder fallenden Flanke
des Signals triggert.
Im Videotrigger-Modus
zeigt die Anzeige die
Triggerquelle und die
Triggermerkmale (Feld 1,
Feld 2 oder Zeilen).
3 9
