Echte Charakteristiken

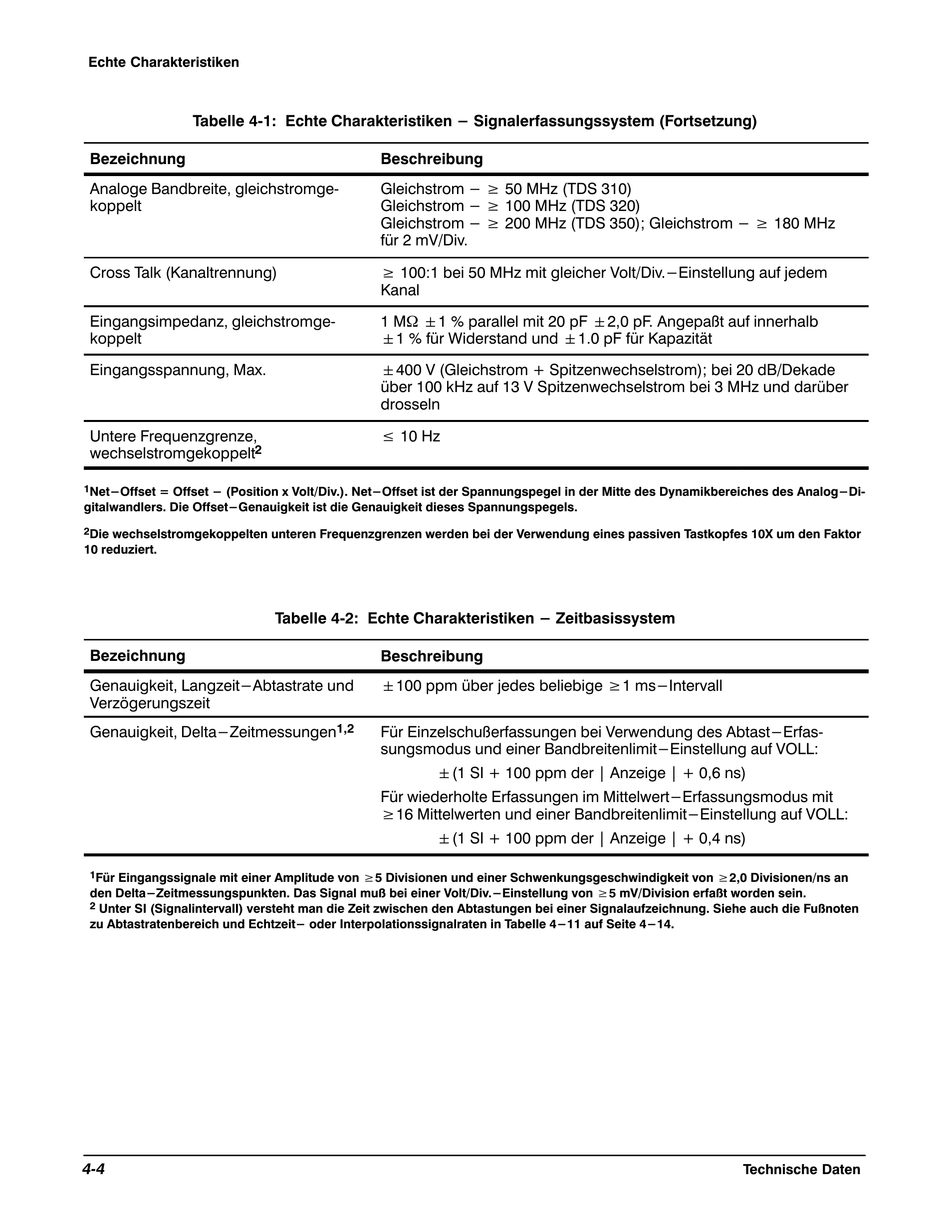

Tabelle 4 1: Echte Charakteristiken - Signalerfassungssystem (Fortsetzung)
Bezeichnung
Analoge Bandbreite, gleichstromge
koppelt
Cross Talk (Kanaltrennung)
Eingangsimpedanz, gleichstromge
koppelt
Eingangsspannung, Max.
Untere Frequenzgrenze,
2
wechselstromgekoppelt
1
Net-Offset = Offset - (Position x Volt/Div.). Net-Offset ist der Spannungspegel in der Mitte des Dynamikbereiches des Analog-Di
gitalwandlers. Die Offset-Genauigkeit ist die Genauigkeit dieses Spannungspegels.
2
Die wechselstromgekoppelten unteren Frequenzgrenzen werden bei der Verwendung eines passiven Tastkopfes 10X um den Faktor
10 reduziert.
Bezeichnung
Genauigkeit, Langzeit-Abtastrate und
Verzögerungszeit
Genauigkeit, Delta-Zeitmessungen
1
Für Eingangssignale mit einer Amplitude von w5 Divisionen und einer Schwenkungsgeschwindigkeit von w2,0 Divisionen/ns an
den Delta-Zeitmessungspunkten. Das Signal muß bei einer Volt/Div.-Einstellung von w5 mV/Division erfaßt worden sein.
2
Unter SI (Signalintervall) versteht man die Zeit zwischen den Abtastungen bei einer Signalaufzeichnung. Siehe auch die Fußnoten
zu Abtastratenbereich und Echtzeit- oder Interpolationssignalraten in Tabelle 4-11 auf Seite 4-14.
4 4
Beschreibung
Gleichstrom - w 50 MHz (TDS 310)
Gleichstrom - w 100 MHz (TDS 320)
Gleichstrom - w 200 MHz (TDS 350); Gleichstrom - w 180 MHz
für 2 mV/Div.
w 100:1 bei 50 MHz mit gleicher Volt/Div.-Einstellung auf jedem
Kanal
1 MW "1 % parallel mit 20 pF "2,0 pF. Angepaßt auf innerhalb
"1 % für Widerstand und "1.0 pF für Kapazität
"400 V (Gleichstrom + Spitzenwechselstrom); bei 20 dB/Dekade
über 100 kHz auf 13 V Spitzenwechselstrom bei 3 MHz und darüber
drosseln
v 10 Hz
Tabelle 4 2: Echte Charakteristiken - Zeitbasissystem
Beschreibung
"100 ppm über jedes beliebige w1 ms-Intervall
1,2
Für Einzelschußerfassungen bei Verwendung des Abtast-Erfas
sungsmodus und einer Bandbreitenlimit-Einstellung auf VOLL:
"(1 SI + 100 ppm der | Anzeige | + 0,6 ns)
Für wiederholte Erfassungen im Mittelwert-Erfassungsmodus mit
w16 Mittelwerten und einer Bandbreitenlimit-Einstellung auf VOLL:
"(1 SI + 100 ppm der | Anzeige | + 0,4 ns)
Technische Daten
