Benutzerhandbuch für die TDS 310, 320 und 350
Verwenden von Autoset
Mit Hilfe der Autoset-Funktion des TDS 310, 320 und 350 wird eine stabile,
getriggerte Anzeige fast jedes Eingangssignals erzeugt. Zur Verwendung
der Autoset-Funktion ist es notwendig, ein Signal entweder mit dem Ein
gangsanschluß CH1 oder CH2 zu verbinden und die AUTOSET-Taste zu
drücken (siehe Abbildung 2 10).

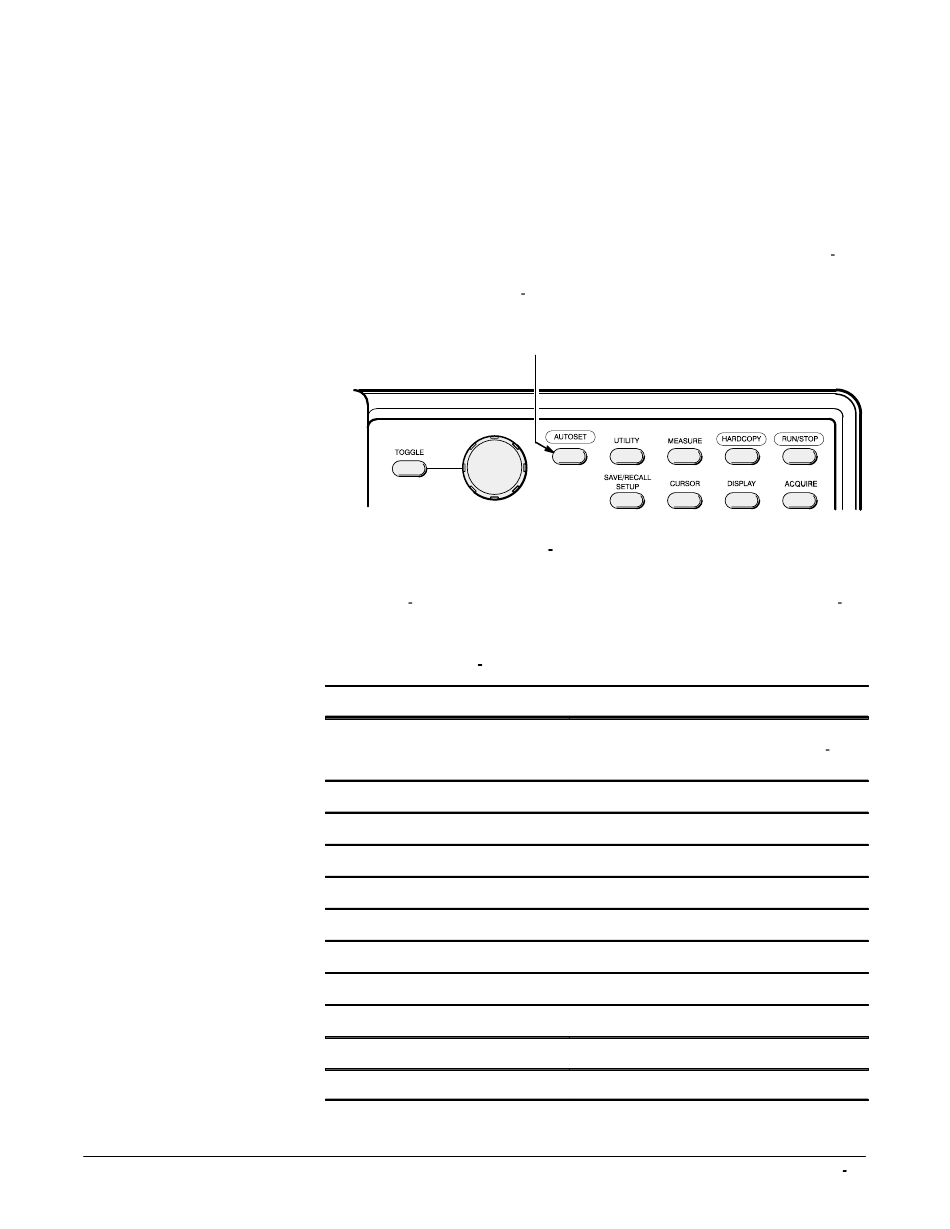

Abbildung 2 10: Die AUTOSET-Taste
In Tabelle 2 1 sind die Änderungen aufgelistet, die Autoset bei den Einstel
lungen Ihres Gerätes vornimmt.
Tabelle 2 1: Autoset-Standardeinstellungen
Steuerung
Gewählter Kanal
Erfassungsmodus
Erfassungsstop nach
Anzeigeart
Bildschirmhelligkeit - gesamt
Anzeigeformat
Horizontalposition
Horizontalskala
Horizontale Zeitbasis
Triggerposition
Triggerart
Autoset
Durch Autoset geändert auf
Falls bereits kein Kanal angezeigt ist, auf
den numerisch niedrigsten der ange
zeigten Kanäle
Abtastmodus
nur RUN/STOP-Taste
Vektoren
Wenn unter 50 %, auf 75 %
YT
Innerhalb des Rasterfensters zentriert
Wie durch die Signalfrequenz bestimmt
Nur Hauptzeitbasis
Unverändert
Flankentriggerung
2 11
