Normales Signal
Umgekehrtes Signal
Benutzerhandbuch für die TDS 310, 320 und 350

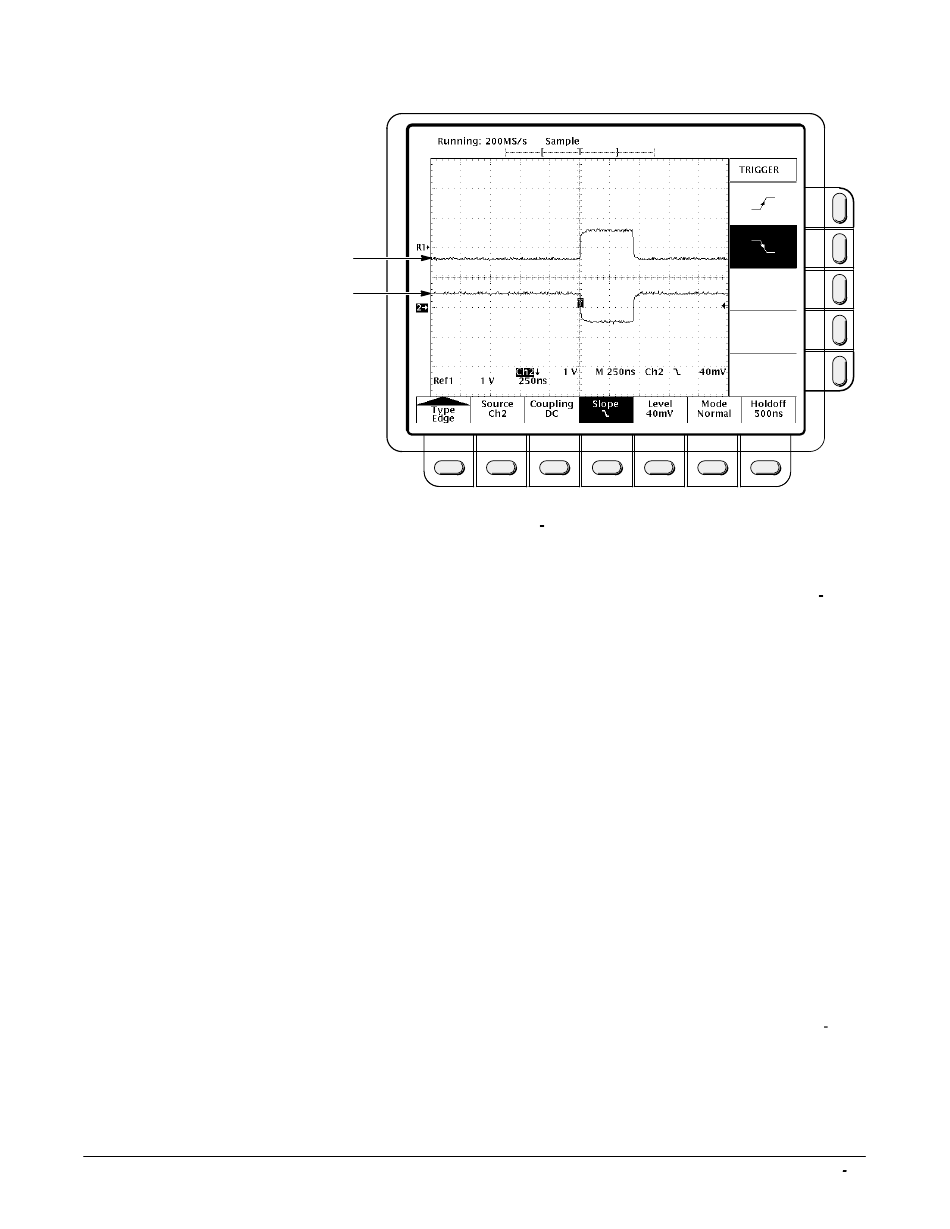

Abbildung 3 6: Umkehren eines Signals
Wählen der Bandbreite - Drücken Sie im Hauptmenü die Taste Band
width. Benutzen Sie das Seitenmenü, um zwischen 20 MHz und voller
Bandbreite umzuschalten.
Feine V/Div.-Justierung - Drücken Sie im Hauptmenü die Taste Fine
Scale, um den Mehrzweckknopf zu aktivieren. Dann justieren Sie mit dem
Knopf die vertikale Skaleneinstellung genau.
Justieren der vertikalen Position - Drücken Sie im Hauptmenü die Taste
Position, um den Mehrzweckknopf zu aktivieren. Dann justieren Sie mit
dem Knopf die vertikale Position oder bedienen sich des Seitenmenüs, um
die vertikale Position auf 0 Divisionen einzustellen. Die vertikale Position ist
auf einen Bereich von "5 Divisionen begrenzt.
Dieser Schritt führt dieselbe Funktion aus wie der Knopf für die
vertikale POSITION.
Justieren des vertikalen Versetzungsgrades - Drücken Sie im Haupt
menü die Taste Offset, um den Mehrzweckknopf zu aktivieren. Dann
justieren Sie mit dem Knopf den Versetzungsgrad oder bedienen sich des
Seitenmenüs, um die Versetzung auf 0 Volt einzustellen. Mit der Offset-
Verarbeiten von Signalen
HINWEIS
3 19
