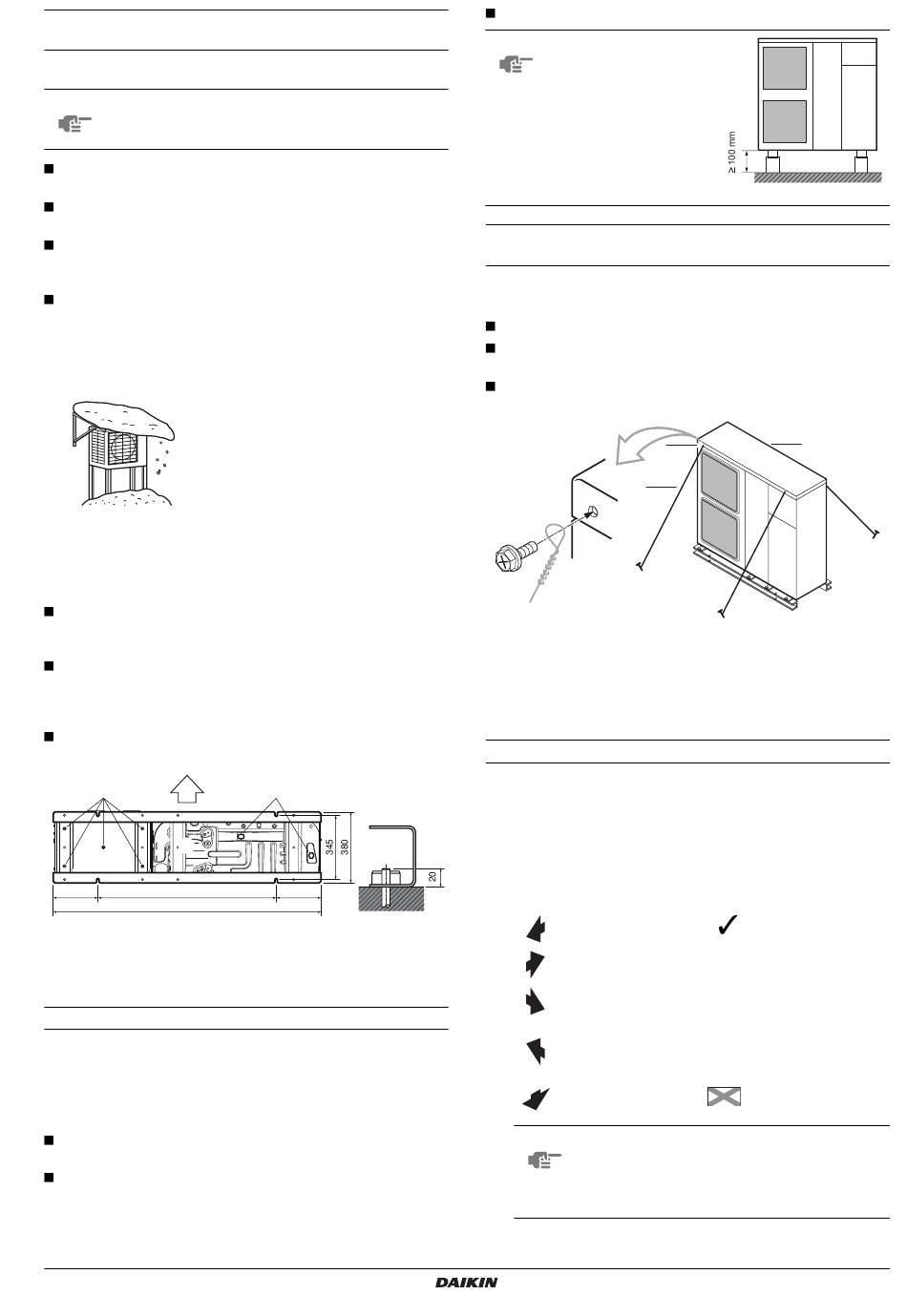

Auswahl eines Aufstellortes in einer Gegend mit kaltem
Klima
Siehe
"Handhabung" auf Seite
HINWEIS
Wenn Sie die Einheit bei niedrigen Außentempera-
turen betreiben, beachten Sie die nachfolgenden
Instruktionen.
Installieren Sie das Gerät so, dass die Ansaugseite zur Wand
gerichtet ist, damit der Wind nicht hineinblasen kann.
Das Gerät auf keinen Fall so installieren, dass die Ansaugseite
direkt dem Wind ausgesetzt ist.
Installieren Sie eine Ablenkplatte an der Luftauslassseite des
Gerätes, um zu verhindern, dass diese Seite dem Wind
ausgesetzt ist.
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb
der Einheit nicht beeinträchtigt. Für den Fall, dass der Schnee
von der Seite kommen könnte, sorgen Sie dafür, dass die
Wärmetauscher-Rohrschlange nicht mit Schnee in Berührung
kommt. (Falls notwendig, eine seitliches Vordach konstruieren.)
1
2
V
ORSICHTSMAßNAHMEN BEI DER
I
NSTALLATION
Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche,
sodass die Einheit nach der Installation keine betriebsbedingten
Vibrationen oder Lärm erzeugt.
Die Einheit mit den dafür vorgesehenen Ankerschrauben fest
auf der Montagefläche verschrauben - siehe Abbildung. (Halten
Sie hierzu 4 Sätze M12-Ankerschrauben, Muttern und Unterleg-
scheiben bereit, die im Fachhandel erhältlich sind.)
Am besten die Ankerschrauben nur so weit einschrauben, bis
sie noch um 20 mm aus der Montagefläche herausstehen.
C
A
B
240
955
1435
A
Austrittsseite
B
Ansicht von unten (mm)
C
Abflussloch
Verlegen der Abflussleitung
Prüfen Sie in der Kombinationstabelle unter
Seite
4, ob ein Ablauf-Kit zulässig ist. Wenn es Ihre Einheit erlaubt,
einen Ablauf zu installieren, und die Standortbedingungen solch eine
Installation verlangen, dann richten Sie sich nach den Leitlinien
unten.
Ablauf-Kits für die Ableitung von Kondenswasser sind als Option
erhältlich.
Falls durch Verlegen einer Abflussleitung Probleme entstehen
sollten (zum Beispiel, wenn das Ablaufwasser auf Personen
spritzen kann), dann verwenden Sie für die Abflussleitung einen
Ablaufstutzen (optional).
E(D/B)(H/L)Q011~016BA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW57621-1A
4.
Bauen Sie ein großes Vordach.
Bauen Sie einen Sockel.
Installieren Sie die Einheit in aus-
reichender Höhe vom Boden, so
dass sie nicht einschneien kann.
C
240
"Mögliche Optionen" auf
Achten Sie darauf, dass der Ablauf korrekt funktioniert.
HINWEIS
Wenn
die
Kondensat-
öffnungen des Gerätes
durch eine Grundplatte
oder
einen
abgedeckt
sind,
muss das Gerät erhöht
aufgestellt
werden,
dass
unter
Zwischenraum von mehr
als 100 mm ist.
Installationsmethode zur Verhinderung des
Umstürzens der Anlage
Sollte es notwendig sein, Vorkehrungen gegen ein Umstürzen der
Einheit zu treffen, dann gehen Sie so vor, wie es die Abbildung zeigt.
Die 4 Haltekabel anbringen - siehe Zeichnung
Die Schrauben der oberen Abdeckung an den 4 mit A und B
bezeichneten Stellen lösen
Stecken Sie die Schrauben durch die Schlingen der Haltekabel
und drehen Sie sie wieder fest.
A
A
C
A
Position der beiden Befestigungslöcher auf der Vorderseite der
Einheit
B
Position der beiden Befestigungslöcher auf der Rückseite der
Einheit
C
Kabel: bauseitig zu liefern
Platzbedarf für die Installation
Die Zahlen in den Abbildungen geben die Abmessungen in Millimeter
an.
(Siehe
"Vorsichtsmaßnahmen bei der Installation" auf Seite
Vorsichtsmaßnahme
(A) Bei einer Installation mit nicht übereinander gestapelten
Einheiten
(Siehe Abbildung 1)
Hindernis auf der
Ansaugseite
Hindernis auf der
Auslassseite
Hindernis auf der linken
Seite
Hindernis auf der
rechten Seite
Hindernis oben
HINWEIS
Der
Mindestabstand
bezeichnet den Abstand, der erforderlich ist,
damit die Einheit ordnungsgemäß arbeiten kann.
Für Service- und Wartungsarbeiten ist aber ein
Abstand von 300 mm erforderlich.
Boden
dann
so
ihm
ein
B
Hindernis vorhanden
1
In solchen Fällen den
Boden des Einbau-
rahmens schließen,
um zu verhindern, dass
die ausgeblasene Luft
umgeleitet wird.
2
In diesen Fällen können
nur 2 Einheiten installiert
werden.
Dieses Szenario ist nicht
zulässig.
B1
in
Abbildung 1
Installationsanleitung
6.)
6
