3

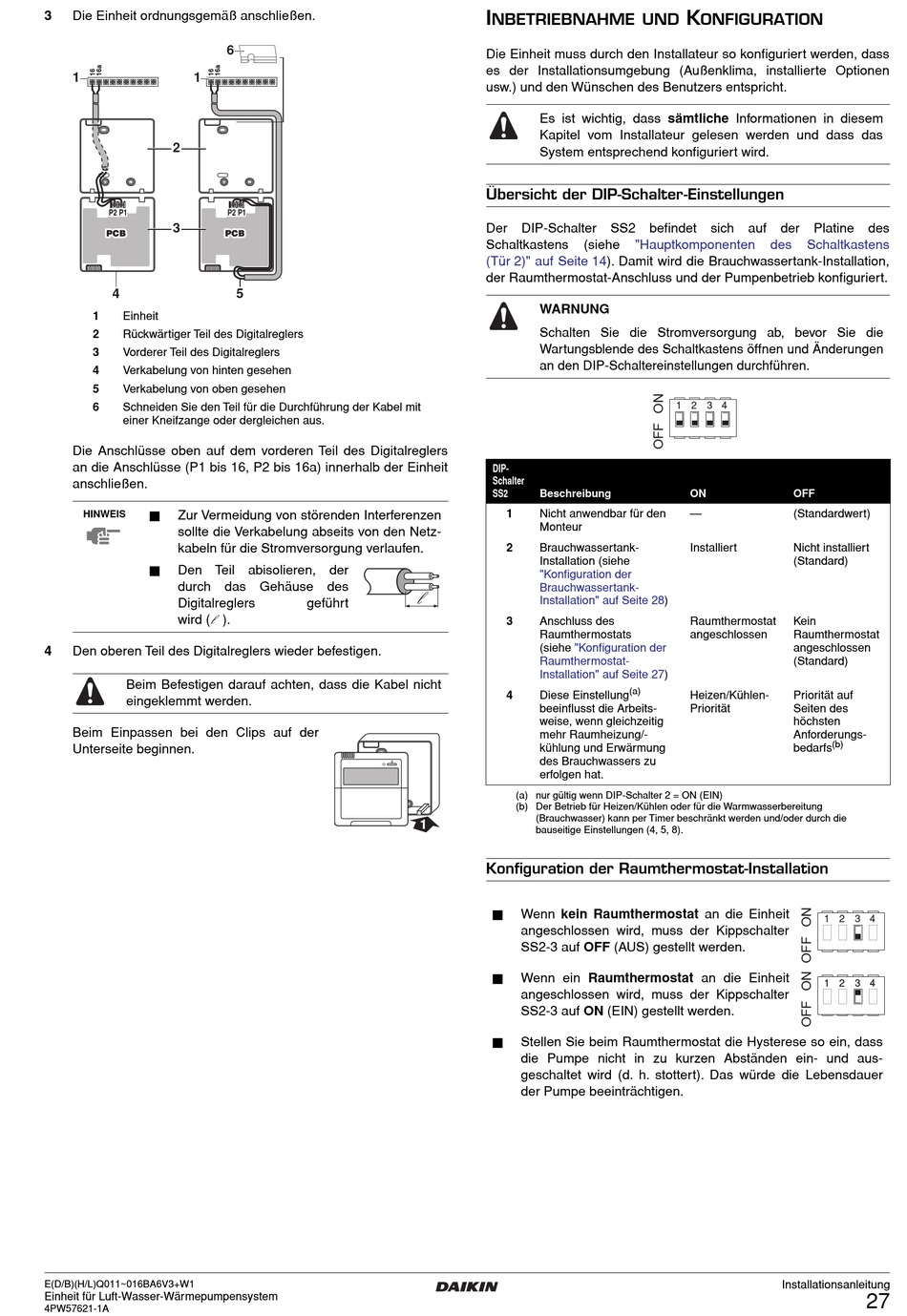

Die Einheit ordnungsgemäß anschließen.
1
1
2
P2
P1
3
4
1
Einheit
2
Rückwärtiger Teil des Digitalreglers
3
Vorderer Teil des Digitalreglers
4
Verkabelung von hinten gesehen
5
Verkabelung von oben gesehen
6
Schneiden Sie den Teil für die Durchführung der Kabel mit
einer Kneifzange oder dergleichen aus.
Die Anschlüsse oben auf dem vorderen Teil des Digitalreglers
an die Anschlüsse (P1 bis 16, P2 bis 16a) innerhalb der Einheit
anschließen.
HINWEIS
Zur Vermeidung von störenden Interferenzen
sollte die Verkabelung abseits von den Netz-
kabeln für die Stromversorgung verlaufen.
Den Teil abisolieren, der
durch das Gehäuse des
Digitalreglers
wird ( l ).
4
Den oberen Teil des Digitalreglers wieder befestigen.
Beim Befestigen darauf achten, dass die Kabel nicht
eingeklemmt werden.
Beim Einpassen bei den Clips auf der
Unterseite beginnen.
E(D/B)(H/L)Q011~016BA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW57621-1A
6
P2
P1
5
geführt
I
NBETRIEBNAHME UND
Die Einheit muss durch den Installateur so konfiguriert werden, dass
es der Installationsumgebung (Außenklima, installierte Optionen
usw.) und den Wünschen des Benutzers entspricht.
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden und dass das
System entsprechend konfiguriert wird.
Übersicht der DIP-Schalter-Einstellungen
Der
DIP-Schalter
Schaltkastens
(siehe
(Tür 2)" auf Seite
der Raumthermostat-Anschluss und der Pumpenbetrieb konfiguriert.
WARNUNG
Schalten Sie die Stromversorgung ab, bevor Sie die
Wartungsblende des Schaltkastens öffnen und Änderungen
an den DIP-Schaltereinstellungen durchführen.
DIP-
Schalter
SS2
Beschreibung
1
Nicht anwendbar für den
Monteur
2
Brauchwassertank-
Installation (siehe
"Konfiguration der
Brauchwassertank-
Installation" auf Seite
3
Anschluss des
Raumthermostats
(siehe
"Konfiguration der
Raumthermostat-
Installation" auf Seite
4
Diese Einstellung
beeinflusst die Arbeits-
weise, wenn gleichzeitig
mehr Raumheizung/-
kühlung und Erwärmung
des Brauchwassers zu
erfolgen hat.
(a) nur gültig wenn DIP-Schalter 2 = ON (EIN)
(b) Der Betrieb für Heizen/Kühlen oder für die Warmwasserbereitung
(Brauchwasser) kann per Timer beschränkt werden und/oder durch die
1
bauseitige Einstellungen (4, 5, 8).
Konfiguration der Raumthermostat-Installation
Wenn kein Raumthermostat an die Einheit
angeschlossen wird, muss der Kippschalter
SS2-3 auf OFF (AUS) gestellt werden.
Wenn ein Raumthermostat an die Einheit
angeschlossen wird, muss der Kippschalter
SS2-3 auf ON (EIN) gestellt werden.
Stellen Sie beim Raumthermostat die Hysterese so ein, dass
die Pumpe nicht in zu kurzen Abständen ein- und aus-
geschaltet wird (d. h. stottert). Das würde die Lebensdauer
der Pumpe beeinträchtigen.
K
ONFIGURATION
SS2
befindet
sich
auf
"Hauptkomponenten
14). Damit wird die Brauchwassertank-Installation,
1
2
3
4
ON
—
Installiert
28)
Raumthermostat
angeschlossen
27)
(a)
Heizen/Kühlen-
Priorität
der
Platine
des
des
Schaltkastens
OFF
(Standardwert)
Nicht installiert
(Standard)
Kein
Raumthermostat
angeschlossen
(Standard)
Priorität auf
Seiten des
höchsten
Anforderungs-
(b)
bedarfs
1
2
3
4
1
2
3
4
Installationsanleitung
27
