6.
FARBEN:
BLK
: SCHWARZ
BLU
: BLAU
BRN
: BRAUN
GRN
: GRÜN
GRY
: GRAU
ORG
: ORANGE
7.
ZU *KHWSU*V3 SIEHE OPTIONEN-HANDBUCH
8.
ZU *KSOLHWAV1 SIEHE OPTIONEN-HANDBUCH
9.
MAXIMALLAST: 0,3 A -
250 WECHSELSPANNUNG MINDESTLAST: 20 mA - 5 V
GLEICHSPANNUNG
10.
230 V WECHSELSPANNUNG AUSGANG MAXIMALLAST: 0,3 A
11.
RESERVEHEIZUNG KW-REDUZIERUNG. SIEHE
INSTALLATIONSANLEITUNG
12.
FÜR INFORMATIONEN ZUM ANSCHLUSS AN EINEN
NIEDERTARIF-NETZANSCHLUSS SIEHE
INSTALLATIONSANLEITUNG
POWER SUPPLY
STROMVERSORGUNG
Only for benefit kWh rate
Nur bei Anschluss an einen Niedertarif-
power supply installation:
Netzanschluss: Für E5H, E6H, E7H einen
use normal kWh rate
normalen Netzanschluss benutzen.
power supply for E5H,
E6H, E7H.
FROM COMPRESSOR
VOM SCHALTKASTEN DES
MODULE SWITCHBOX
VERDICHTERMODULS
To bottom plate heater
Zu Heizung für Bodenplatte
E5H, E6H, E7H, internally
E5H, E6H, E7H, intern mit Strom versorgt
powered (Standard)
(Standard)
POSITION OF PARTS
POSITION VON TEILEN
HYDROMODULE
SCHALTKASTEN DES HYDRO-MODULS
SWITCHBOX
domestic hot water tank
Brauchwassertank für Warmwasserbereitung
change-over to boiler
Umschalten auf Boiler-Ausgang
output
Solar pump connection
Anschluss Solar-Pumpe
Alarm output
Alarmausgabe
cooling/heating on/off
Ausgang EIN/AUS für Kühlen / Heizen
output
Solar input
Solar-Eingang
Standard 6 kW
Standard 6 kW
Reduced 3 kW
Reduziert 3 kW
Dual setpoint application
Einsatz von Dual-Sollwert (siehe
(refer to installation
Installationsanleitung)
manual)
3 wire type (SPST)
3-polig (SPST)
NO valve
NO Ventil (NO - normal opened (normal
geöffnet))
NC valve
NC Ventil (NC - normal closed (normal
geschlossen))
user interface
Benutzerschnittstelle
OUTSIDE UNIT
AUßENEINHEIT
only for... option
nur bei... Option
electric heater fuse
Sicherung elektrische Heizung
*KHW* kit fuse
*KHW*-Kit, Sicherung
MODELLABHÄNGIGE VERDRAHTUNG
BAUSEITIGE VERKABELUNG
OPTION
BAUSEITIGE VERKABELUNG
PLATINE
FARBE DER DRAHTADER
Installationsanleitung
22
PNK
: ROSA
RED
: ROT
VIO
: VIOLETT
WHT
: WEISS
YLW
: GELB

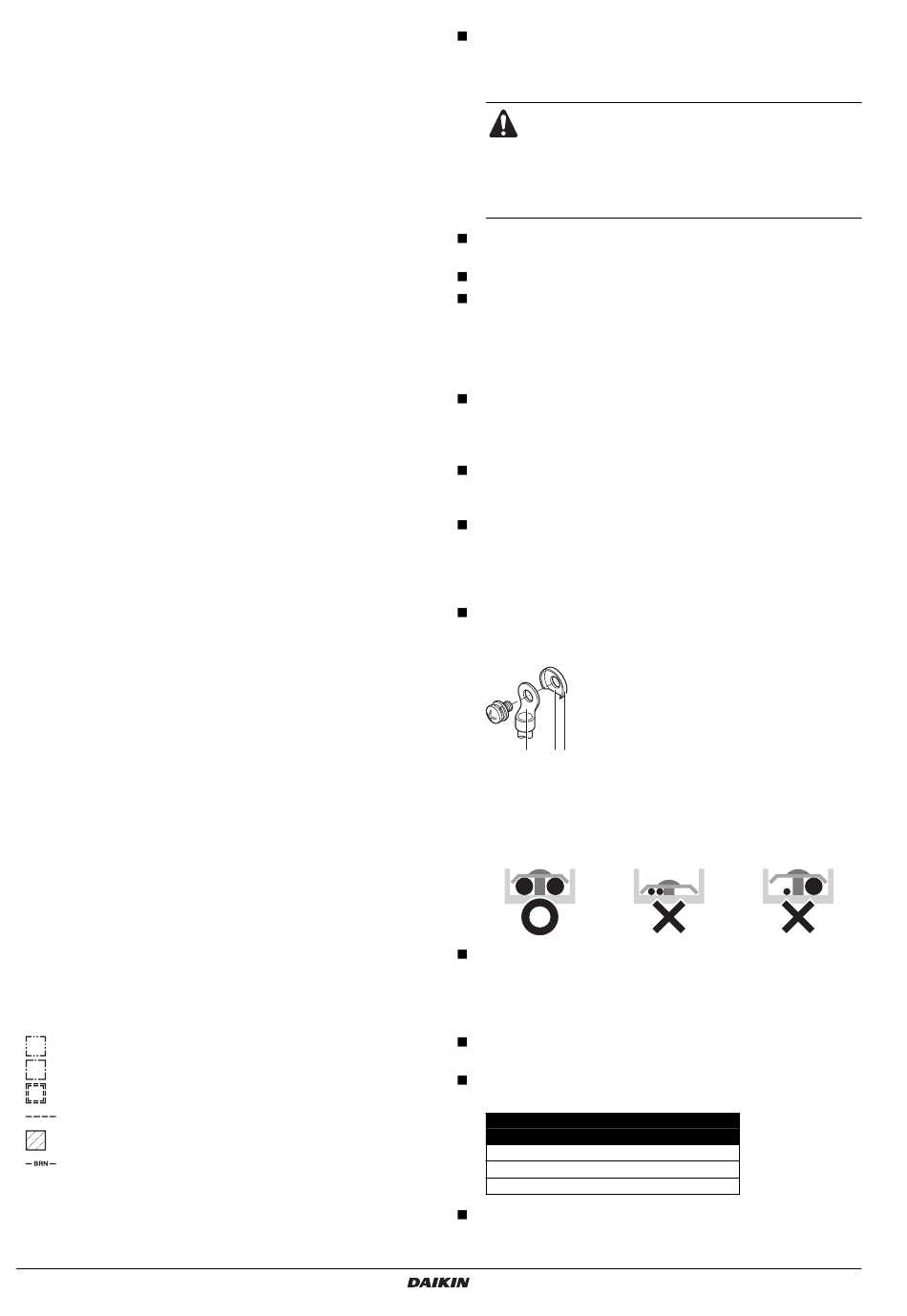

Richtlinien für die bauseitige Verkabelung
Die meisten Anschlüsse der bauseitigen Verkabelung müssen
am Anschlussblock innerhalb des Schaltkastens vorgenommen
werden. Um an den Anschlussblock heranzukommen, das
Bedienfeld des Schaltkastens (Tür 2) abnehmen.
WARNUNG
Bevor Sie das Bedienfeld des Schaltkastens ent-
fernen, unbedingt erst die gesamte Stromversorgung
abschalten – d. h. die Stromversorgung der Einheit,
die der Reserveheizung sowie die des Brauch-
wassertanks (falls vorhanden).
Unterhalb des Schaltkastens befinden sich die Halterungen für
Kabelbinder. Befestigen Sie alle Kabel mit Kabelbinder.
Für die Reserveheizung ist ein eigener Stromkreis erforderlich.
Bei Anlagen, die mit einem Brauchwassertank ausgestattet sind
(optional), ist ein eigener Stromkreis für die Zusatzheizung
erforderlich.
Siehe Installationsanleitung des Brauchwassertanks.
Sichern Sie die Kabel in der nachfolgend aufgeführten Reihenfolge.
Verlegen Sie die Elektrokabel so, dass beim Arbeiten die
vordere Abdeckung nicht hochgedrückt wird. Und bringen Sie
die vordere Abdeckung so an, dass sie fest sitzt (siehe
Abbildung
2).
Richten Sie sich nach den Schaltplänen, wenn Sie die
Verkabelung vornehmen (die Elektroschaltpläne befinden sich
jeweils auf der Rückseite von Tür 1 und Tür 2).
Verlegen Sie die Kabel ordnungsgemäß, und bringen Sie die
Abdeckung so an, dass sie richtig passt und fest sitzt.
Vorsichtsmaßnahmen
Netzanschlusses
Verwenden Sie runde Crimpklemmen zum Anschließen der
Kabel an die Anschlussplatte für die Stromversorgung. Wenn
das nicht möglich ist, beachten Sie die folgenden Hinweise.
1
2
3
1
2 3
-
Die an eine Anschlussklemme angeschlossenen Drähte
müssen den selben Durchmesser haben. (Lose Anschlüsse
können eine Überhitzung verursachen.)
-
Beim Anschließen von Kabeln des selben Durchmessers so
vorgehen wie in der Abbildung unten gezeigt.
Zum Anziehen der Schrauben einen passenden Schrauben-
dreher verwenden.
Ein zu kleiner Schraubendreher kann den Schraubenkopf
beschädigen. Außerdem ist das ordnungsgemäße Anziehen der
Schraube dadurch nicht gewährleistet.
Ein zu starkes Anziehen der Klemmenschrauben kann diese
beschädigen.
In der folgenden Tabelle finden Sie die Anziehdrehmomente für
die Klemmenschrauben.
Anzugsdrehmoment
M4 (X1M)
M5 (X1M)
M5 (ERDE)
Die Leitung für die Stromversorgung mit einem Erdschlussprüfer
und einer Sicherung ausstatten.
Einheit für Luft-Wasser-Wärmepumpensystem
bei
Herstellung
Runde Druckklemme
Ausschnitt
Tellerscheibe
(N•m)
1,2~1,8
2,0~3,0
3,0~4,0
E(D/B)(H/L)Q011~016BA6V3+W1
4PW57621-1A
des
