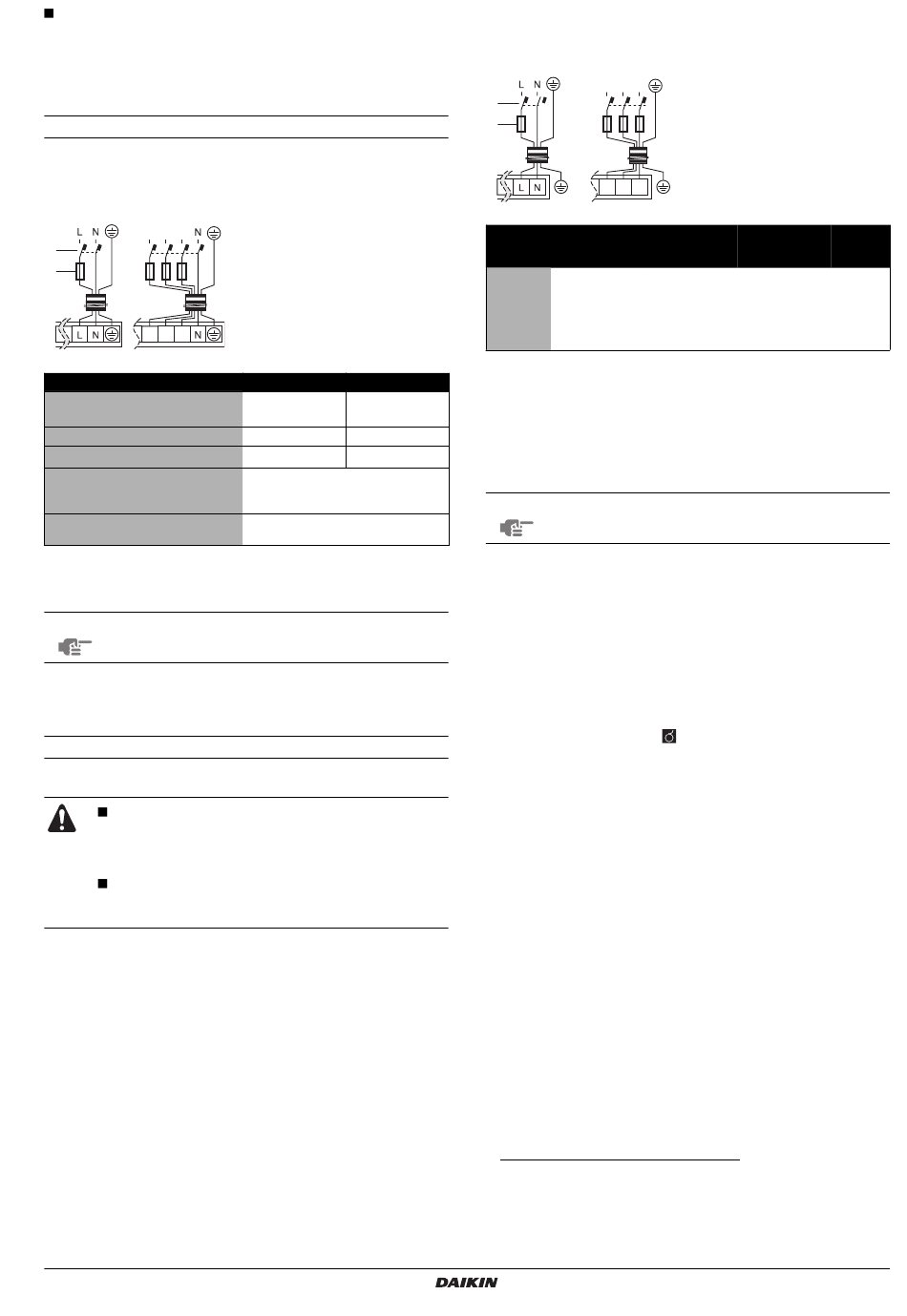

Daikin EDHQ011BA6V3 Installationsanleitung Seite 26

Vorschau ausblenden Andere Handbücher für EDHQ011BA6V3:

Werbung

Achten Sie bei der Verkabelung darauf, dass Sie die
vorgeschriebenen Kabel verwenden. Schließen Sie sämtliche
Kabel ordnungsgemäß an, und bringen Sie die Drähte so an,
dass sie nicht zu straff sitzen, damit die Anschlüsse nicht
mechanisch belastet werden.
Technische Daten von elektrischen Leitungen
Tür 1: Verdichter-Fach und elektrische Teile: X1M
V3
W1
1~ 50 Hz
3N~ 50 Hz
230 V
400 V
L1
L2
L3
1
2
L1
L2
L3
X1M
X1M
Minimale Stromstärke im Stromkreis
(a)
in Ampère (MCA)
Empfohlene bauseitige Sicherung
(b)
Kabeltyp
Stärke
Kabeltyp für die Verkabelung
zwischen den Einheiten
(a) Die angegebenen Werte sind max. Werte (exakte Werte siehe elektrische Daten
für die Verbindung mit der Inneneinheit).
(b) Nur bei geschützten Rohren. Verwenden Sie H07RN-F, wenn keine geschützten
Rohre verwendet werden.
HINWEIS
Der Fehlerstrom-Schutzschalter muss flink reagieren:
30 mA (<0,1 s).
Der Elektroschaltplan befindet sich auf der Innenseite der vorderen
Abdeckung der Einheit.
Anschließen der Stromversorgung der Reserveheizung
Anforderungen an Stromkreis und Stromkabel
Für die Reserveheizung ist ein eigener Stromkreis
erforderlich. Benutzen Sie auf keinen Fall einen
Stromkreis,
an
angeschlossen sind.
Verwenden Sie ein und dieselbe eigene Strom-
versorgung für die Einheit, die Reserveheizung und
die Zusatzheizung (Brauchwassertank).
Dieser Stromkreislauf muss mit den erforderlichen Sicherheits-
vorrichtungen gemäß den vor Ort geltenden Vorschriften und
Gesetzen geschützt werden.
Das verwendete Netzkabel muss den vor Ort geltenden Vorschriften
und Gesetzen entsprechen. Für Angaben zum maximalen Betriebs-
stroms der Reserveheizung siehe die Tabelle unten.
E(D/B)(H/L)Q011~016BA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW57621-1A
1
Fehlerstrom-
Schutzschalter
2
Sicherung
V3
W1
26,5
14
32 A
20 A
H05VV-U3G
H05VV-U5G
Die Kabeldurchmesser müssen den
jeweils vor Ort geltenden Normen und
gesetzlichen Vorschriften entsprechen.
H05VV-U4G2,5
dem
bereits
andere
Geräte
Tür 2: Elektrische Teile der Hydraulik: X10M
V3
W1
1~ 50 Hz
3N~ 50 Hz
230 V
400 V
L1
L2
L3
1
2
L1
L2
L3
X10M
X10M
(1)
Nennspannung
Leistung der
Modell
Reserveheizung
Reserveheizung
(a) (b)
6 kW
V3
W1
6 kW
(c)
3 kW
V3
W1
2 kW
(a) Das Gerät entspricht EN/IEC 61000-3-12
(b) Diese Anlage entspricht der Norm EN/IEC 61000-3-11
System-Impedanz Z
ist kleiner oder gleich der von Z
sys
von Benutzer-Anschluss und dem öffentlichen System. Es liegt in der
Verantwortung des Installateurs oder des Anlagen-Benutzers - gegebenenfalls
nach Konsultation des Netzbetreibers - Folgendes sicherzustellen: Die Anlage
wird nur angeschlossen an ein Einspeisungssystem mit einer System-Impedanz
Z
kleiner oder gleich Z
sys
max
(c) Zum Festlegen der Leistungsbegrenzung der Reserveheizung siehe die
nachfolgende Beschreibung
HINWEIS
Beim Erdschlussprüfer muss es sich um ein Schnell-
abschalter mit 30 mA (<0,1 s) handeln.
Vorgehensweise
1
Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an den Hauptschutzschalter an, wie es der Elektro-
schaltplan zeigt und es in
2
Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube neben dem X10M-Anschlusses an.
3
Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet
werden. (Die
Abbildung 2
markiert mit
Hinweis: Es wird nur die relevante bauseitige Verkabelung
gezeigt.
4
Soll die Reserveheizung abweichend von der Standard-Leistung
(6 kW) auf reduzierte Leistung gesetzt werden, kann dass
dadurch erreicht werden, dass Sie die die Anschlussdrähte
gemäß der folgenden Abbildung anders anschließen. Dann hat
die Reserveheizung bei V3-Modellen eine Leistung von 3 kW,
bei W1-Modellen eine Leistung 2 kW.
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Nieder-
spannungssystemen angeschlossenen Anlagen mit Eingangsströmen von
>16 A und ≤75 A pro Phase.
(2) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Spannungsänderungen, Spannungsschwankungen und
flickerverursachenden Schwankungen durch Anlagen mit ≤75 A
Nennstrom angeschlossen an öffentliche Niederspannungssysteme.
1
Fehlerstrom-
Schutzschalter
2
Sicherung
der
Maximaler
Betriebsstrom
1x 230 V
26 A
3x 400 V
8,7 A
1x 230 V
13 A
3x 400 V
5,0 A
(1)
(2)
, vorausgesetzt, die
bei der Schnittstelle
max
.
Abbildung 2
dargestellt wird.
entsprechenden
Stellen
.)
Installationsanleitung
Z
(Ω)
max
0,29
sind
in
23
