Element
Beschreibung
1
Netzkabel für Einheit
2
Netzkabel für Reserveheizung
3
Stromversorgungskabel für
Bodenplatten-Heizung
4
Raumthermostat-Kabel
5
Kabel Benutzerschnittstelle
6
Steuerkabel des 3-Wege-
Ventils
7
Steuerkabel des 2-Wege-
Ventils
8
Zusatzheizung-
Stromversorgungskabel und
Thermoschutzkabel
9
Thermistorkabel
10
Netzanschlusskabel der
Zusatzheizung
11
Stromversorgungskabel für
Niedertarif-Netzanschluss
(spannungsfreier Kontakt)
(a) Siehe Typenschild des Außengerätes
(b) Siehe Tabelle unter
"Anschließen der Stromversorgung der Reserveheizung" auf
Seite
23.
(c) Kabelquerschnitt mindestens 1,5 mm
(d) Kabelquerschnitt mindestens 0,75 mm
2
(e) Kabelquerschnitt 0,75 mm
(f)
Der Thermistor und das Anschlusskabel (12 m) werden zusammen mit dem
Brauchwassertank geliefert.
(g) Kabelquerschnitt 0,75 bis 1,25 mm
spannungsfreie Kontakt muss einer Last von mindestens 15 V Gleichspannung,
10 mA standhalten.
2
1
3
VORSICHT
Die verwendeten Kabel und Kabelquerschnitte müssen
den jeweils geltenden örtlichen sowie gesetzlichen
Vorschriften entsprechen.
WARNUNG
Nach Durchführung aller Elektroinstallationsarbeiten über-
zeugen Sie sich davon, dass die Anschlüsse aller
elektrischen Komponenten und jeder Anschluss innerhalb
des Elektrokastens ordnungsgemäß und sicher hergestellt
sind.
Installationsanleitung
20
Erforderliche
Maximaler
AC/
Anzahl der
Betriebs-
DC
Leiter
strom
AC
2+GND
AC
2+GND
AC
2
AC
3 oder 4
100 mA
DC
2
100 mA
AC
2+GND
100 mA
AC
2+GND
100 mA
AC
4+GND
DC
2
AC
2+GND
DC
2
100 mA
2
2
2
bis 1,25 mm
; maximale Länge: 500 m.
2
; maximale Länge: 500 m. Der

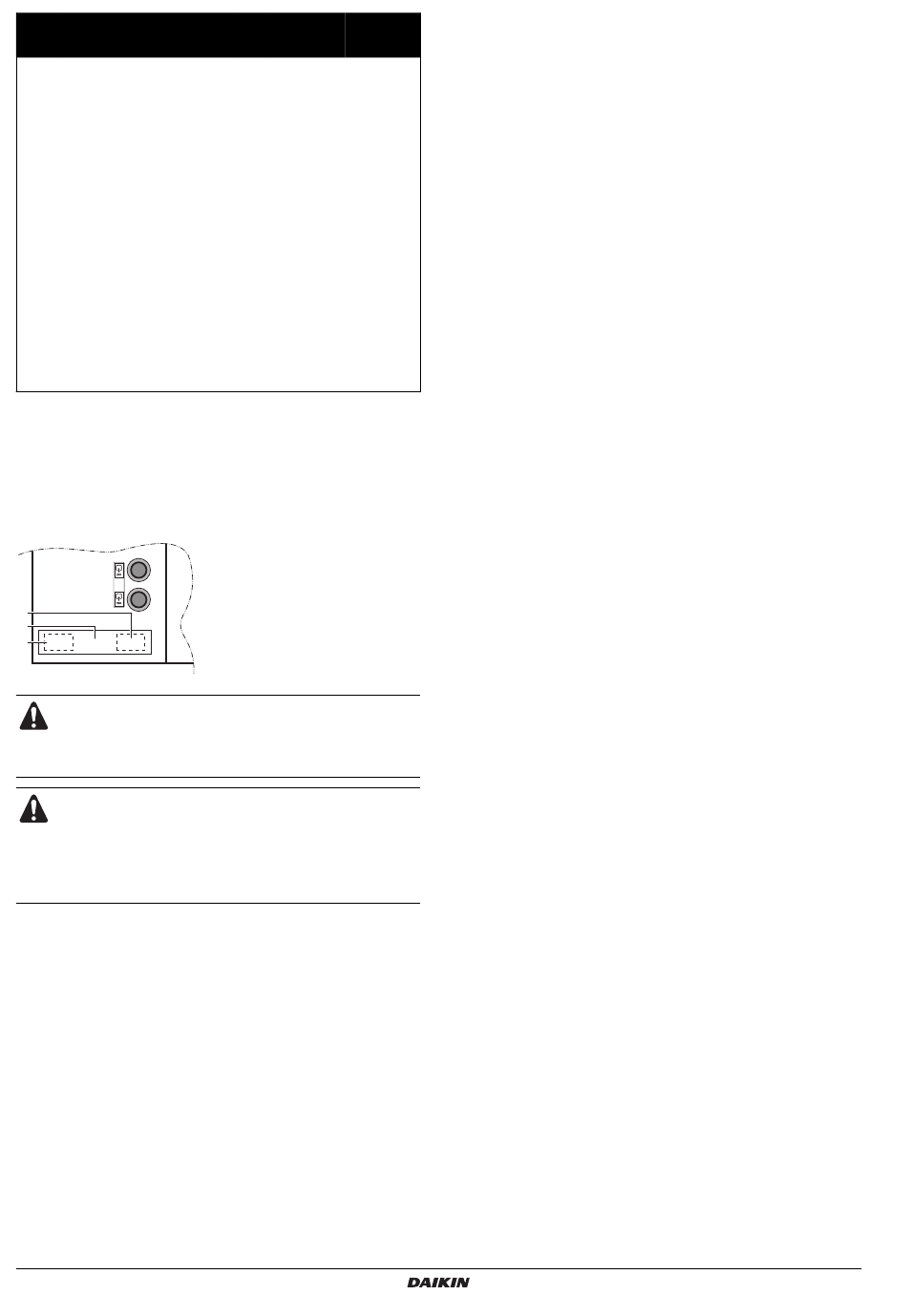

1
Schutzkappe
2
Öffnung für
Stromversorgungskabel
3
Öffnung für
Niederspannungskabel (<30 V)
Innenverkabelung - Teileübersicht
Siehe Schaltplan über die innere Verkabelung des Gerätes, der mit
dem Gerät ausgeliefert worden ist (Innenseite der Abdeckung des
(a)
Schaltkastens). Nachfolgend sind die verwendeten Abkürzungen
(b)
aufgeführt:
(c)
Tür 1 Verdichter-Fach und elektrische Teile
A1P.................. Hauptplatine
(d)
A2P.................. Invertierer-Platine
(e)
A3P.................. Entstörfilter-Platine
(d)
A4P.................. Platine (nur bei V3-Modellen)
(d)
BS1~BS4 ......... Druckschalter
C1~C4 ............. Kondensator
(b)
DS1.................. DIP-Schalter
E1H.................. Bodenplatten-Heizung
(f)
E1HC ............... Kurbelgehäuseheizung
F1U,F2U .......... Sicherung (31,5 A/250 V) (nur bei W1-Modellen)
13 A
F1U,F3U,F4U .. Sicherung (T 6,3 A/250 V) (nur bei V3-Modellen)
(g)
F3U~F6U ......... Sicherung (T 6,3 A/250 V) (nur bei W1-Modellen)
F6U.................. Sicherung (T 5,0 A/250 V) (nur bei V3-Modellen)
F7U.................. Sicherung (T 5,0 A/250 V) (nur bei W1-Modellen)
F7U,F8U .......... Sicherung (F 1,0 A/250 V) (nur bei V3-Modellen)
F8U,F9U .......... Sicherung (F 1,0 A/250 V) (nur bei W1-Modellen)
H1P~H7P ........ Orange LED Wartungsmonitor
HAP (A1P) ....... Grüne LED Wartungsmonitor
HAP (A2P) ....... Grüne LED Wartungsmonitor (nur bei W1-Modellen)
K1M,K2M......... Magnetschütz (nur bei Modell W1)
K1R.................. Magnetrelais (Y1S) (nur bei V3-Modellen)
K1R (A1P) ....... Magnetrelais (Y1S) (nur bei W1-Modellen)
K1R (A2P) ....... Magnetrelais (nur bei W1-Modellen)
K2R (A1P) ....... Magnetrelais (Y2S) (nur bei W1-Modellen)
K3R (A1P) ....... Magnetrelais (E1HC) (nur bei W1-Modellen)
K4R.................. Magnetrelais (E1HC) (nur bei V3-Modellen)
K10R,K11R...... Magnetrelais (nur bei V3-Modellen)
L1R .................. Drosselspule (nur bei V3-Modellen)
L1R~L3R ......... Drosselspule (nur bei W1-Modellen)
L4R .................. Drosselspule (für Ventilatormotor draußen)
M1C ................. Motor (Verdichter)
M1F ................. Motor (oberer Ventilator)
M2F ................. Motor (unterer Ventilator)
PS.................... Schaltnetzteil
Q1DI ................ Erdschluss-Schutzschalter
R1,R2 .............. Widerstand (nur bei V3-Modellen)
R1~R4 ............. Widerstand (nur bei W1-Modellen)
R1T.................. Thermistor (Luft)
R2T.................. Thermistor (Entladung)
R3T.................. Thermistor (Saugen)
R4T.................. Thermistor (Wärmetauscher)
R5T.................. Thermistor (Wärmetauscher in der Mitte)
R6T.................. Thermistor (Flüssigkeit)
R7T.................. Thermistor (Kühlrippe) (nur bei W1-Modellen)
R10T................ Thermistor (Kühlrippe) (nur bei V3-Modellen)
RC ................... Schaltkreis Signalempfänger (nur bei V3-Modellen)
S1NPH............. Druck-Sensor
S1PH ............... Hochdruckschalter
TC.................... Schaltkreis Signalübertragung (nur bei V3-Modellen)
V1R.................. Spannungsmodul
V2R.................. Spannungsmodul (nur bei W1-Modellen)
(A1P nur bei W1-Modellen,
A2P nur bei V3-Modellen)
H2P: Vorbereiten, Test = Flackernd
H2P: Fehlererkennung = Aufleuchten
(nur bei W1-Modellen)
E(D/B)(H/L)Q011~016BA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW57621-1A
