Beide Versionen werden mit einer integrierten Reserveheizung
geliefert, damit in Zeiten mit niedrigen Außentemperaturen zusätz-
liche Heizleistung zur Verfügung steht. Die Reserveheizung dient
auch als Reserve für den Fall, dass die Anlage infolge eines Defektes
ausfällt, und sie schützt im Winter die Wasserrohre draußen gegen
Einfrieren. Die Reserveheizung ist werksseitig auf eine Leistung von
6 kW eingestellt, doch kann der Installateur die Leistung auf
3 kW/2 kW begrenzen, wenn die Installationsumgebung das sinnvoll
erscheinen lässt. Die Entscheidung über die Leistungsbegrenzung
der Reserveheizung ist von der Erzielung einer Gleichgewichts-
temperatur abhängig. Siehe dazu die Schemazeichnung unten.

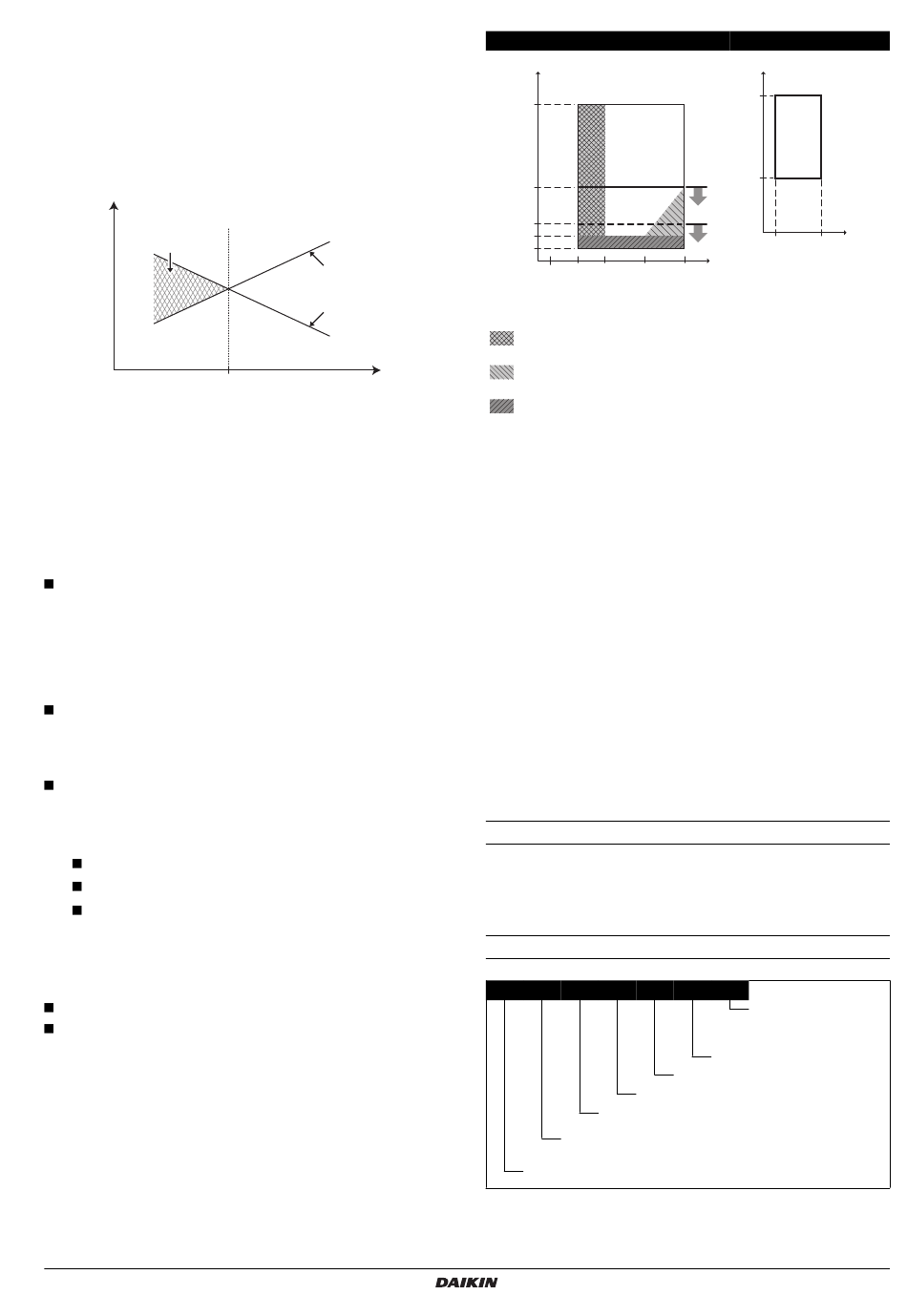

P
H
3
1
Leistung der Wärmepumpe
2
Erforderliche Heizleistung (abhängig vom Standort)
3
Zusätzliche Heizleistung, die von der Reserveheizung geliefert
wird
4
Gleichgewichtstemperatur (kann über die Benutzerschnittstelle
eingestellt werden, siehe
Seite
30)
T
Umgebungstemperatur (außen)
A
P
Heizleistung
H
Brauchwassertank (Option)
An die Inneneinheit kann optional ein Brauchwassertank
EKHW* mit integrierter elektrischer Zusatzheizung mit 3 kW
Leistungsaufnahme angeschlossen werden. Der Brauchwasser-
tank ist in drei Größen erhältlich: 150, 200 und 300 Liter. Weitere
Einzelheiten
dazu
Brauchwassertanks.
Solar-Zusatz für Brauchwassertank (Option)
Für
Informationen
über
Anschluss
siehe
die
Komponente.
Kit für Platine mit digitalem Ein- und Ausgang (Option)
An die Inneneinheit kann optional eine EKRP1HB-Platine mit
digitalem ein- und Ausgang angeschlossen werden. Damit ist
Folgendes möglich:
Ausgang entfernter Alarm
Ausgang EIN/AUS für Heizen/Kühlen
Wechselbetrieb (Erlaubnissignal für zusätzlichen Boiler)
Siehe dazu die Betriebsanleitung der Inneneinheit und die
Installationsanleitung der Platine für digitalen Ein- und Ausgang.
Aus dem Elektroschaltplan bzw. Schaltplan können Sie
entnehmen, wie die Platine an die Einheit angeschlossen wird.
Bodenplatten-Heizung EKBPHTH16A (Option)
Kit für entfernten Thermostat (Option)
An die Inneneinheit kann optional der Raumthermostat EKRTW,
EKRTWA oder EKRTR angeschlossen werden. Weitere
Informationen
dazu
Raumthermostat.
Für weitere Informationen zu diesen optionalen Kits siehe die
Installationsanleitung für die jeweilige Komponente.
E(D/B)(H/L)Q011~016BA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW57621-1A
1
2
T
4
A
"Bauseitige Einstellungen" auf
siehe
Installationsanleitung
den
EKSOLHW
Solaranlagen-
Installationsanleitung
für
siehe
Installationsanleitung
Betriebsbereich
Betriebsart Heizen
A
°C DB
35
0
–15
–20
–25
5
15
A
Außentemperatur
B
Vorlauftemperatur
Kein Wärmepumpenbetrieb, nur Reserveheizungsbetrieb
(Modelle V3 und W1)
Kein Wärmepumpenbetrieb, nur Reserveheizungsbetrieb
(nur bei Modellen V3)
Betrieb möglich, aber keine Sicherstellung der Leistung
(nur bei Modellen W1)
(*)
- Zu den Einheiten E(D/B)L* gehören spezielle Ausstattungen
(Isolierung, geheizte Platte, ...). Diese dienen dazu, in Regionen,
wo bei niedriger Außentemperatur die Luftfeuchtigkeit sehr hoch
sein kann, einen reibungslosen Betrieb zu gewährleisten. Denn
unter solchen Bedingungen kann es zu starker Eisbildung an der
luftgekühlten Rohrschlange kommen, was bei den Einheiten
E(D/B)H* zu Problemen führen kann. Falls solche
Betriebsumstände zu erwarten sind, müssen statt dessen
E(D/B)L*-Modelle installiert werden.
- Die Einheiten E(D/B)L* und E(D/B)H* verfügen über eine
Frostschutzfunktion: Die Pumpe und die Reserveheizung sorgen
dafür, dass das Wasserzirkulationssystem in jedem Fall frostfrei
gehalten wird. Falls die Stromzufuhr entweder mit Absicht oder
durch unglückliche Umstände unterbunden werden könnte,
empfehlen wir, Glykol zu benutzen.
(**)
Nur bei E(D/B)L*-Einheiten
des
Anschluss an einen Niedertarif-Netzanschluss
Diese Anlage kann an einen Niedertarif-Netzanschluss eines
Elektrizitätsversorgungsunternehmen (EVU) angeschlossen werden.
Sofern bei dieser Art Netzanschluss die Stromversorgung nicht
diese
unterbrochen wird, bleibt der Betrieb der Anlage uneingeschränkt
möglich. Für weitere Einzelheiten dazu siehe Kapitel
einen Niedertarif-Netzanschluss" auf Seite
Inhalt dieser Anleitung
Diese Installationsanleitung beschreibt, wie alle Außeneinheiten der
Modelle EDH, EBH, EDL und EBL installiert und angeschlossen
werden.
Modellkennung
ED
H
Q
zum
H = Niedrige Wassertemperatur - Umgebungsbereich 3
L = Niedrige Wassertemperatur - Umgebungsbereich 2
ED = Monoblock außen, nur Heizen
EB = Monoblock außen, Wärmepumpe
(a) Genaue Werte siehe Kapitel
Betriebsart Kühlen
A
°C DB
46
10
(
)
*
(
)
**
B
°C
25
40
55
25.
011
BA
6
V3
Stromversorgung:
V3 = 1~, 230 V, 50 Hz
W1 = 3N~, 400 V, 50 Hz
Leistung der Reserveheizung (kW)
Modell-Varianten
Angabe der Heizleistung (kW)
Kältemittel R410A
"Technische Daten" auf Seite
B
°C
5
22
"Anschluss an
(a)
48.
Installationsanleitung
