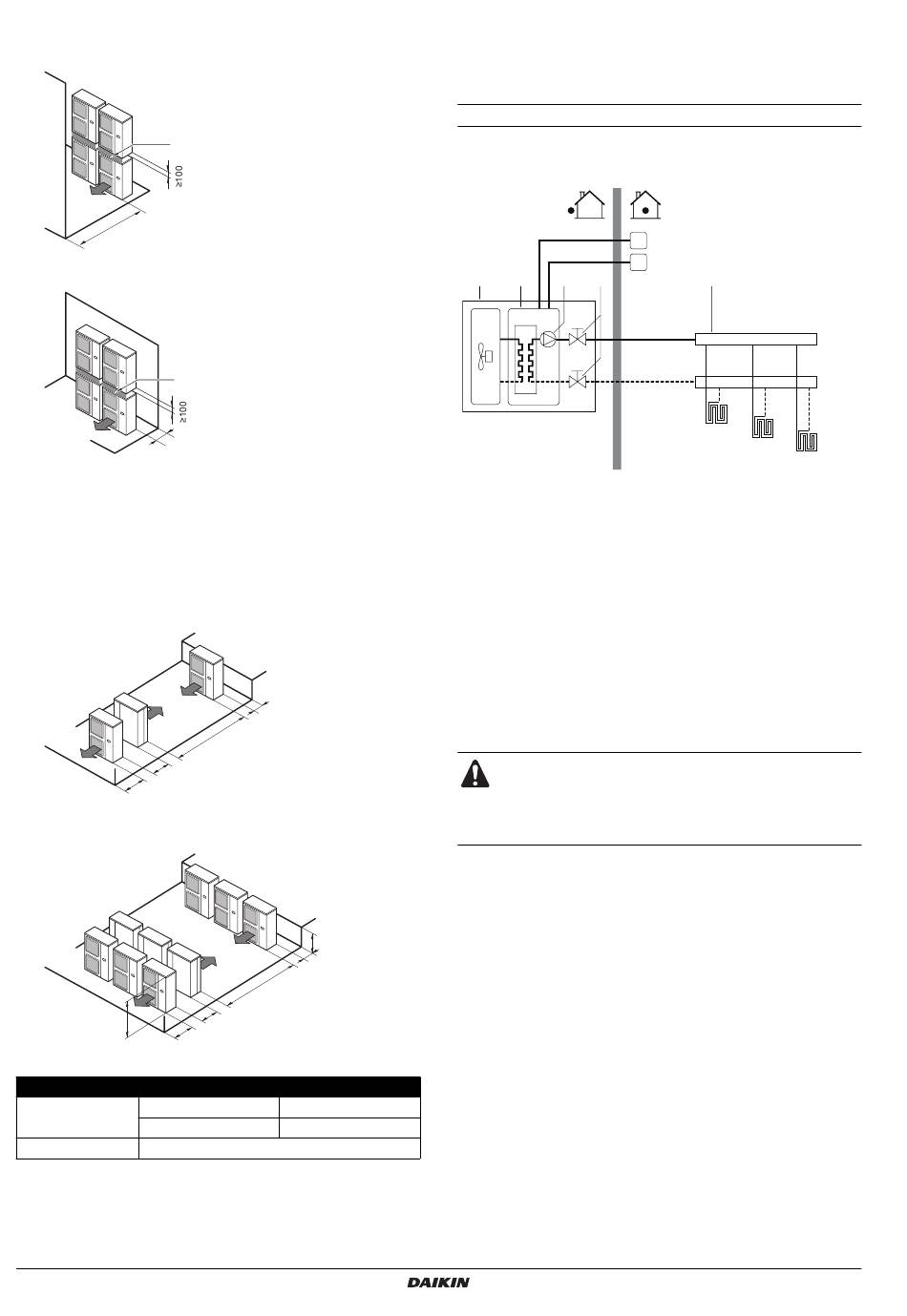

(B) Bei einer Installation mit mehreren übereinander gestapelten
Einheiten
1.
Wenn sich vor dem Luftauslass Hindernisse befinden
A
≥1000
2.
Wenn sich vor dem Lufteinlass Hindernisse befinden
A
≥300
Auf keinen Fall mehr als eine Einheit darüber stapeln.
Zur Verlegung des Ablaufrohrs der oberen Einheit muss ein Bezugs-
maß von etwa 100 mm eingehalten werden. Dichten Sie Abschnitt A
ab, so dass die aus dem Auslass strömende Luft nicht umgeleitet
wird.
(C) Bei mehreren in Reihen installierten Einheiten (z. B. auf dem
Dach)
1.
Bei Installation einer Einheit pro Reihe.
≥200
≥1000
2.
Bei Installation mehrerer Einheiten (2 Einheiten oder mehr) pro
Reihe mit Seitenverbindung.
H
≥1500
Die folgende Tabelle zeigt die Abmessungen H, A und L.
L
0<L≤1/2H
L≤H
1/2H<L
H<L
Installation nicht zulässig
Installationsanleitung
7
≥100
≥2000
L
A
≥3000
≥600
A
250
300
T
I
YPISCHE
NSTALLATIONSBEISPIELE
Die in den folgenden Beispiele gezeigten Einsatz- und Installations-
möglichkeiten dienen nur zu Illustrationszwecken.
Installationsbeispiel 1
Nur Raumheizung mit einem Raumthermostat, der an das Gerät
angeschlossen ist.
1
2
3
4
1
Einheit
2
Wärmetauscher
3
Pumpe
4
Absperrventil
5
Kollektor
(bauseitig zu liefern)
Betrieb der Einheit und Raumheizung
Wenn ein Raumthermostat (T) an der Einheit angeschlossen ist und
dieser signalisiert, dass geheizt werden muss, nimmt die Einheit den
Betrieb auf, damit beim Wasser die Austrittstemperatur erzielt wird,
welche über die Benutzerschnittstelle eingestellt worden ist.
Sobald die Raumtemperatur über dem Thermostat-Sollwert liegt,
stoppt die Einheit ihren Betrieb.
Achten Sie darauf, die Thermostatkabel an die richtigen
Anschlussklemmen anzuschließen (siehe
Thermostatkabels" auf Seite
korrekt
zu
konfigurieren
Raumthermostat-Installation" auf Seite
Einheit für Luft-Wasser-Wärmepumpensystem
I
T
5
FHL1
FHL2
FHL3
FHL1..3
Kreislauf für
Bodenheizung
(bauseitig zu liefern)
T
Raumthermostat
(optional)
I
Benutzerschnittstelle
"Anschluss des
24) und die DIP-Umschalter
(siehe
"Konfiguration
27).
E(D/B)(H/L)Q011~016BA6V3+W1
4PW57621-1A
