11. Ablauf- und Füllventil
12. Wasserfilter
Der Wasserfilter entfernt Schmutzpartikel aus dem Wasser, um
eine Beschädigung der Pumpe oder eine Verstopfung des
Verdampfers zu verhindern. Das Wasserfilter muss in regel-
mäßigen Abständen gereinigt werden. Siehe
und Wartung" auf Seite
44.
13. Manometer
Das Manometer ermöglicht, den Wasserdruck im Wasser-
kreislauf zu ermitteln.
14. Strömungsschalter
Der Strömungsschalter prüft den Durchfluss im Wasserkreislauf
und schützt den Wärmetauscher vor Einfrieren und die Pumpe
vor Beschädigung.
15. Pumpe
Die Pumpe sorgt für das Zirkulieren des Wassers im
Wasserkreislauf.
16. Thermoschutz Reserveheizung
Die Reserveheizung ist mit einem Thermoschutz ausgestattet.
Wenn die Temperatur zu hoch geworden ist, löst der Thermo-
schutzschalter aus.
17. Überhitzungssicherung Reserveheizung
Die Reserveheizung ist mit einer Überhitzungssicherung
ausgestattet. Wenn die Temperatur zu hoch wird (höher als der
Thermoschutz
der
Reserveheizung
Überhitzungssicherung durch.
18. Druckentlastungsventil
Das Druckentlastungsventil verhindert, dass im Wasserkreislauf
ein zu hoher Wasserdruck entstehen kann. Bei Erreichen eines
Drucks von 3 bar öffnet dieses Ventil, so dass etwas Wasser
abgelassen wird.

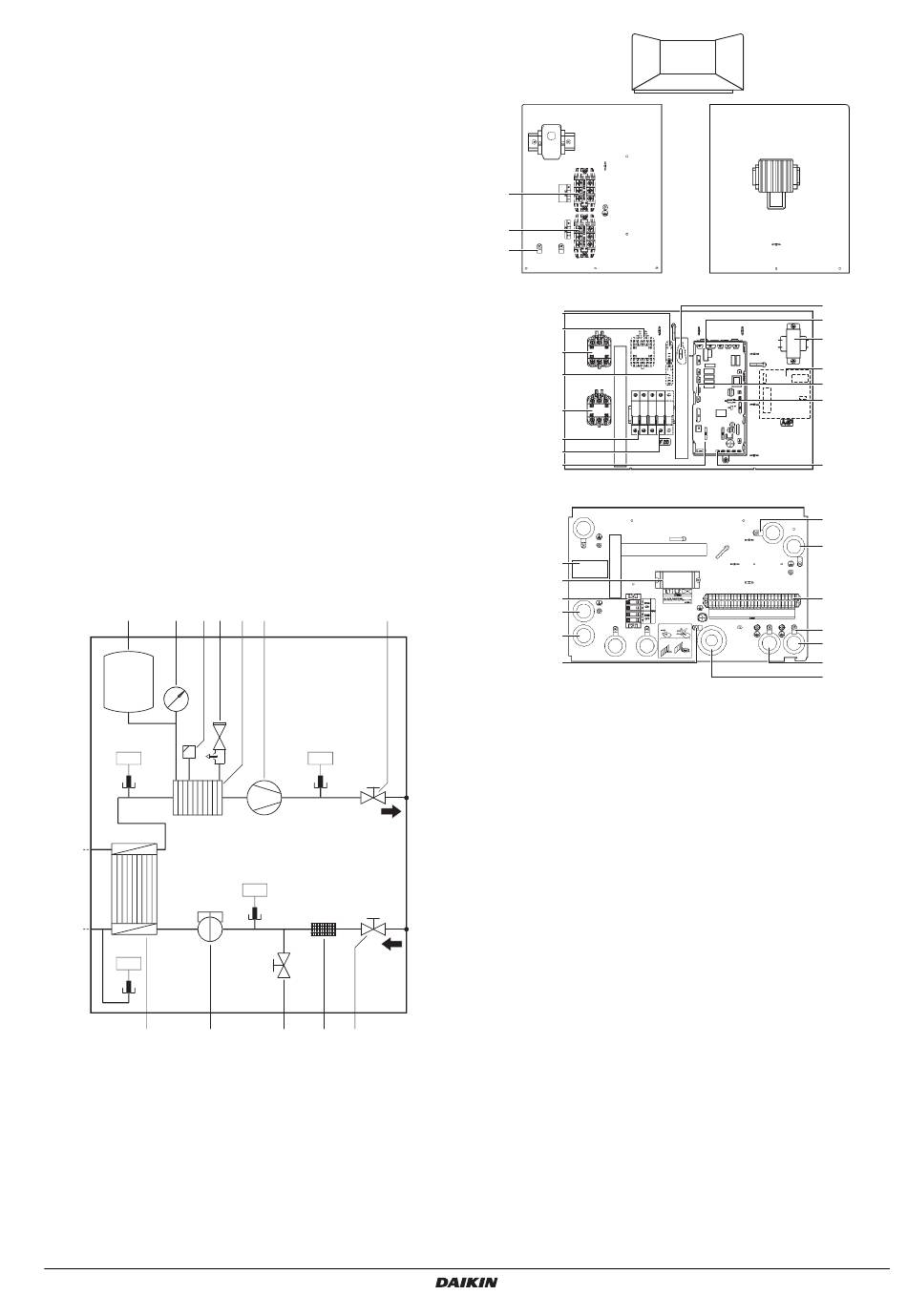

Funktionsdiagramm der Hydraulik (Tür 3)
1
2
3 4
R11T
t >
H
O
2
R13T
t >
8
9
1
Ausdehnungsgefäß
2
Manometer
3
Entlüftungsventil
4
Druckentlastungsventil
5
Reserveheizungs-
behälter mit
Reserveheizung
6
Pumpe
7
Wasserauslass-
Absperrventil
E(D/B)(H/L)Q011~016BA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW57621-1A
"Instandhaltung
zulässt),
brennt
5
6
7
R12T
t >
R14T
t >
10
11
12
8
Wärmetauscher
9
Strömungsschalter
10
Ablassventil / Füllventil
11
Filter
12
Wassereinlass-Absperrventil
mit Ablassventil
R11T
R12T
Temperatursensoren
R13T
R14T
Hauptkomponenten des Schaltkastens (Tür 2)
A
9
9
8
B
15
3
1
24
1
5
die
4
2
D
25
6
7
18
19
8
1.
Schaltschütz K1M und K5M der Reserveheizung
2.
Hauptplatine
Die Hauptplatine (gedruckte Schaltung) steuert den Betrieb der
Anlage.
3.
Schaltschütz K3M der Zusatzheizung (nur bei Anlagen mit
Brauchwassertank)
4.
Trennschalter F2B der Zusatzheizung (nur bei Anlagen mit
Brauchwassertank)
Der Trennschalter schützt die Zusatzheizung im
vor Überlast oder Kurzschluss.
tank
5.
Trennschalter F1B der Reserveheizung
Der Trennschalter schützt den elektrischen Schaltkreis der
Reserveheizung vor Überlast oder Kurzschluss.
6.
Anschlussblöcke
An die Anschlussblöcke können die bauseitig vorhandenen
Kabel auf einfache Art angeschlossen werden.
7.
Anschlussblock für Reserveheizungs-Leistungsbegrenzer.
8.
Kabelbinderhalterungen
Zur Zugentlastung werden die bauseitig vorhandenen Kabel mit
Kabelbinderhalterungen am Schaltkasten befestigt.
9.
Anschlussblöcke
Brauchwassertank)
10. Hauptplatine Sicherung FU1
11. DIP-Schalter SS2
Der DIP-Schalter SS2 besteht aus 4 Kippschaltern, mit denen
bestimmte Installationsparameter konfiguriert werden. Siehe
"Übersicht der DIP-Schalter-Einstellungen" auf Seite
12. Fassung X13A
Die Fassung X13A ist für Anschluss des Schaltschütz K3M (nur
bei Anlagen mit einem Brauchwassertank).
A
B
C
D
X3M,
X4M
(nur
für
Installationen
Installationsanleitung
C
14
FU2
10
FU1
16
17
12
X13A
11
SS2
13
X9A
8
23
6
8
21
20
22
Brauchwasser-
mit
27.
14
