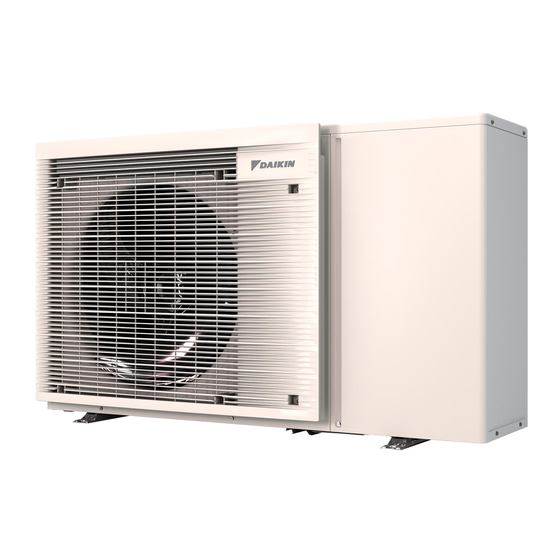

Daikin Altherma 3 M EBLA04E2V3 Referenzhandbuch Für Den Benutzer
Vorschau ausblenden
Andere Handbücher für Altherma 3 M EBLA04E2V3:
- Betriebsanleitung (24 Seiten) ,
- Installationsanleitung (53 Seiten) ,
- Referenzhandbuch (300 Seiten)
Verwandte Anleitungen für Daikin Altherma 3 M EBLA04E2V3
Inhaltszusammenfassung für Daikin Altherma 3 M EBLA04E2V3
- Seite 1 Referenzhandbuch für den Benutzer Daikin Altherma 3 M EBLA04E2V3 EDLA04E2V3 EBLA06E2V3 EDLA06E2V3 EBLA08E2V3 EDLA08E2V3 EBLA04E23V3 EDLA04E23V3 EBLA06E23V3 EDLA06E23V3 EBLA08E23V3 EDLA08E23V3...
-
Seite 2: Inhaltsverzeichnis
So prüfen Sie den Fehlfunktionsspeicher........................59 Symptom: Ihnen ist in Ihrem Wohnzimmer zu kalt (warm)................... 60 Symptom: Das Wasser am Wasserhahn ist zu kalt ......................61 Symptom: Wärmepumpenausfall........................... 61 Referenzhandbuch für den Benutzer EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 3 Symptom: Das Gerät macht nach der Inbetriebnahme gurgelnde Geräusche ............. 62 9 Standortwechsel Übersicht: Standortwechsel ............................64 10 Entsorgung 11 Glossar 12 Monteureinstellungen: Vom Monteur auszufüllende Tabellen 12.1 Konfigurationsassistent ..............................67 12.2 Menü "Einstellungen" ..............................68 EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 4: Informationen Zu Diesem Dokument
Modell zu finden. Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Monteur verfügbar sein. Die Original-Dokumentation ist in Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. -
Seite 5: Bedeutung Der Warnhinweise Und Symbole
4 Drücken Sie den linken Regler, um das Untermenü aufzurufen. 1.1 Bedeutung der Warnhinweise und Symbole GEFAHR Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 6: Erläuterung
In der Dokumentation verwendete Symbole: Symbol Erläuterung Kennzeichnet den Titel einer Abbildung oder den Verweis darauf. Beispiel: " 1–3 Titel Abbildung" bedeutet "Abbildung 3 in Kapitel 1". EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 7 Informationen zu diesem Dokument Symbol Erläuterung Kennzeichnet den Titel einer Tabelle oder den Verweis darauf. Beispiel: " 1–3 Titel Tabelle" bedeutet "Tabelle 3 in Kapitel 1". EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 8: Sicherheitshinweise Für Benutzer
KEINE Wasser enthaltenden Gegenstände oben auf der Einheit ablegen. VORSICHT ▪ KEINE Gegenstände oder Geräte oben auf der Einheit ablegen. ▪ NICHT auf die Einheit steigen oder auf ihr sitzen oder stehen. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 9: Instruktionen Für Sicheren Betrieb
Zündquellen (z. B.: offene Flammen, ein in Betrieb befindliches, gasbetriebenes Gerät oder eine in Betrieb befindliche elektrische Heizung) und so gelagert werden, dass mechanische Schäden verhindert werden. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 10 Sie die Entlüftung durchführen möchten, ausreichend belüftet ist. Grund: Kältemittel kann durch eine Undichtigkeit in den Wasserkreislauf und nachfolgend in den Raum gelangen, wenn Sie die Heizverteilsysteme oder Kollektoren entlüften. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 11: Über Das System
C Nutzfläche. Beispiel: Garage. a Wärmepumpe des Außengeräts b Fußbodenheizung c Wärmepumpen-Konvektoren oder Ventilator-Konvektoren d Bedieneinheit e Spezielle Komfort-Benutzerschnittstelle (BRC1HHDA wird als Raumthermostat verwendet) f Brauchwasserspeicher (BW-Speicher) EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 12: Kurzanleitung
Benutzer-Pincode Der Benutzer-Pincode ist 0000. Benutzer 0000 Pincode Erweiterter Endbenutzer Der Erweiterter Benutzer-Pincode ist 1234. Nun sind zusätzliche Menüelemente für den Benutzer sichtbar. Erweiterter Benutzer 1234 EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 13: Raumheizung/-Kühlung
2 Ändern Sie die Soll-Raumtemperatur. °C – Raum a Ist-Raumtemperatur b Soll-Raumtemperatur So ändern Sie die Soll-Vorlauftemperatur Sie können den Vorlauftemperatur-Sollwert-Bildschirm verwenden, um die Soll- Vorlauftemperatur abzulesen und anzupassen. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 14: So Ändern Sie Die Witterungsgeführte Kurve Für Die Raumheizungs-/Kühlzonen
(Standard) und 2-Punkte-Kurve. Bei Bedarf können Sie den Typ unter [2.E] Hauptzone > Typ witterungsgeführte Kurve ändern. Die Methode zum Anpassen der Kurve hängt vom Typ ab. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 15: Steilheit-Korrektur-Kurve
Weitere Informationen Nähere Informationen finden Sie auch unter: ▪ "5.4 Ein-/Ausschalten des Betriebs" [ 25] ▪ "5.6 Regelung der Raumheizung/-kühlung" [ 28] ▪ "5.8 Voreinstellwerte und Programme" [ 36] ▪ "5.9 Witterungsgeführte Kurve" [ 46] EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 16: Brauchwasser
Eco-Sollwert [5.3] und Warmhalte-Sollwert [5.4] anpassen. Weitere Informationen Nähere Informationen finden Sie auch unter: ▪ "5.4 Ein-/Ausschalten des Betriebs" [ 25] ▪ "5.7 Brauchwasserregelung" [ 32] ▪ "5.8 Voreinstellwerte und Programme" [ 36] EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 17: Betrieb
Regler und Tasten Sie verwenden die Regler und Tasten: ▪ Zur Navigation durch die Bildschirme, Menüs und Einstellungen des LCD- Bildschirms ▪ Zum Festlegen von Werten EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 18 Seite des Bildschirms angezeigt werden. ▪ : Rechten Regler drehen. Durch die möglichen Werte und Einstellungen navigieren. ▪ : Rechten Regler drücken. Auswahl bestätigen und zum nächsten Menüelement wechseln. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 19: Menüstruktur: Übersicht Über Die Benutzereinstellungen
(**) Nur für den Monteur zugänglich (***) Nur zutreffend, wenn WLAN installiert wurde INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 20: Mögliche Bildschirme: Überblick
Symbole, die für Ihre Konfiguration gelten, sind auf dem Startbildschirm sichtbar. 26 Feb 2020 22:19 Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Hauptmenüs. Gehen Sie zum Hauptmenübildschirm. Aktivieren/deaktivieren Sie Brotkrumen. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 21 Smart Energy wird derzeit für die Raumheizung verwendet. Smart Energy wird derzeit für Brauchwasser verwendet. Betriebsmodus Kühlen Heizen Außen / geräuscharmer Betrieb Gemessene Außentemperatur Geräuscharmer Betrieb aktiv Außengerät Brauchwasserspeicher Eigenständiger Speicher installiert Wasserdruck EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
- Seite 22 Weitere Informationen dazu finden Sie unter "8.1 So zeigen Sie den Hilfetext im Fall eines Fehlers an" [ 59]. Wenn der entsprechende Betrieb (z. B. die Raumheizung) nicht aktiv ist, ist der Kreis ausgegraut. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 23: Hauptmenübildschirm
Legen Sie die Brauchwasserspeicher- Speicher Temperatur fest. Bietet Zugriff auf die Benutzereinstellungen, wie den Urlaubsmodus und den Benutzereinstellunge geräuscharmen Betrieb. Zeigt Daten und Informationen zum Information Außengerät an. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 24: Sollwert-Bildschirm
– Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Untermenüs. Gehen Sie zum Untermenü. Passen Sie die Soll-Temperatur an und übernehmen Sie sie automatisch. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 25: Detaillierter Bildschirm Mit Werten
5.4 Ein-/Ausschalten des Betriebs 5.4.1 Visuelle Anzeige Bestimmte Funktionen des Geräts können separat aktiviert oder deaktiviert werden. Wenn eine Funktion deaktiviert ist, entsprechende Temperatursymbol auf dem Startbildschirm ausgegraut. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 26: So Schalten Sie Es Ein Oder Aus
([C.2]: Betrieb > Heizen/Kühlen), bleibt der Wasserrohr-Frostschutz aktiv, wenn er aktiviert wurde. 1 Gehen Sie zu [C.2]: Betrieb > Heizen/Kühlen. Betrieb Heizen/Kühlen Speicher 2 Setzen Sie den Betrieb auf Ein oder Aus. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 27: Auslesen Von Informationen
Aktuelle Betriebsart Beispiel: Abtau-/Ölrückführungsmodus [8.7] Info Versionsinformationen über das System [8.8] Verbindungsstatus Informationen zum Verbindungsstatus des Geräts, des Raumthermostats und des WLAN. [8.9] Betriebsstunden Betriebsstunden bestimmter Systemkomponenten EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 28: Regelung Der Raumheizung/-Kühlung
Wenn das Gerät nicht in Betrieb ist, zeigt die Statusanzeige eine mit einem Intervall von ungefähr 5 Sekunden blau pulsierende Anzeige. ▪ Wenn das Gerät in Betrieb ist, leuchtet die Statusanzeige dauerhaft blau. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 29: Ermitteln, Welche Temperaturregelung Sie Verwenden
Überprüfen Sie die vom Monteur ausgefüllte Tabelle der Monteureinstellungen. So ermitteln Sie, welche Temperaturregelung Sie verwenden (Methode 2) Sie können auf dem Startbildschirm sehen, welche Temperatursteuerung Sie verwenden. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 30: So Ändern Sie Die Soll-Raumtemperatur
▪ Die Soll-Raumtemperatur wird auf den programmierten Wert zurückgesetzt, wenn eine programmierte Aktion auftritt. Sie können das programmierte Verhalten vermeiden, indem Sie das Programm (vorübergehend) deaktivieren. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 31: So Ändern Sie Die Soll-Vorlauftemperatur
▪ Die Soll-Vorlauftemperatur wird auf den programmierten Wert zurückgesetzt, wenn eine programmierte Aktion auftritt. Sie können das programmierte Verhalten vermeiden, indem Sie das Programm (vorübergehend) deaktivieren. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 32: Brauchwasserregelung
Weitere Informationen dazu finden Sie unter "5.9 Witterungsgeführte Kurve" [ 46]. So ermitteln Sie, welchen Brauchwassermodus Sie verwenden (Methode 1) Überprüfen Sie die vom Monteur ausgefüllte Tabelle der Monteureinstellungen. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 33: Warmhaltebetrieb
Wenn der Brauchwasserspeichermodus auf "Warmhalten" eingestellt ist, ist die Gefahr von Leistungsengpässen bzw. der Beeinträchtigung des Komforts beträchtlich. Bei einem häufigen Warmhaltebetrieb wird die Raumheiz-/Kühlfunktion regelmäßig unterbrochen. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 34: Programmmodus
Sollwert erreicht (Beispiel: 45°C). Dies gewährleistet, dass jederzeit eine minimale Warmwassermenge verfügbar ist. Beispiel: 60°C 50°C 45°C 35°C 15°C 00:00 07:00 14:00 21:00 Brauchwassertank-Temperatur t Zeit EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 35: So Ändern Sie Die Brauchwasser-Temperatur
Sie können nicht bis zur nächsten programmierten Aktion warten, um den Brauchwasserspeicher aufzuheizen. Dann können Sie den Hochleistungsbetrieb aktivieren. Der Brauchwasserspeicher beginnt mit dem Aufheizen des Wassers auf die Komfort-Temperatur. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 36: Voreinstellwerte Und Programme
Bivalent durch den Monteur aktiviert wurde. Zusätzlich zu den benutzerdefinierten Voreinstellwerten enthält das System auch einige systemdefinierte Voreinstellwerte, die Sie beim Programmieren von Programmen verwenden können. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 37: Verwenden Und Programmieren Von Programmen
2 Wählen Sie den Namen des aktuellen Programms. Benutzerdef. 1 3 Wählen Sie Wählen. Löschen Umbenennen Wählen 4 Wählen Sie das Programm aus, das Sie aktuell verwenden möchten. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 38 Mögliche Aktionen: Vorlauftemperatur für die ▪ Im Fall einer witterungsgeführten Option: Hauptzone im Kühlmodus. Verschiebung der Temperaturen innerhalb des Bereichs. ▪ Andernfalls: Temperaturen innerhalb des Bereichs EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
- Seite 39 Speichertemperatur noch nicht erreicht wurde. Hinweis: Im Modus Programm + Warmhalten berücksichtigt das System auch den benutzerdefinierten Voreinstellwert [5.4] Warmhalte-Sollwert. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 40: Programmbildschirm: Beispiel
Hauptzone festgelegt wird. INFORMATION Die Vorgehensweisen zur Programmierung anderer Programme sind identisch. So programmieren Sie das Programm: Überblick Beispiel: Sie möchten das folgende Programm programmieren: Benutzerdef. 1 EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 41 1 Wählen Sie den Tag aus, für den Sie den Inhalt löschen möchten. Zum Beispiel Freitag Benutzerdef. 1 2 Wählen Sie Löschen. Löschen Bearbeiten Kopieren 3 Wählen Sie zur Bestätigung OK. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
- Seite 42 So kopieren Sie das Programm für die anderen Wochentage 1 Wählen Sie Montag. Benutzerdef. 1 2 Wählen Sie Kopieren. Löschen Bearbeiten Kopieren Ergebnis: Neben dem kopierten Tag wird "C" angezeigt. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
- Seite 43 Sie den Eintrag mit dem rechten Regler. 8:00 21°C 23:00 18°C --:-- 4 Bestätigen Sie die Änderungen. 5 Wählen Sie Samstag. 6 Wählen Sie Kopieren. 7 Wählen Sie Sonntag. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 44: Nutzungsbeispiel: Sie Arbeiten In Einem 3-Schicht-System
Im System können Sie die folgenden Energiepreise festlegen: ▪ einen festgelegten Gastarif ▪ 3 Stromtarifstufen ▪ einen Wochentimer für Stromtarife. Beispiel: So stellen Sie Energiepreise an der Bedieneinheit ein EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 45 Über Energiepreise im Fall einer Prämie je kWh erneuerbarer Energie Beim Einstellen der Strompreise kann eine Prämie in Betracht gezogen werden. Obwohl die laufenden Kosten steigen können, werden die Gesamtbetriebskosten unter Berücksichtigung der Rückerstattung optimiert. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 46: Witterungsgeführte Kurve
Daher ist es mit einem Temperaturfühler an der Nordwand des Gebäudes verbunden. Wenn die Außentemperatur sinkt oder steigt, gleicht das Gerät dies unmittelbar aus. So muss das Gerät nicht auf die Rückmeldung vom Thermostat EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 47: 2-Punkte-Kurve
Zusatzzone bzw. des Speichers korrekt konfigurieren. Siehe "5.9.4 Verwenden der witterungsgeführten Kurven" [ 50]. 5.9.2 2-Punkte-Kurve Definieren Sie die witterungsgeführte Kurve mit diesen beiden Sollwerten: ▪ Sollwert (X1, Y2) ▪ Sollwert (X2, Y1) EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 48: Steilheit-Korrektur-Kurve
Sie die Korrektur, um die Vorlauftemperatur für alle Umgebungstemperaturen gleichermaßen zu erhöhen. Beispiele Witterungsgeführte Kurve, wenn die Steilheit ausgewählt ist: EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 49 Beispiele für die Soll-Speichertemperatur oder Soll- Vorlauftemperatur. Das Symbol entspricht dem Heizverteilsystem für diese Zone: ▪ : Fußbodenheizung ▪ : Ventilator-Konvektor ▪ : Radiator ▪ : Brauchwasserspeicher EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 50: Verwenden Der Witterungsgeführten Kurven
[5.E] Speicher > Typ witterungsgeführte Kurve Einschränkung: Nur für Monteure verfügbar. So ändern Sie die witterungsgeführte Kurve Zone Gehen Sie zu … Hauptzone – Heizung [2.5] Hauptzone > Witterungsgeführte Heizkurve EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 51: Steilheit
Bei kalten Außentemperaturen … Außentemperaturen … Kalt ↑ — ↑ — Warm ↓ — ↓ — Kalt — ↑ — ↑ Kalt Kalt ↑ ↑ ↑ ↑ EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 52: Weitere Funktionen
So programmieren Sie ein Programm für den geräuscharmen Betrieb Einschränkung: Nur möglich, wenn dies durch den Monteur aktiviert wurde. 1 Rufen Sie [7.4.2] auf: Benutzereinstellungen > Leise > Zeitprogramm. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 53: Verwenden Des Ferienbetriebs
2 Legen Sie den ersten Tag Ihres Urlaubs fest. — ▪ Gehen Sie zu [7.3.2]: Von. ▪ Wählen Sie ein Datum aus. ▪ Bestätigen Sie die Änderungen. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 54: Verwenden Des Wlan
Informationen bereitgestellt werden: [D] Drahtlos-Gateway Benutzerprofil Betrieb [D.1] Modus Drahtlos-Gateway [D.2] Neu starten Fehler Raum [D.3] WPS [D.4] Aus Cloud entfernen [D.5] Heim-Netzwerkverbindung [D.6] Cloud-Verbindung EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 55 [D.6] Cloud-Verbindung: Lesen Sie den Status der Verbindung mit der Cloud aus: 1 Gehen Sie zu [D.6]: Drahtlos-Gateway > Cloud- Verbindung. 2 Lesen Sie den Verbindungsstatus aus: ▪ Nicht verbunden ▪ Verbunden EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 56: Tipps Zum Energiesparen
Erstellen Sie das Programm so, dass die Brauchwasserpumpe NUR zu den Tageszeiten eingeschaltet ist, an denen sofort Warmwasser bereitstehen muss. Beispiel: Dies ist etwa morgens und abends der Fall. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 57: Wartung Und Service
Zündquellen (z. B.: offene Flammen, ein in Betrieb befindliches, gasbetriebenes Gerät oder eine in Betrieb befindliche elektrische Heizung) und so gelagert werden, dass mechanische Schäden verhindert werden. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 58 Formel zur Berechnung der Menge des CO -Äquivalents in Tonnen: GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000 Wenden Sie sich an Ihren Installateur, um weitere Informationen dazu zu erhalten. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 59: Fehlerdiagnose Und -Beseitigung
8.2 So prüfen Sie den Fehlfunktionsspeicher Bedingungen: Die Zugriffserlaubnisstufe ist auf Erweiterter Endbenutzer gesetzt. 1 Gehen Sie zu [8.2]: Information > Fehlerübersicht. Sie sehen eine Liste der letzten Fehler. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 60: Symptom: Ihnen Ist In Ihrem Wohnzimmer Zu Kalt (Warm)
Heizverteilsystem-Typ. Siehe "5.6.5 So ändern Sie die Soll- Vorlauftemperatur" [ 31]. Die witterungsgeführte Kurve ist falsch Passen Sie die witterungsgeführte Kurve festgelegt. an. Siehe "5.9 Witterungsgeführte Kurve" [ 46]. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 61: Symptom: Das Wasser Am Wasserhahn Ist Zu Kalt
Um eine manuelle Wiederherstellung über die Bedieneinheit vorzunehmen, rufen Sie den Fehler-Hauptmenübildschirm auf und prüfen, ob die Reserveheizung und/oder die Zusatzheizung den gesamten Heizbedarf übernehmen kann. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 62: Symptom: Das Gerät Macht Nach Der Inbetriebnahme Gurgelnde Geräusche
59]. Wir empfehlen, eine Entlüftung über die Entlüftungsfunktion des Geräts durchzuführen (vom Monteur durchzuführen). Wenn Sie das Heizverteilsystem oder die Kollektoren entlüften, beachten Sie Folgendes: EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 63 Grund: Kältemittel kann durch eine Undichtigkeit in den Wasserkreislauf und nachfolgend in den Raum gelangen, wenn Sie die Heizverteilsysteme oder Kollektoren entlüften. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04...
-
Seite 64: Standortwechsel
Wenn Sie Teile des Systems umstellen möchten, wenden Sie sich an den Monteur. Die Kontakt/Helpdesk-Nr. kann an der Bedieneinheit angezeigt werden. 1 Gehen Sie zu [8.3]: Information > Händlerinformation. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 65: Entsorgung
Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 66: Glossar
Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. -
Seite 67: Monteureinstellungen: Vom Monteur Auszufüllende Tabellen
Typ witterungsgeführte Kurve [2.E] Zusatzzone (nur wenn [4.4]=1, Dual-Zone) Heizungssystem [3.7] Steuerung (schreibgeschützt) [3.9] Sollwertmodus [3.4] Zeitprogramm [3.1] Typ witterungsgeführte Kurve [3.C] (schreibgeschützt) Speicher (falls zutreffend) EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... -
Seite 68: Menü "Einstellungen
Sollwertmodus [5.B] Typ witterungsgeführte Kurve [5.E] (schreibgeschützt) 12.2 Menü "Einstellungen" Einstellung Ausfüllen … Hauptzone Externer Thermostattyp [2.A] Zusatzzone (falls zutreffend) Externer Thermostattyp [3.A] Information Händlerinformation [8.3] EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3 Referenzhandbuch für den Benutzer Daikin Altherma 3 M 4P685231-1 – 2022.04... - Seite 72 4P685231-1 2022.04 Verantwortung für Energie und Umwelt...
