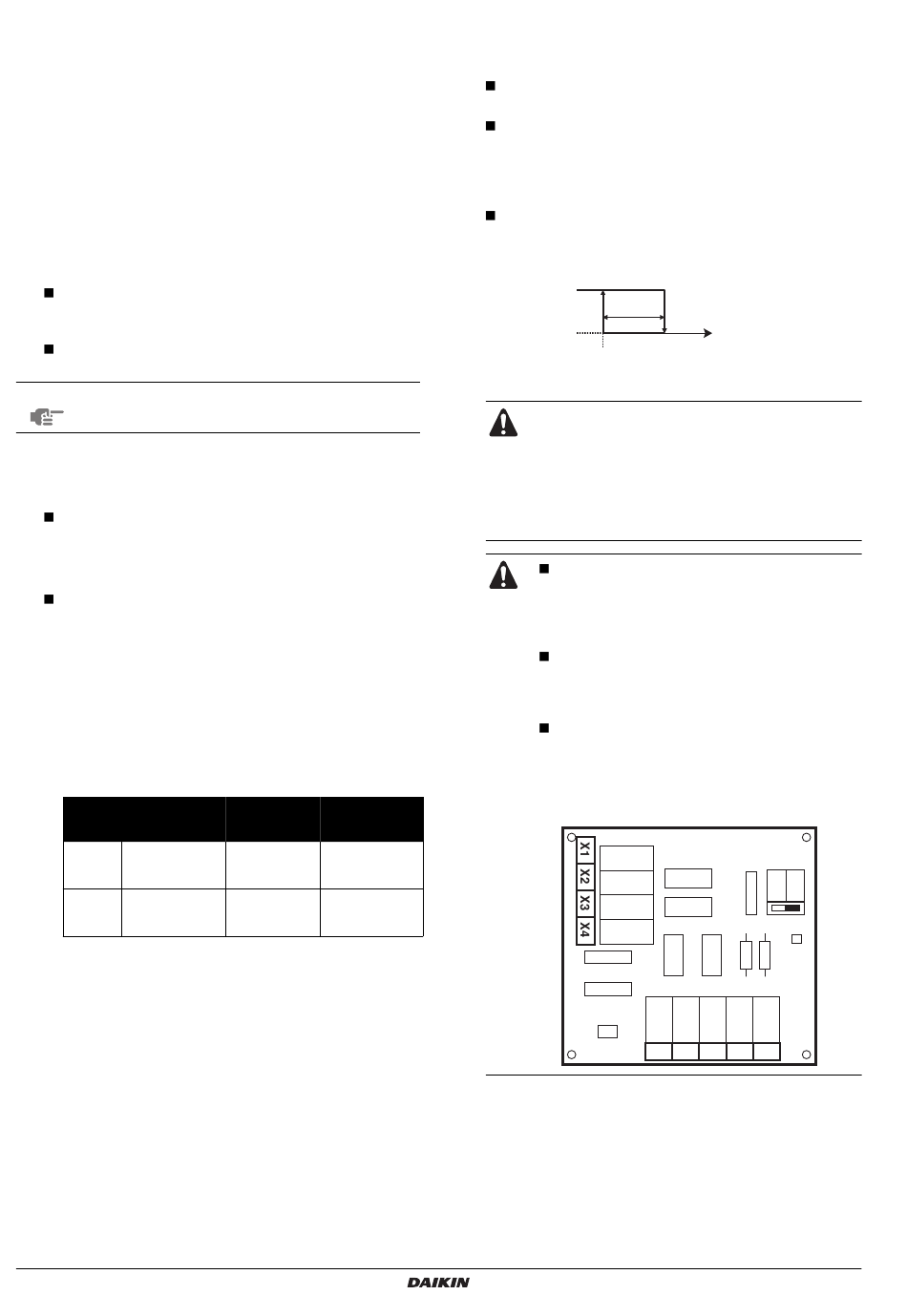

[A] Geräuscharmer Betrieb
Diese Einstellung ermöglicht, den gewünschten Modus für geräusch-
armen Betrieb auszuwählen. Es gibt zwei Modi für geräuscharmen
Betrieb: Modus A und Modus B.
In Modus A wird dem Gerät die höchste Priorität in der Hinsicht
eingeräumt, dass es unter allen Umständen möglichst geräuscharm
arbeitet. Die Geschwindigkeiten von Ventilator und Verdichter werden
auf einen bestimmten Prozentsatz der Normalbetriebs-Kapazität
reduziert (und damit deren Leistung). In bestimmten Fällen kann sich
das durch eine reduzierte Wirkung bemerkbar machen.
Im Modus B kann der geräuscharme Betrieb außer Kraft gesetzt
werden, wenn vom System eine höhere Leistung gefordert wird. In
bestimmten Fällen kann das dazu führen, dass das Gerät nicht mehr
ganz so geräuscharm arbeitet, damit die angeforderte Leistung
erbracht werden kann.
[A-00] Modus für geräuscharmen Betrieb: Legt fest, ob für
geräuscharmen Betrieb Modus A (0) oder Modus B (2) in
Kraft sein soll.
[A-01] Parameter 01: Diese Einstellung nicht ändern. Lassen
Sie den Standardwert eingestellt.
HINWEIS
Stellen Sie nur einen der erwähnten Werte ein.
[C] Konfiguration auf Platine EKRP1HB mit digitalem Ein- und
Ausgang
Solar Prioritäts-Modus
[C-00] Solar Prioritäts-Modus, Einstellung: Für Informationen
über den EKSOLHW Solaranlagen-Anschluss siehe die
Installationsanleitung für diese Komponente.
Alarm-Ausgabe-Logik
[C-01] Alarm-Ausgabe-Logik: Bestimmt die Logik des Alarm-
Ausgangs der EKRP1HB-Platine für für digitalen Ein- und
Ausgang.
Ist [C-01]=0, dann wird der Alarm-Ausgang unter Spannung
gesetzt,
wenn
(Standardeinstellung).
Ist [C-01]=1, dann wird der Alarm-Ausgang nicht unter
Spannung gesetzt, wenn ein Alarmzustand eintritt. Diese
Einstellung, die bauseitig vorgenommen werden kann,
ermöglicht die Unterscheidung zwischen der Erkennung
eines Alarmzustandes und der Erkennung eines Strom-
ausfalls bei der Einheit.
[C-01]
Alarm
0
Kontakt für
(Standard)
Ausgabe
geschlossen
1
Kontakt für
Ausgabe geöffnet
Wechselbetrieb
Gilt nur für Anlagen mit zusätzlichem Boiler (Wechselbetrieb, parallel
angeschlossen). Der Zweck dieser Funktion ist, auf Grundlage der
Außentemperatur zu bestimmen, welche Heizquelle für die Raum-
heizung herangezogen wird / herangezogen werden kann, entweder
die Daikin Einheit oder ein zusätzlicher Boiler.
Die bauseitige Einstellung "Wechselbetrieb (bivalent operation)"
bezieht sich nur auf den Raumheizungsbetrieb der Einheit und das
Erlaubnissignal für den zusätzlichen Boiler.
Ist "Wechselbetrieb" aktiviert, stoppt die Einheit automatisch ihren
Raumheizungsbetrieb, sobald die Außentemperatur unter den Wert
von "Wechselbetrieb EIN-Temperatur (bivalent ON temperature)"
fällt. Dann wird auch das Erlaubnissignal für den zusätzlichen Boiler
aktiv.
Installationsanleitung
38
ein
Alarmzustand
eintritt
Die Einheit wird
nicht mit Strom
Kein Alarm
versorgt
Kontakt für
Kontakt für
Ausgabe
Ausgabe
geöffnet
geöffnet
Kontakt für
Kontakt für
Ausgabe
Ausgabe
geschlossen
geöffnet
Ist Wechselbetrieb nicht aktiviert, kann die Einheit bei allen Außen-
temperaturen für die Raumheizung sorgen (siehe Betriebsbereiche),
und das Erlaubnissignal für einen zusätzlichen Boiler ist immer
deaktiviert.
[C-02] Wechselbetriebs-Status: Legt fest, ob Wechselbetrieb
aktiviert (1) oder deaktiviert (0) ist.
[C-03]
Wechselbetrieb
Außentemperatur,
Erlaubnissignal für den zusätzlichen Boiler aktiv ist (Kontakt
geschlossen,
KCR
Raumheizungsbetrieb der Inneneinheit beendet wird.
[C-04] Wechselbetrieb Hysterese: Bestimmt die Differenz
zwischen den Werten für Wechselbetrieb EIN-Temperatur
und Wechselbetrieb AUS-Temperatur.
Erlaubnissignal X1–X2 (EKRP1HB)
geschlossen
[C-04]
offen
[C-03]
T
Außentemperatur
A
VORSICHT
Bei Aktivierung von Wechselbetrieb darauf achten,
dass alle bei Installationsbeispiel 5 erwähnten Regeln
eingehalten werden.
Daikin übernehmen keine Verantwortung, wenn durch
Nichtbefolgung dieser Regel oder Abweichungen
davon Schäden entstehen.
Arbeitet die Einheit 1-phasig, kann die Kombina-
tion von Einstellung [4-03]=0/2 mit Wechsel-
betrieb bei niedrigen Außentemperaturen dazu
führen,
(Brauchwasser) nur mangelhaft arbeitet.
Der Wechselbetrieb hat sonst keine Aus-
wirkungen auf den Brauchwasser-Heizbetrieb.
Das Brauchwasser wird nach wie vor und
ausschließlich durch die Einheit aufgeheizt.
Das Erlaubnissignal für den zusätzlichen Boiler
ist angesiedelt auf der EKRP1HB (Platine für für
digitalen Ein- und Ausgang). Bei Aktivierung sind
die
Kontakte
Desaktivierung offen. Die Schemazeichnung
zeigt, wo sich dieser Kontakt befindet.
X2M
Einheit für Luft-Wasser-Wärmepumpensystem
EIN-Temperatur:
Bestimmt
bei
deren
Unterschreiten
auf
EKRP1HB)
und
T
A
dass
die
Warmwasserbereitung
X1,
X2
geschlossen,
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
E(D/B)(H/L)Q011~016BA6V3+W1
4PW57621-1A
die
das
der
bei
