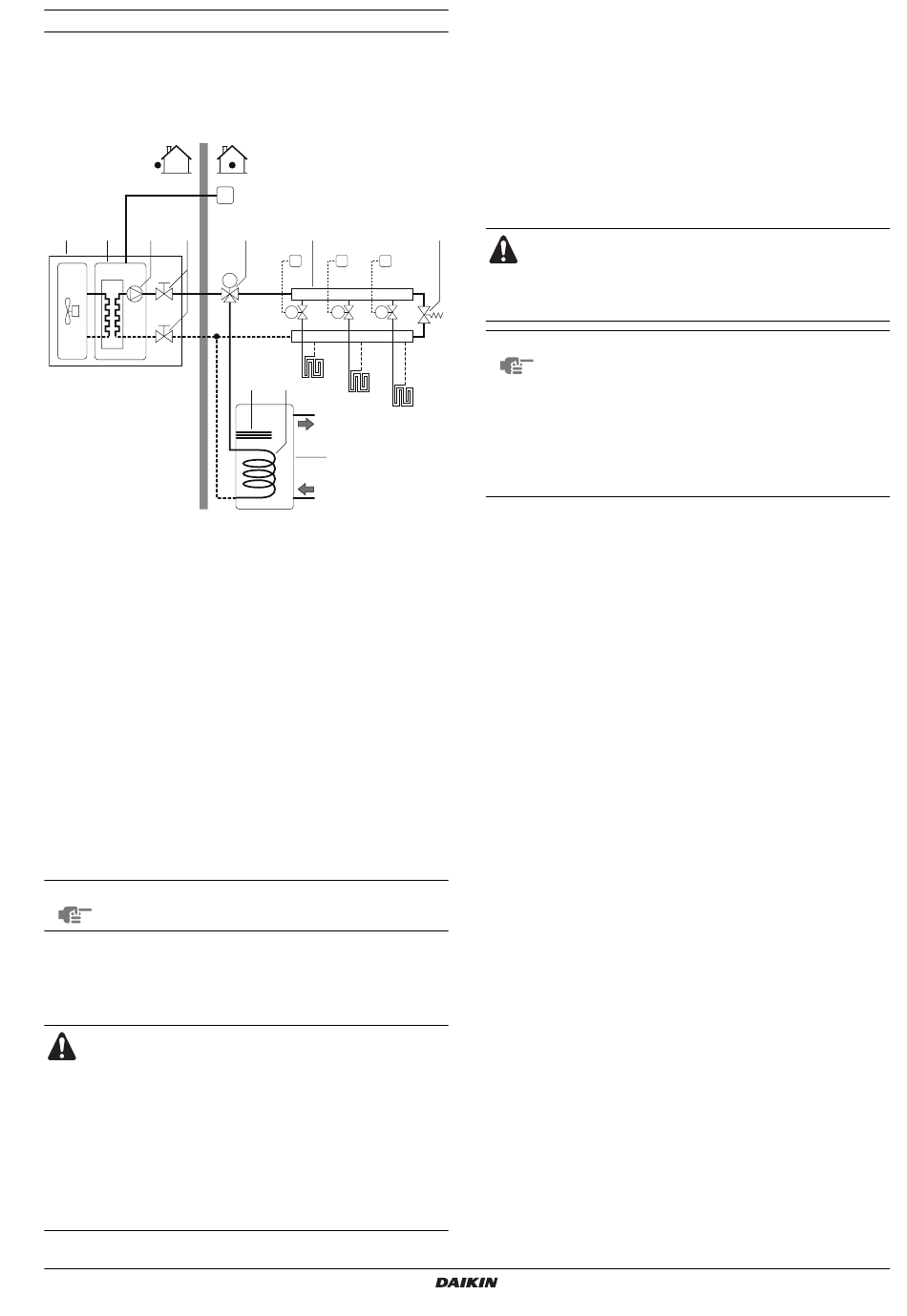

Installationsbeispiel 2
Nur Raumheizung ohne einen an die Einheit angeschlossenen
Raumthermostat. Die Temperatur wird in jedem Raum über ein Ventil
des jeweiligen Wasserkreislaufs geregelt. Brauchwasser wird über
den an der Einheit angeschlossenen Brauchwassertank zur
Verfügung gestellt.
1
2
3
4
1
Einheit
2
Wärmetauscher
3
Pumpe
4
Absperrventil
5
Kollektor (bauseitig zu
liefern)
6
Motorisiertes 3-Wege-
Ventil (optional)
7
Bypass-Ventil
(bauseitig zu liefern)
8
Zusatzheizung
9
Wärmetauscher-
Rohrschlange
Pumpenbetrieb
Ist kein Thermostat an die Einheit (1) angeschlossen, kann die
Pumpe (3) so konfiguriert werden, dass sie entweder so lange läuft,
wie die Einheit eingeschaltet ist, oder bis die erforderliche Wasser-
temperatur erreicht ist.
Einzelheiten
HINWEIS
"Konfiguration des Pumpenbetriebs" auf Seite
Raumheizung
Die Einheit (1) arbeitet so lange, bis beim abfließenden Wasser die
Soll-Temperatur erreicht ist, welche über die Benutzerschnittstelle
eingestellt worden ist.
Wird die Zirkulation im jeweiligen Raumheizungskreislauf
(FHL1..3) über ferngesteuerte Ventile (M1..3) geregelt, ist
es wichtig, ein Bypass-Ventil (7) vorzusehen, um zu ver-
hindern, dass der als Sicherheitseinrichtung fungierende
Strömungsschalter aktiviert wird.
Das Bypass-Ventil sollte so ausgewählt werden, dass zu
jeder Zeit der Mindest-Wasserdurchfluss gewährleistet ist,
wie er unter
"Wasser-Rohrleitungssystem" auf Seite 15
angegeben ist.
Es wird empfohlen, ein durch Druckdifferenz gesteuertes
Bypass-Ventil auszuwählen.
E(D/B)(H/L)Q011~016BA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW57621-1A
I
6
5
T1
T2
T3
M
M1
M2
M3
8
9
FHL1
FHL2
10
10
Brauchwassertank
(Option)
FHL1..3
Kreislauf für Boden-
heizung (bauseitig zu
liefern)
T1..3
Einzelner
Raumthermostat
(bauseitig zu liefern)
M1..3
Einzelnes motorisiertes
Ventil, um Kreislauf FHL1
zu regeln (bauseitig zu
liefern)
I
Benutzerschnittstelle
zur
Pumpenkonfiguration
Warmwasserbereitung (Brauchwasser)
Wenn der Brauchwasser-Heizmodus aktiviert ist (entweder manuell
durch den Anwender oder automatisch durch eine Zeitschaltuhr),
wird
die
Brauchwasser-Solltemperatur
Wärmetauscher und elektrischer Zusatzheizung kombiniert die
Heizleistung liefern.
Wenn die Brauchwassertemperatur unter dem vom Anwender
konfiguriertem Sollwert ist, wird das 3-Wege-Ventil aktiviert, um das
Brauchwasser mit Hilfe der Wärmepumpe zu erwärmen. Bei hohem
Brauchwasserbedarf oder wenn das Brauchwasser eine ziemlich
hohe Temperatur haben soll, kann die Zusatzheizung (8) den
zusätzlichen Heizbedarf abdecken.
7
Es kann entweder ein 2-polig oder 3-polig anzuschließen-
des 3-Wege-Ventil angeschlossen werden (6). Achten Sie
darauf, dass das 3-Wege-Ventil korrekt eingepasst wird.
Weitere Einzelheiten dazu siehe
Wege-Ventils" auf Seite
HINWEIS
FHL3
siehe
28.
24.
Die Einheit kann so konfiguriert werden, sodass bei
niedrigen
Außentemperaturen
ausschließlich durch die Zusatzheizung erwärmt wird.
Dadurch wird sichergestellt, dass die Wärmepumpen-
leistung vollständig für die Raumheizung genutzt wird.
Einzelheiten zur Konfiguration der Brauchwassertank-
Beheizung bei niedrigen Außentemperaturen siehe
"Bauseitige Einstellungen" auf Seite
Einstellungen [5-02] bis [5-04].
dadurch
erzielt,
dass
"Verkabelung des 3-
das
Brauchwasser
30, bauseitige
Installationsanleitung
8
