Programmierung
5.1.3 Ein- und Ausgänge
Analog
Auswahl
Ausgang
Alarm Modus
Dieser Parameter zeigt den Bereich des analogen
Ausgangssignals: 0 bis 100% (= Skalenendwert). Fol-
gende Bereiche stehen Ihnen zur Verfügung:

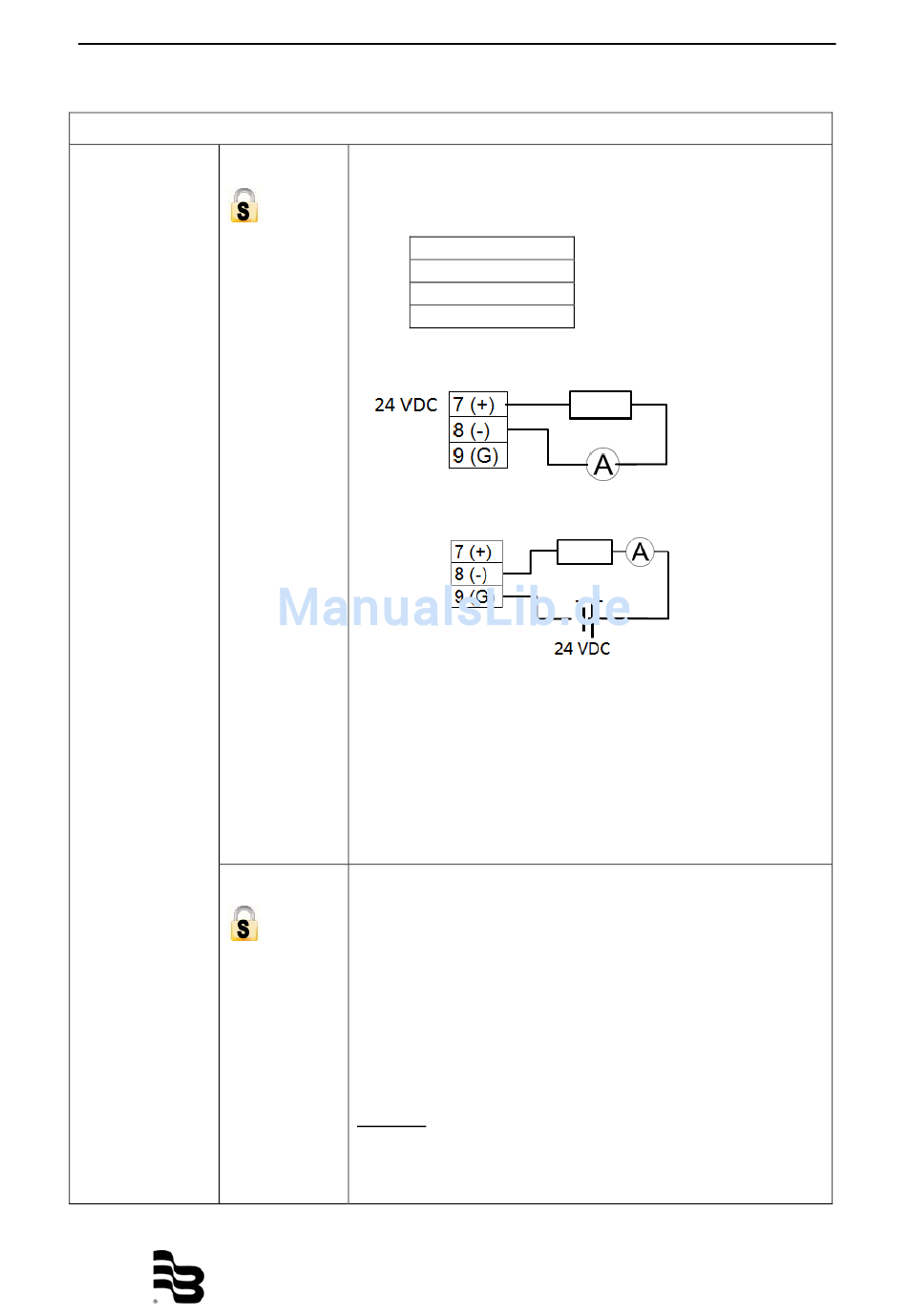

Stromausgang
0 bis 20 mA
4 bis 20 mA
0 bis 10 mA
Analogausgang aktiv
Analogausgang passiv
Achtung:
Bei einer Fehlermeldung reagiert der Stromausgang
gemäß unten aufgeführten bzw. eingestellten „Alarm-
modus".
Haben Sie bidirektionalen Durchfluss gewählt, können
Sie sich die Durchflussrichtung über die digitalen Aus-
gänge anzeigen lassen.
Verhalten des Analogausgangs bei Alarm. Drei Optionen
stehen zur Verfügung: OFF, LOW und HIGH.
OFF: Analogsignal bleibt unverändert.
LOW: Während eines Alarms liegt das Analogsignal um 2
mA unter dem programmierten unteren Bereich (nur bei
einem Bereich von 4-20 mA).
HIGH: Während eines Alarms liegt das Analogsignal um
2 mA über dem programmierten oberen Bereich.
Beispiel: Wenn der Analogbereich 4 bis 20 mA beträgt
und der Alarmmodus auf HIGH programmiert ist, dann
wird während einer Fehlermeldung ein Strom von 22 mA
ausgegeben.
