Störungssuche und –beseitigung

6.1 Kontroll LEDs

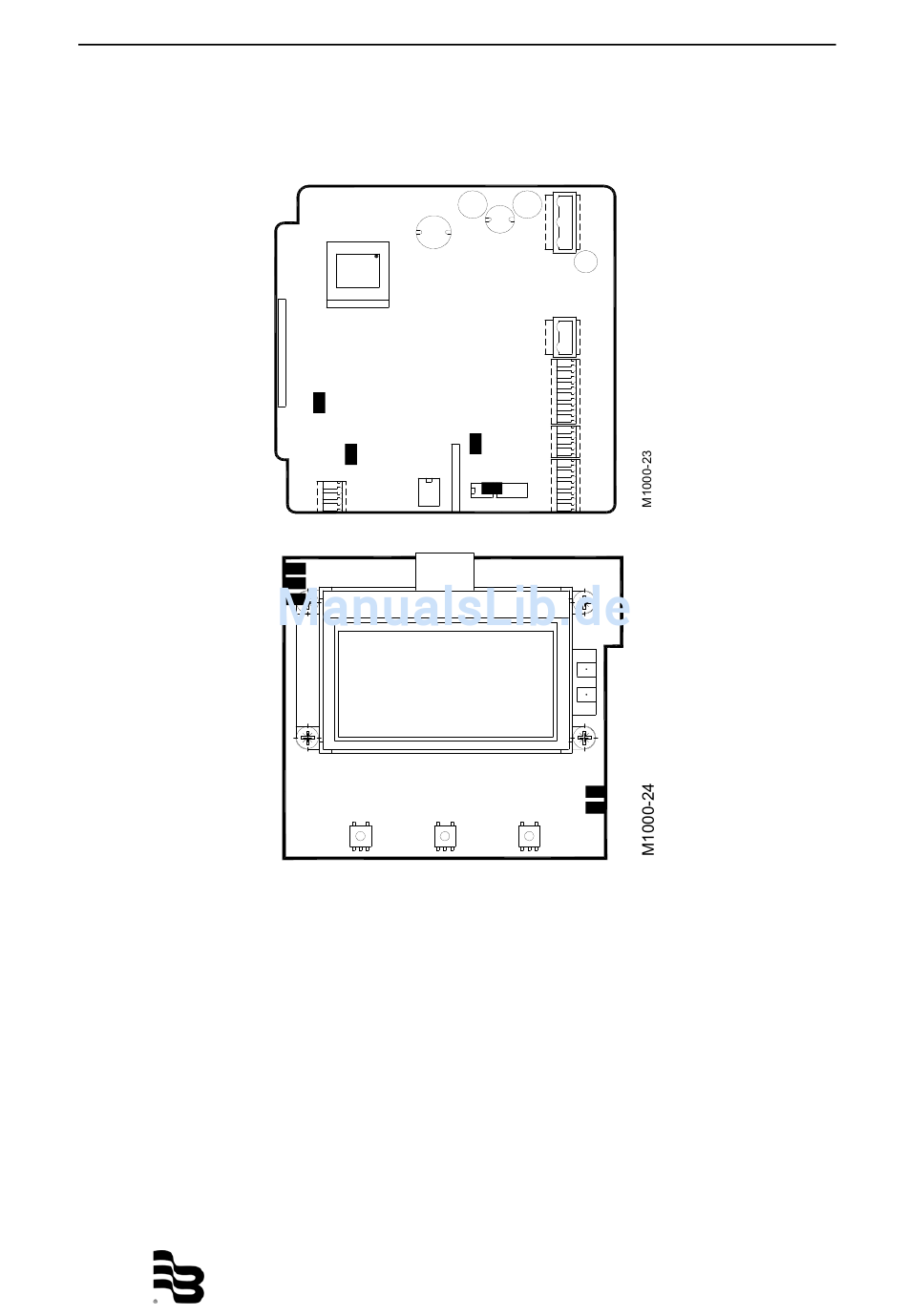

Auf der Elektronik befinden sich mehrere LEDs zur Kontrolle von verschiedenen
Gerätefunktionen, siehe nachstehende Legende.
LED7
LED6
LED8
LED1
LED2
LED3
LED5
LED6
LED7
LED8
LED10
LED13
Hauptplatine
LED1
LED2
Anzeigeplatine
Spulenkreislauf (An = zu / Aus = offen)
Kommunikation – Empfang (An = aktiv)
Kommunikation – Weiterleitung (An = aktiv)
Flash-Memory Aktivität (DISK)
Digitalausgang #1 (An = aktiv)
Digitalausgang #2 (An = aktiv)
Digitaleingang (An = aktiv)
Spannungsversorgung (An = Hilfsenergie liegt an)
USB, HOST-Modus (An = aktiv)
MID_M1000_BA_01_1611
LED3
LED10
LED13
LED5
