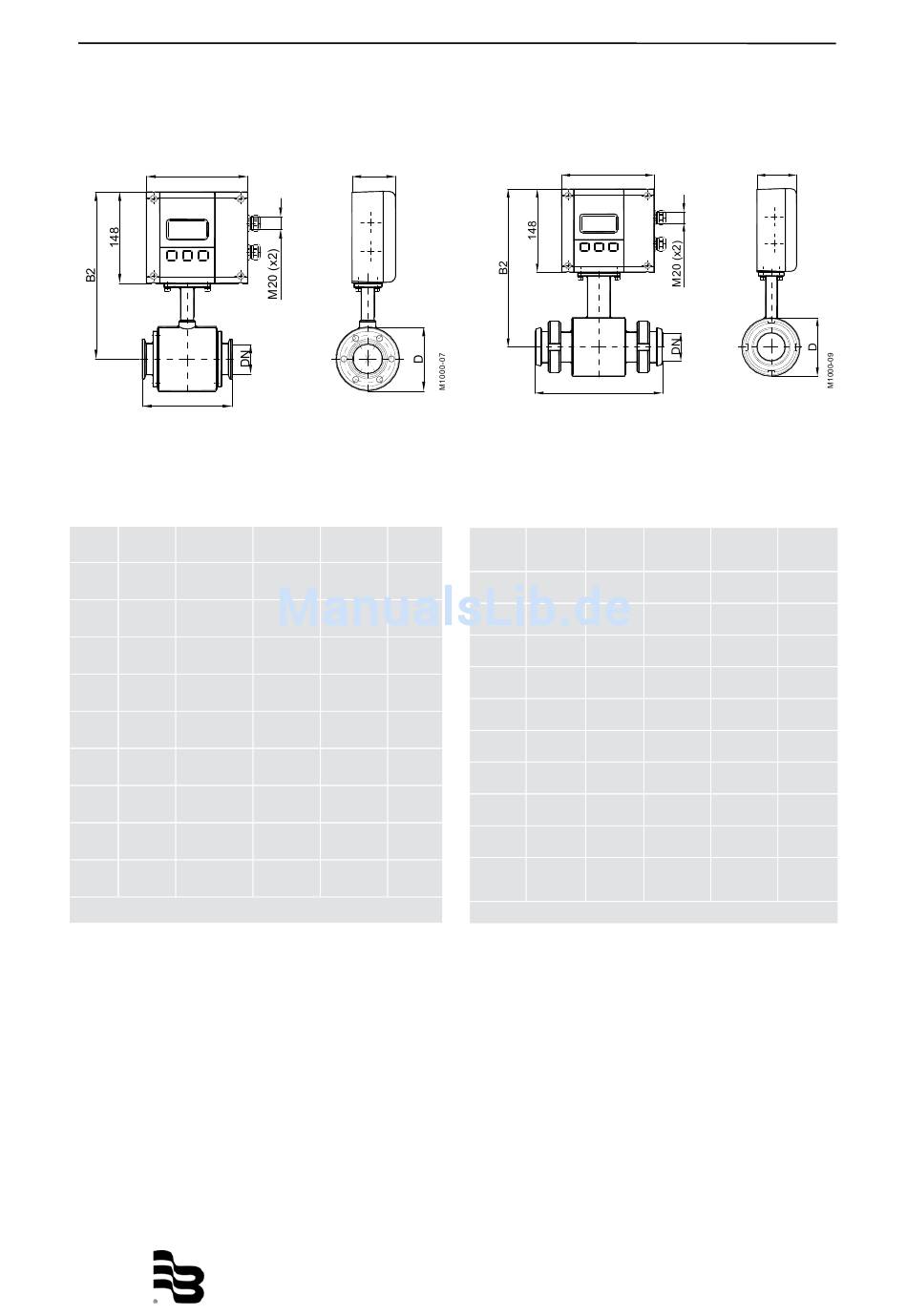

Badger Meter ModMAG M1000 Montageanleitung Und Bedienungsanleitung Seite 42

Technische Daten
Prozessanschluss Tri-Clamp
ModMAG ® M1000 aufgebaut
164
A
Type Food Tri-Clamp
DN A
10 3/8" 145
15 1/2" 145
20 3/4" 145
25 1" 145
40 1 ½" 145
50 2" 145
65 2 ½" 200
80 3" 200
100 4" 200
Druckstufe PN 10
®
70,5
®
B1 B2 D
228 256 74
228 256 74
228 256 74
228 256 74
238 266 94
243 271 104
256 284 129
261 289 140
269 297 156
Abmessungen (mm)
MID_M1000_BA_01_1611
Prozessanschluss DIN 11851
ModMAG ® M1000 aufgebaut
164
A
Type Food Milchrohr DIN 11851
DN A
10 3/8" 170
15 1/2" 170
20 3/4" 170
25 1" 225
32 1 ¼" 225
40 1 ½" 225
50 2" 225
65 2 ½" 280
80 3" 280
100 4" 280
Druckstufe PN 16
Page 40/48
70,5
B1 B2 D
238 266 74
238 266 74
238 266 74
238 266 74
243 271 84
248 276 94
253 281 104
266 294 129
271 299 140
279 307 156
Abmessungen (mm)
