3.2.4 Nennweitenreduzierung

Durch die Verwendung von Rohranpassungsstücken nach DIN 28545 lassen sich die
Messaufnehmer auch in Rohrleitungen grösserer Nennweite einbauen.

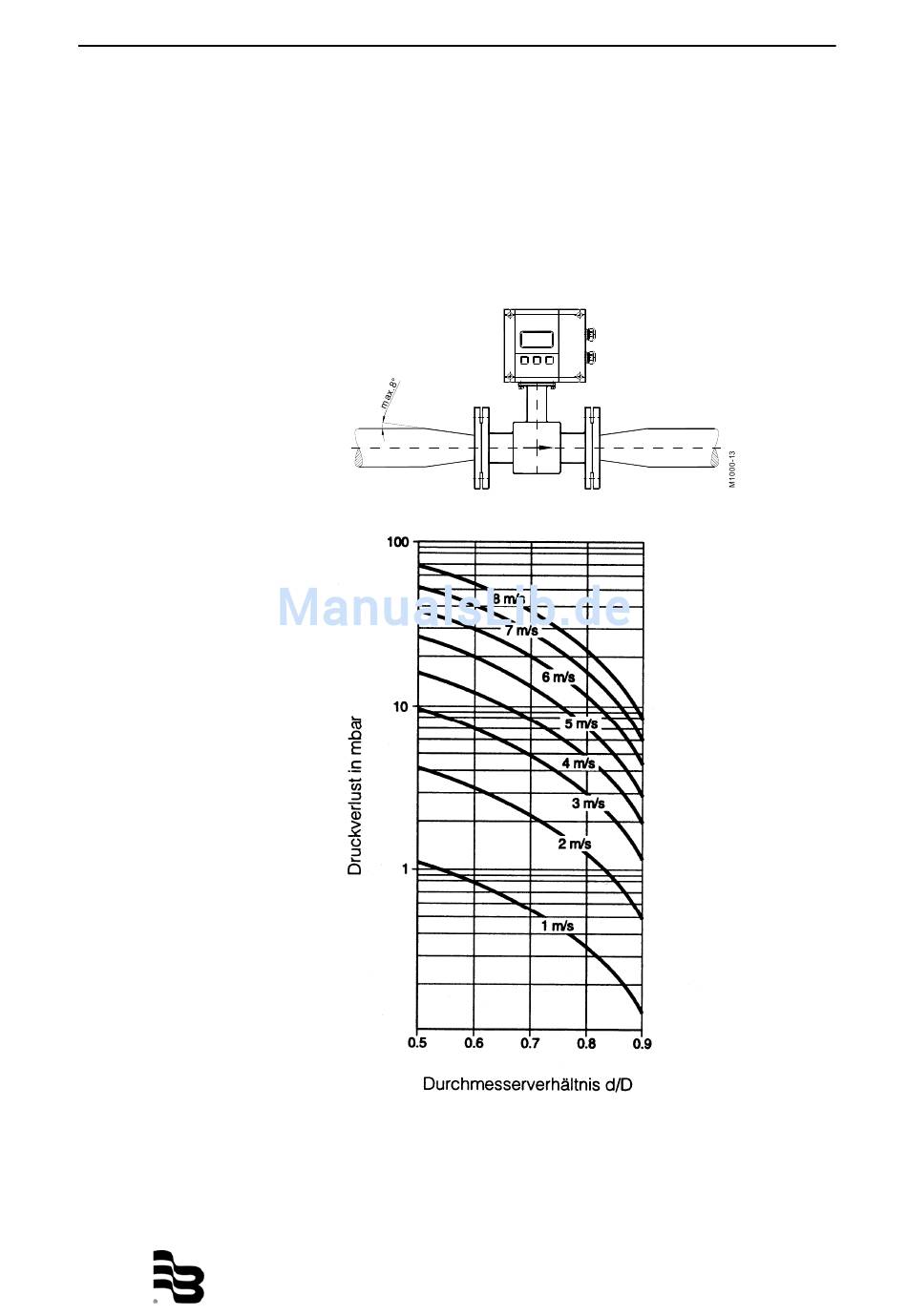

Mittels des abgebildeten Nomogramms kann der entstehende Druckabfall ermittelt
werden (nur für Flüssigkeiten mit ähnlicher Viskosität wie Wasser).
Hinweis: Bei sehr niedrigen Strömungsgeschwindigkeiten kann durch die Reduzierung der
Nennweite an der Messstelle diese erhöht und somit eine Verbesserung der
Messgenauigkeit erreicht werden.
D = Rohrleitung
d = Messaufnehmer
Ermittlung des Druckabfalls:
1. Durchmesserverhältnis d/D berechnen.
2. In Abhängigkeit des d/D Verhältnisses und der Strömungsgeschwindigkeit den
Druckverlust ablesen.
