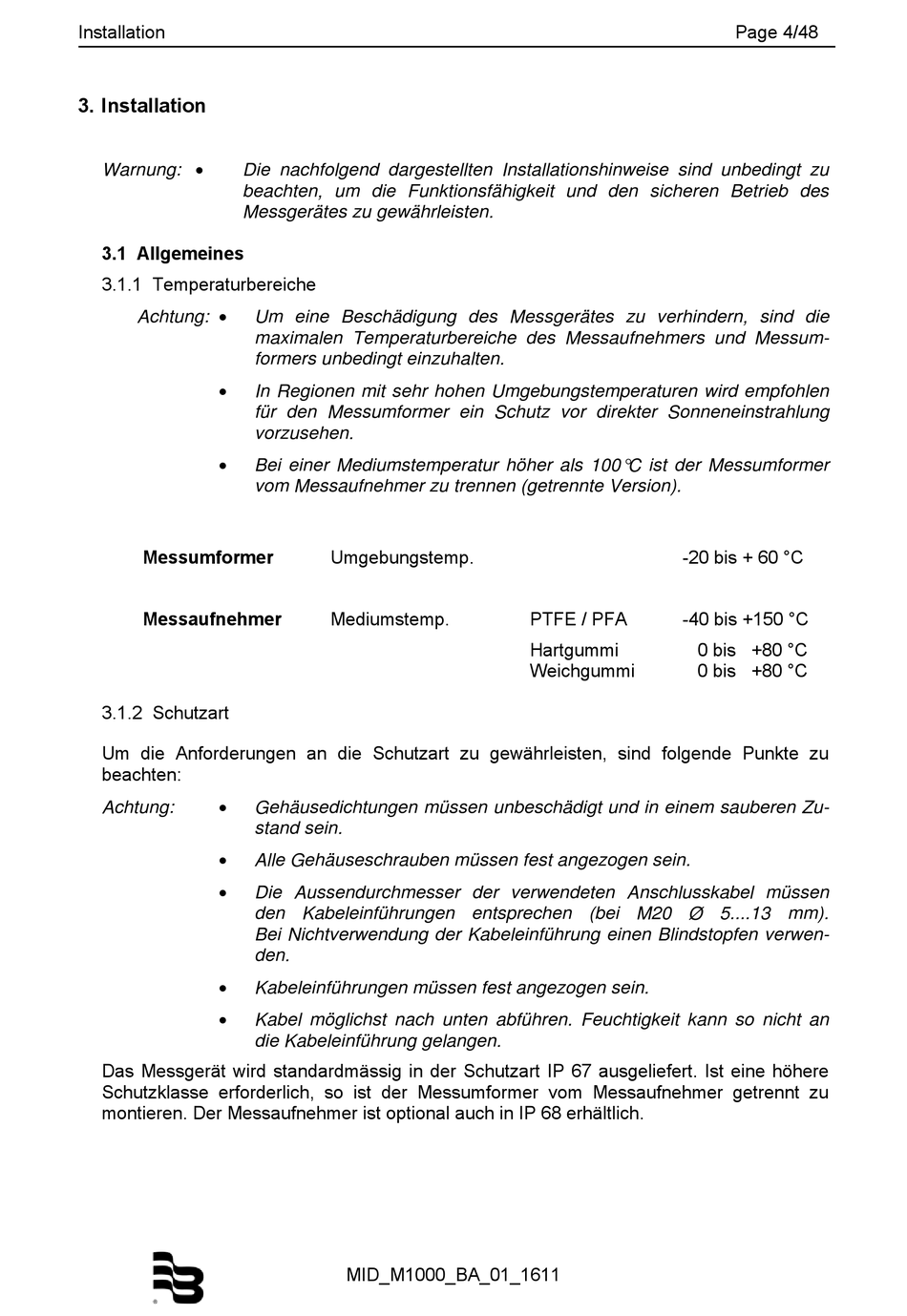

Installation

3. Installation
Warnung: 
Die nachfolgend dargestellten Installationshinweise sind unbedingt zu
beachten, um die Funktionsfähigkeit und den sicheren Betrieb des
Messgerätes zu gewährleisten.

3.1 Allgemeines

3.1.1 Temperaturbereiche

Achtung: 


Messumformer
Messaufnehmer

3.1.2 Schutzart

Um die Anforderungen an die Schutzart zu gewährleisten, sind folgende Punkte zu
beachten:

Achtung:




Das Messgerät wird standardmässig in der Schutzart IP 67 ausgeliefert. Ist eine höhere
Schutzklasse erforderlich, so ist der Messumformer vom Messaufnehmer getrennt zu
montieren. Der Messaufnehmer ist optional auch in IP 68 erhältlich.
Um eine Beschädigung des Messgerätes zu verhindern, sind die
maximalen Temperaturbereiche des Messaufnehmers und Messum-
formers unbedingt einzuhalten.
In Regionen mit sehr hohen Umgebungstemperaturen wird empfohlen
für den Messumformer ein Schutz vor direkter Sonneneinstrahlung
vorzusehen.
Bei einer Mediumstemperatur höher als 100°C ist der Messumformer
vom Messaufnehmer zu trennen (getrennte Version).
Umgebungstemp.
Mediumstemp.
Gehäusedichtungen müssen unbeschädigt und in einem sauberen Zu-
stand sein.
Alle Gehäuseschrauben müssen fest angezogen sein.
Die Aussendurchmesser der verwendeten Anschlusskabel müssen
den Kabeleinführungen entsprechen (bei M20 Ø 5....13 mm).
Bei Nichtverwendung der Kabeleinführung einen Blindstopfen verwen-
den.
Kabeleinführungen müssen fest angezogen sein.
Kabel möglichst nach unten abführen. Feuchtigkeit kann so nicht an
die Kabeleinführung gelangen.
MID_M1000_BA_01_1611
-20 bis + 60 °C
PTFE / PFA -40 bis +150 °C
Hartgummi 0 bis +80 °C
Weichgummi 0 bis +80 °C
Page 4/48
