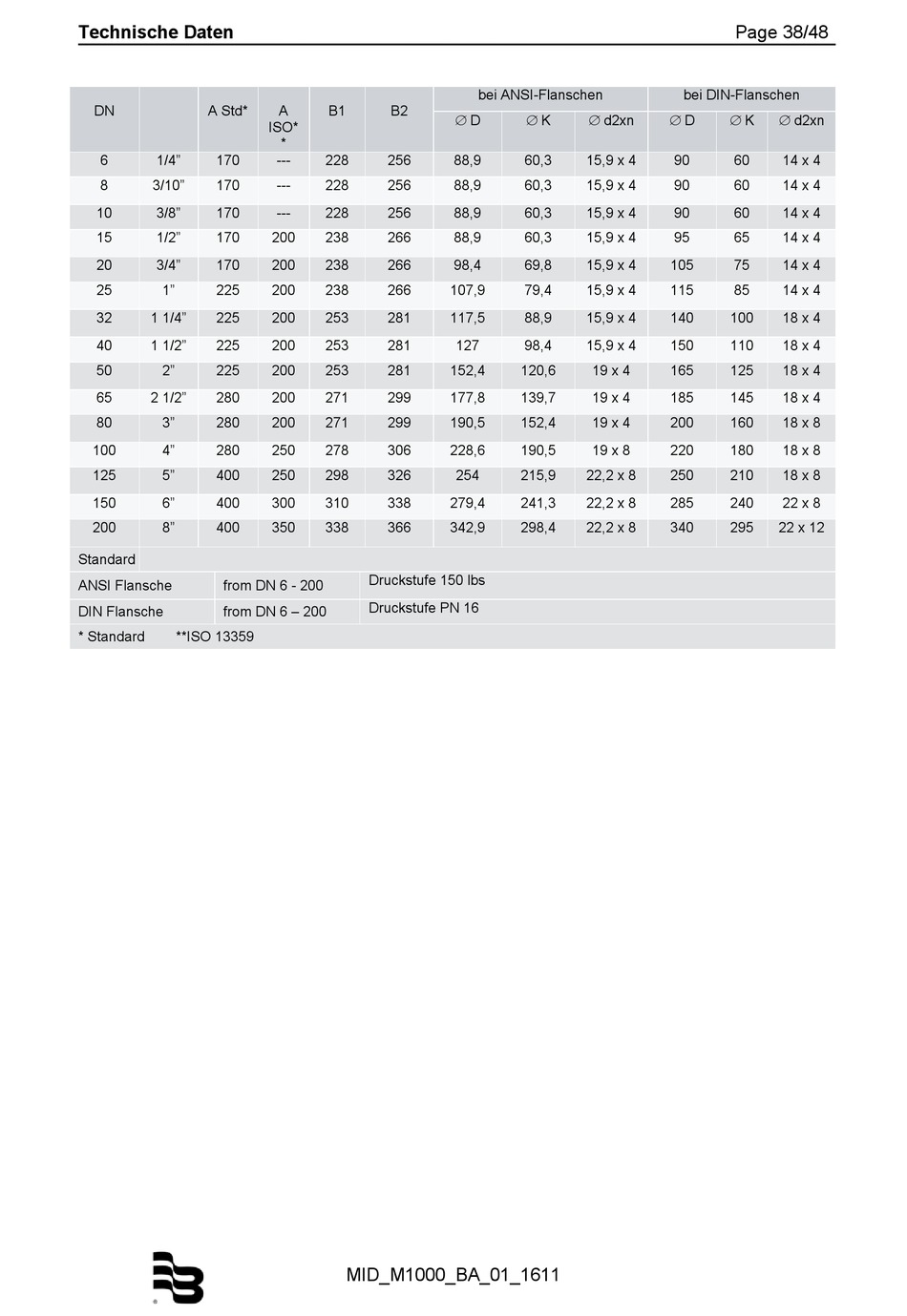

Technische Daten
DN A Std*
6 1/4" 170
8 3/10" 170
10 3/8" 170
15 1/2" 170
20 3/4" 170
25 1" 225
32 1 1/4" 225
40 1 1/2" 225
50 2" 225
65 2 1/2" 280
80 3" 280
100 4" 280
125 5" 400
150 6" 400
200 8" 400
Standard
ANSI Flansche from DN 6 - 200
DIN Flansche from DN 6 – 200
* Standard **ISO 13359
A B1 B2
ISO*
*
--- 228 256
--- 228 256
--- 228 256
200 238 266
200 238 266
200 238 266
200 253 281
200 253 281
200 253 281
200 271 299
200 271 299
250 278 306
250 298 326
300 310 338
350 338 366
Druckstufe 150 lbs
Druckstufe PN 16
MID_M1000_BA_01_1611
bei ANSI-Flanschen
 D  K  d2xn
88,9 60,3 15,9 x 4
88,9 60,3 15,9 x 4
88,9 60,3 15,9 x 4
88,9 60,3 15,9 x 4
98,4 69,8 15,9 x 4
107,9 79,4 15,9 x 4
117,5 88,9 15,9 x 4
127 98,4 15,9 x 4
152,4 120,6 19 x 4
177,8 139,7 19 x 4
190,5 152,4 19 x 4
228,6 190,5 19 x 8
254 215,9 22,2 x 8
279,4 241,3 22,2 x 8
342,9 298,4 22,2 x 8
Page 38/48
bei DIN-Flanschen
 D  K  d2xn
90 60 14 x 4
90 60 14 x 4
90 60 14 x 4
95 65 14 x 4
105 75 14 x 4
115 85 14 x 4
140 100 18 x 4
150 110 18 x 4
165 125 18 x 4
185 145 18 x 4
200 160 18 x 8
220 180 18 x 8
250 210 18 x 8
285 240 22 x 8
340 295 22 x 12
