1

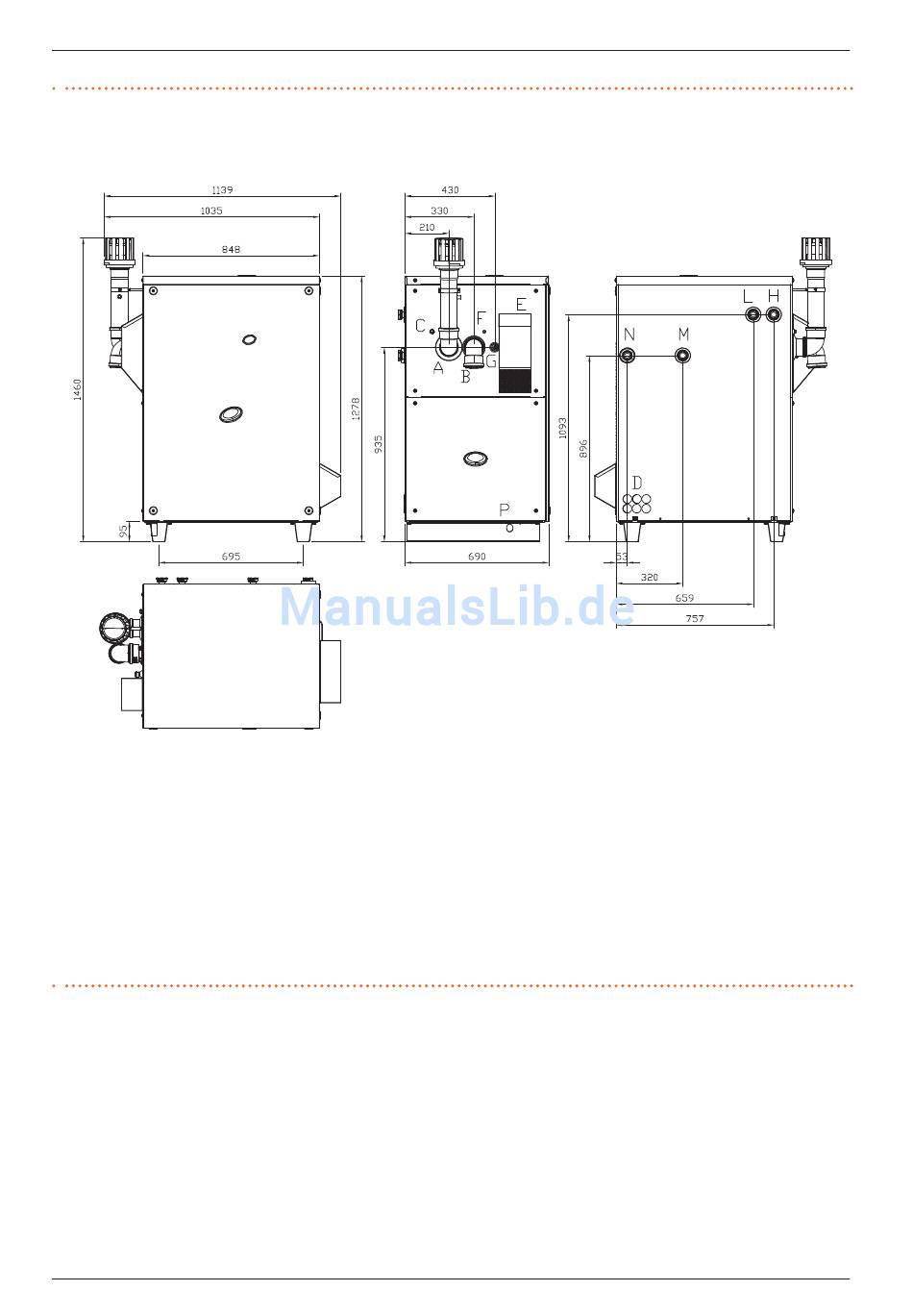

Abbildung 1�2 Zeichnung Außenabmessungen GAHP GS/WS
A Rauchgasauslass Ø 80
B Anschluss Verbrennungsluft Ø 80
C Manuelle Rückstellung Rauchgas-Thermostat
D Eingang Versorgungskabel
E Lüftungsgebläse
F Kontrollleuchte Gerätebetrieb
G Gasanschluss Ø ¾"
H Warmwasser-Rücklauf Ø 1"¼
L Wasserrücklauf erneuerbare quelle Ø 1"¼
M Druckleitung erneuerbares Quellwasser Ø 1"¼
N Druckleitung Warmwasser Ø 1"¼
P Kondensatablass
Handbuch für Installation, Gebrauch und Wartung – GAHP GS/WS
Merkmale und technische Daten
9
