Merkmale und technische Daten
1.5

STEUERPLATINEN

Steuerplatinen (S61+Mod10)

Am Schaltschrank an der Einheit sind vorhanden:
Steuerplatine S61 (Abbildung 1.7 S. 14 ) mit Mikroprozessor steuert
▶
das Gerät und zeigt die Daten, Meldungen und Betriebscode an. Die
Überwachung und Programmierung erfolgen durch die Interaktion mit

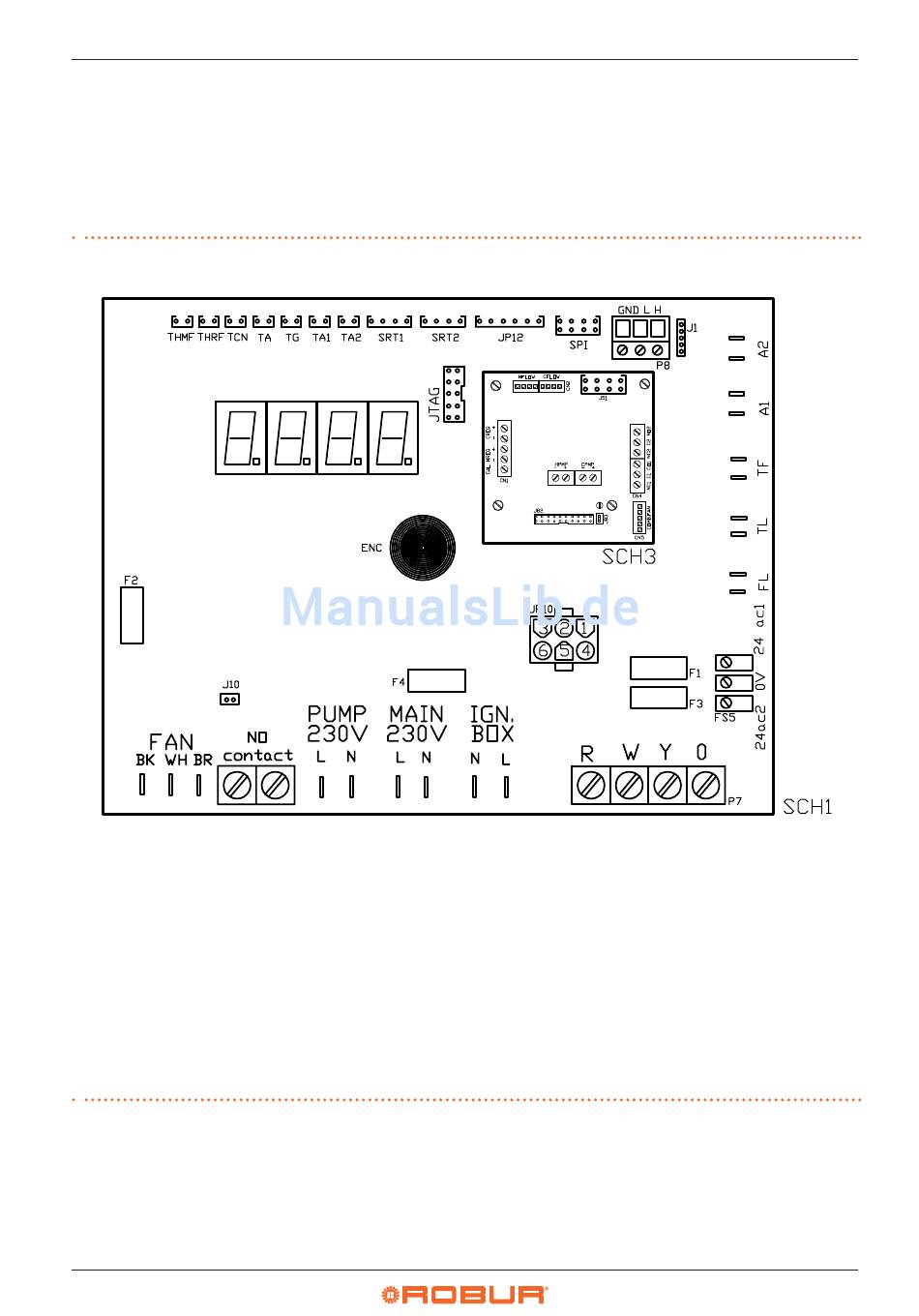

Abbildung 1�7 Steuerplatine S61
SCH1 Schaltplatine S61
SCH3 Schaltplatine Mod10 (für weitere
Details siehe zugehörige Abbildung)
A1, A2 Hilfseingänge
ENC Drehknopf
F1 Sicherung T 2A
F2 Sicherung F 10A
F3 Sicherung T 2A
F4 Sicherung T 3,15A
FAN (BK, WH, BR) Ausgang Kühlgebläse
FL Eingang Strömungsmesser
FS5 (24V AC) Versorgung Schaltplatine 24-0-24 Vac
IGN.BOX (L, N) Versorgung Steuereinheit Flamme 230
Vac
J1 Jumper CAN BUS
J10 Jumper normalerweise geöffnet
Kontakt
14
dem Display und dem Drehknopf.
Zusätzliche Steuerplatine Mod10 (Abb. 1.8 S. 15 ), überlagert an
▶
S61, steuert die Leistungsmodulation des Brenners und die Durchsatz-
variation der Wasserumlaufpumpe.
Satelliten-Steuerplatine W10 (Abb.1.9 S. 15 ), verbunden mit Plati-
▶
ne S61 und neben dieser positioniert; dient der Steuerung der Umwälz-
pumpe auf der Warmwasserseite.
J82 Verbinder Steckkarte W10 (an Mod10)
JP10 Verbinder Flammensteuereinheit,
6-polig
JP12 Eingang Rauchgassonde oder Sonde
Generatorlamellen
JTAG Verbinder für Steuerplatinenprogram-
mierung S61
MAIN 230V (L,N) Versorgung Platine S61 230 V AC
N.O. CONTACT potenzialfreie Schließer
P7 (R, W, Y, O) Eingang Freigaben
P8 (GND, L, H) CAN-BUS-Verbinder
PUMP 230V (L,N) Ausgang Vers. Hydraulikpumpe
SPI Kommunikationsport mit Platine
Mod10
SRT1 Eingang Drehzahlsensor
Hydraulikpumpe
SRT2 Eingang Drehzahlsensor
Hydraulikpumpe
TA Eingang Temperaturfühler Umgebung
TA1 Eingang Temperaturfühler
Warmwasser-Vorlauf
TA2 Eingang Temperaturfühler
Warmwasser-Rücklauf
TCN Eingang
Verbrennungslufttemperaturfühler
TF Eingang Rauchgasthermostat
TG Eingang Temperaturfühler Generator
THMF Eingang Temperaturfühler
Kaltwasser-Vorlauf
THRF Eingang Temperaturfühler
Kaltwasser-Rücklauf
TL Eingang Grenzwertthermostat
Generator
