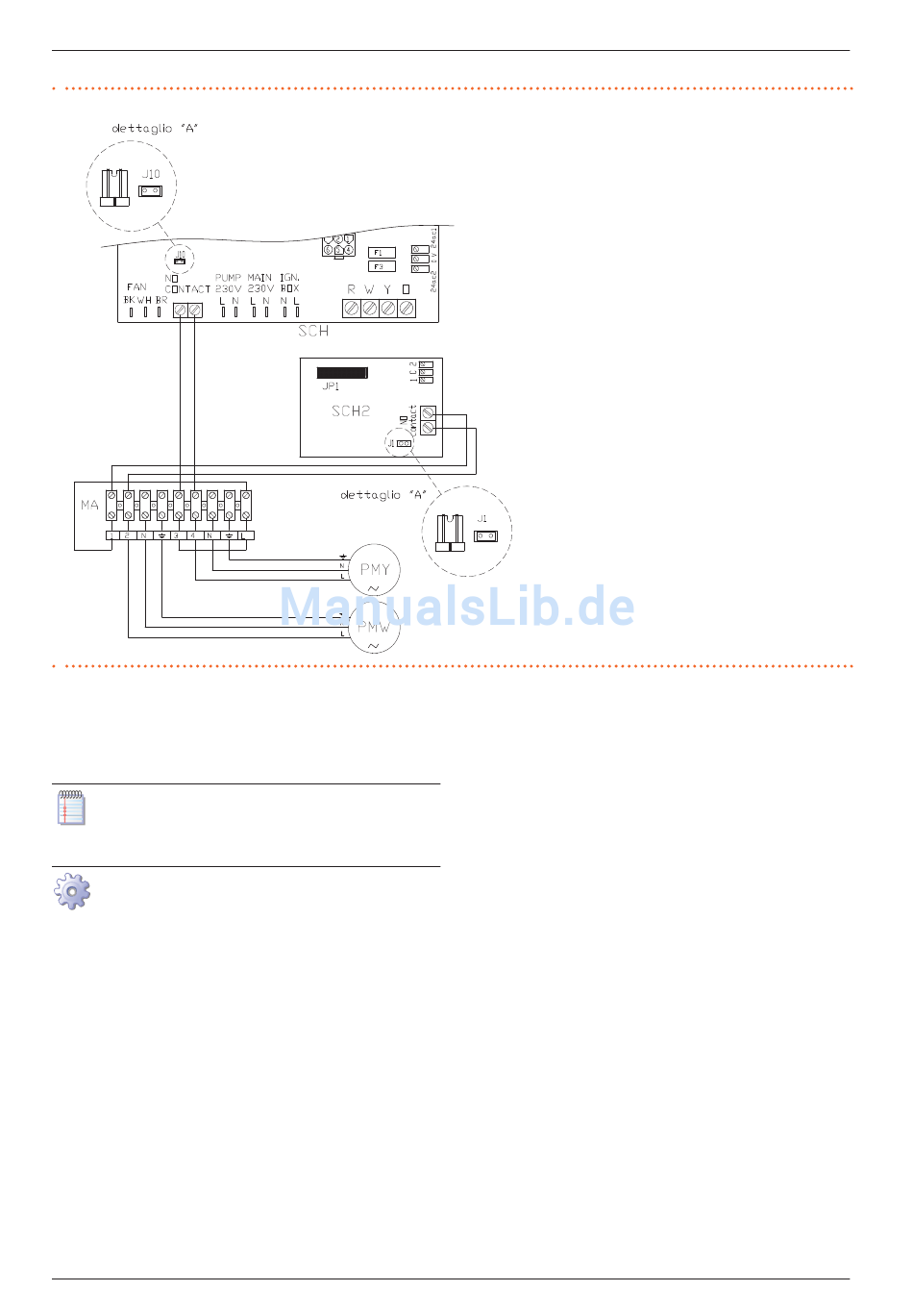

Abbildung 4�7 Elektrischer Anschlussplan Pumpen mit konstantem Durchsatz
4.5.2 Option (2) Umwälzpumpen mit VARIABLEM
DURCHFLUSS
Die zwei Primärpumpen werden obligatorisch mit der Platine Mod10 ge-
steuert (integriert in S61).
Nur die Pumpe der Warmwasserseite wird tatsächlich mit varia-
blem Durchsatz gesteuert. Die Pumpe der Kaltwasserseite wird mit
konstantem Durchsatz gesteuert.
Anschluss der Umwälzpumpen mit KONSTANTEM DURCHSATZ
Die Pumpe Wilo Stratos Para ist schon serienmäßig mit dem Strom-
versorgungskabel und dem Signalkabel, beide mit einer Länge
von 1,5 m, ausgestattet.
Für größere Längen jeweils das Kabel FG7 3Gx1,5mm² m und
das abgeschirmte Kabel 2x0,75 mm², das für das Signal 0-10V
Handbuch für Installation, Gebrauch und Wartung – GAHP GS/WS
SCH Steuerplatine
SCH Steuerplatine
J10 Jumper geschlossen (Pumpe Kaltwasserseite)
J1 Jumper geschlossen (Pumpe Warmwasserseite)
N.O. CONTACT potenzialfreie Schließer
MA Klemmenleiste Einheit
L Phase
N Nullleiter
Bauteile NICHT MITGELIEFERT
PMW Wasserpumpe Warmwasserseite < 700W
PMY Wasserpumpe Kaltwasserseite < 700W
angemessen ist, verwenden.
Anschluss der Pumpen Wilo Stratos Para (Abb. 4.8 S. 36 oder
4.9 S. 36 ).
1�
Die braune Ader der Pumpe der Warmwasserseite an die
Klemme "-" des HPMP- Verbinders und die weiße Ader an
die Klemme "+" des HPMP-Verbinders der Platine Mod10
anschließen.
2� Die braune Ader der Pumpe der Kaltwasserseite an die Klem-
me "-" des CPMP- Verbinders und die weiße Ader an die Klem-
me "+" des CPMP-Verbinders der Platine Mod10 anschließen.
3�
Die schwarze und die blaue Ader isolieren.
4�
Die Versorgungsleitung der zwei Pumpen mit einem zwei-
poligen Schalter mit träger 2 A-Sicherung (Detail IP, Abb.
4.8 S. 36 ), oschützen, oder diese direkt an die inter-
nen Klemmen der Schalttafel des Geräts (Detail MA, Abb.
4.9 S. 36 ) anschließen.
Elektroinstallatuer
