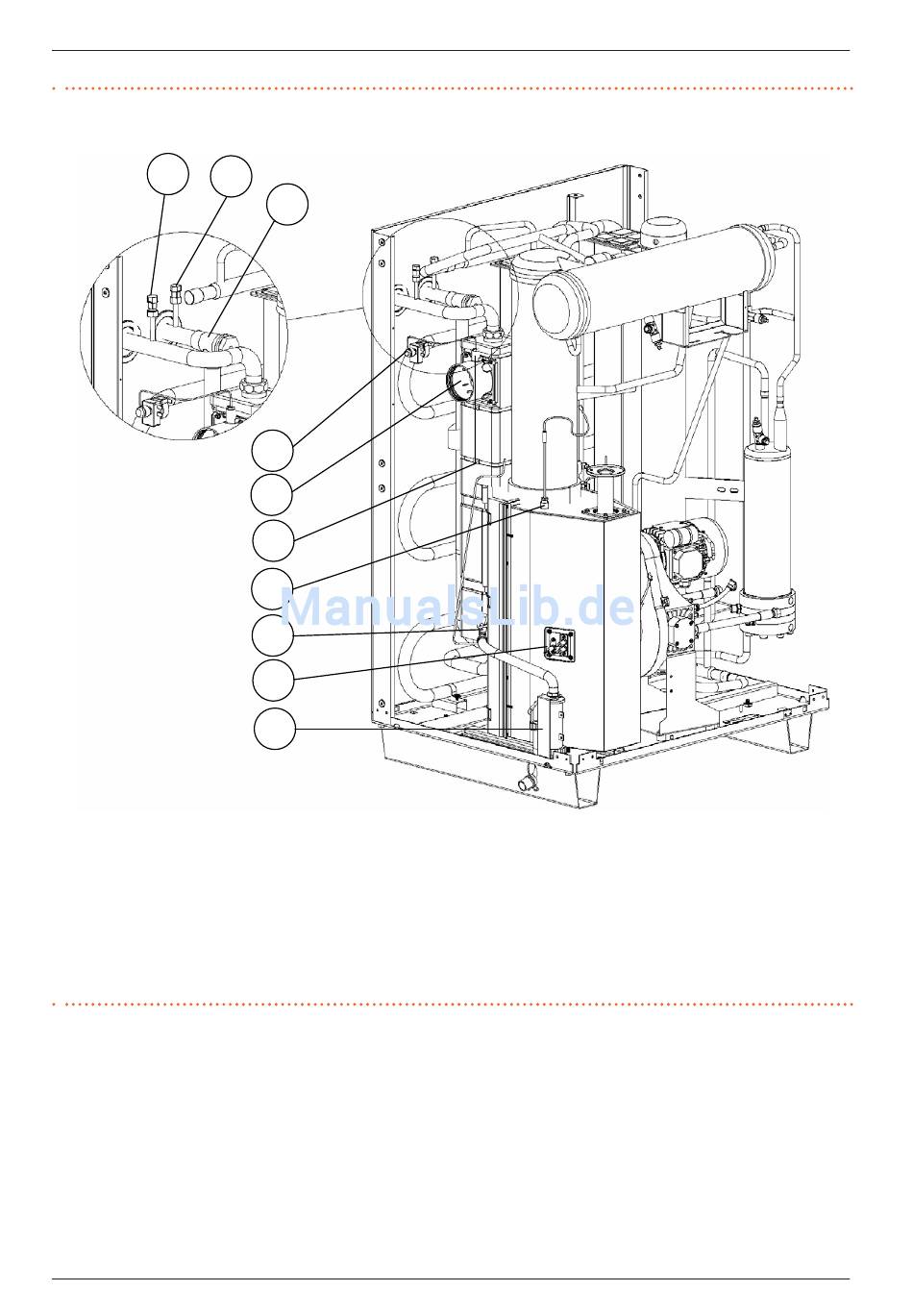

Abbildung 1�4 Interne Bauteile Ansicht linke Seite
10
1 Manuelle Entlüftung (Kaltwasserseite)
2 Strömungsmesser (Kaltwasserseite)
3 Rückstellung Rauchgasthermostat
4 Rauchgasauslass Ø 80
5 Fühlelement Rauchgasthermostat
6 Temperatursonde Generatorlamellen
7 Sensor Kondensatablass
8 Zünd- und Überwachungselektroden
9 Siphon Kondenswasserauslass
10 Manuelles Entlüftungsventil (Warmwasserseite)
