Schaltplan - Robur GAHP WS Handbuch

1
1.4

SCHALTPLAN

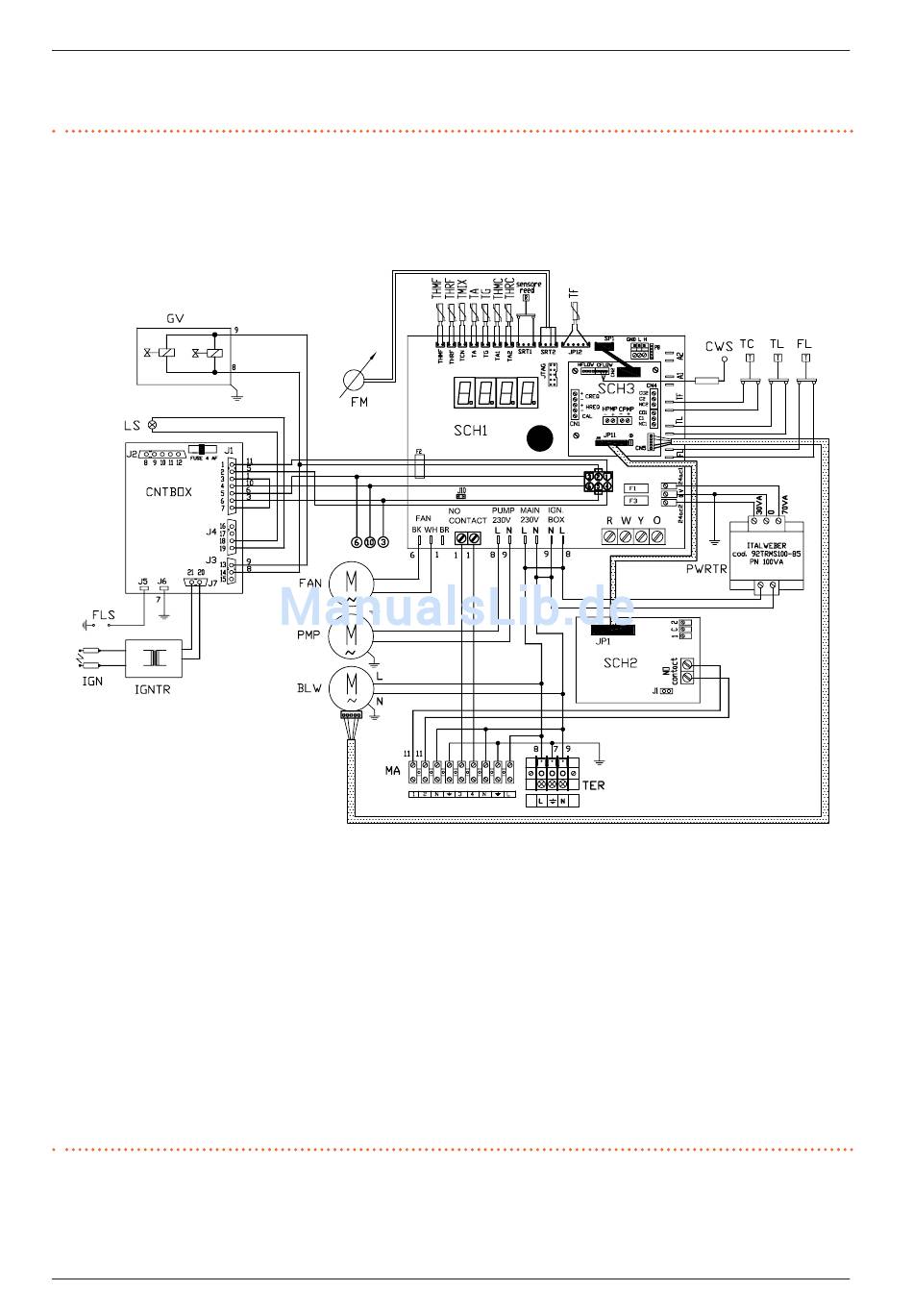

Abbildung 1�6 Schaltplan des Geräts
SCH1 Schaltplatine S61
SCH2 Schaltplatine W10
SCH3 Schaltplatine Mod10
TER Klemmenleiste Geräteversorgung
CNTBOX Steuerelektronik für Flammüberwachung
PWRTR Transformator Schaltplatine
BLW Gebläse
PMP Hydraulikpumpe
IGNTR Zündtransformator
IGN Zündelektroden
FLS Flammensensor
LS Anzeigelampe Gasventil ON
GV Gasmagnetventil
THMF Temperatursonde Kaltwasservorlauf
Handbuch für Installation, Gebrauch und Wartung – GAHP GS/WS
Merkmale und technische Daten
THRF Temperatursonde Kaltwasserrücklauf
TMIX Verbrennungslufttemperatursonde
TA Raumluft-Temperatursonde
TG Temperatursonde Generator
THMC Temperatursonde Warmwasservorlauf
THRC Temperatursonde Warmwasserrücklauf
REED Drehzahlsensor Hydraulikpumpe
TF Rauchgastemperatursonde oder Sonde Generatorlamellen
TC Manueller Rauchgasthermostat
TL Grenzwertthermostat Generator
FM Strömungsmesser Warmwasserseite
FL Strömungswächter Quellwasser erneuerbar
CWS Kondenswassersensor
MA Anschlussklemmenleiste
