3

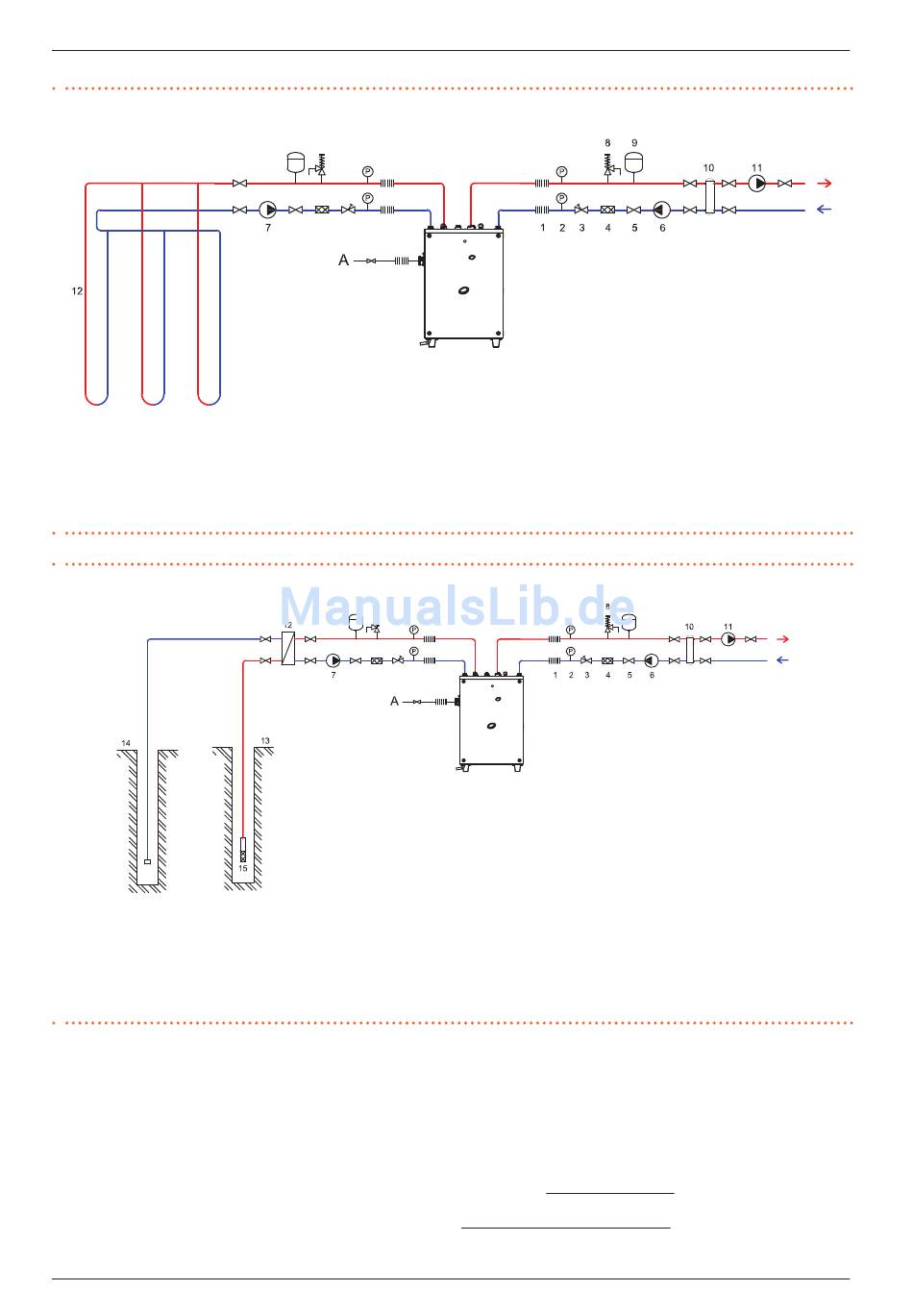

Abbildung 3�1 Hydraulikschaltplan GAHP GS
Das Durchsatzreglerventil darf nur verwendet werden, wenn
die Pumpe des Primärkreislaufs über
einen fixen Durchsatz verfügt.
A Gasanschluss
1 Anti-Vibrations-Gelenk
2 Manometer
Abbildung 3�2 Hydraulikschaltplan GAHP WS
Das Durchsatzreglerventil darf nur verwendet werden, wenn
die Pumpe des Primärkreislaufs über
einen fixen Durchsatz verfügt.
A Gasanschluss
1 Anti-Vibrations-Gelenk
2 Manometer
3 Durchsatzregelventil
3.4
WASSER-UMWÄLZPUMPEN
Das Gerät ist mit einem Selbstschutzsystem ausgestattet, das das Frost-
schutzmittel aktiviert, um ein Einfrieren zu verhindern.
Die Umwälzpumpen (Durchsatz und Förderhöhe) müssen je nach Druck-
abfall der Hydraulik-/Primärkreisläufe ausgewählt und installiert werden
(Leitungen + Bauteile + Wärmetauscher + Gerät).
Für den Druckabfall des Gerätes siehe Tabelle 1.1 S. 16 und das
Planungshandbuch.
Handbuch für Installation, Gebrauch und Wartung – GAHP GS/WS
3 Durchsatzregelventil
4 Wasserfilter
5 Sperrventil
6 Umwälzpumpe (Primärkreislauf) Warmwasserseite
7 Umwälzpumpe (Primärkreislauf) Kaltwasserseite
8 Sicherheitsventil (3 bar)
4 Wasserfilter
5 Sperrventil
6 Umwälzpumpe (Primärkreislauf) Warmwasserseite
7 Umwälzpumpe (Primärkreislauf) Kaltwasserseite
8 Sicherheitsventil (3 bar)
9 Expansionsgefäß
10 Hydraulische Weiche/Trägheitsspeicher 4 Anschlüsse
(1) Umwälzpumpen mit KONSTANTEM DURCHFLUSS
Die primären Umwälzpumpen der Warm- und Kaltwasserseite müssen ob-
ligatorisch von der Steuerplatine des Geräts (S61) gesteuert werden (siehe
Absatz 1.5 S. 14 ).
(2) Umwälzpumpen mit VARIABLEM DURCHFLUSS
Für den Betrieb mit variablem Durchsatz, der nur für die Warmwasserseite
gilt (die Kaltwasserseite arbeitet immer mit konstantem Durchsatz), sind
unbedingt die Pumpen Wilo Stratos Para, zu verwenden, die auf Anfrage als
Zubehör erhältlich sind und an die Platine Mod10 angeschlossen werden
müssen (siehe Absatz 1.5 S. 14 ). Jeder andere Pumpentyp funktioniert
Hydraulikinstallateur
9 Expansionsgefäß
10 Hydraulische Weiche/Trägheitsspeicher 4 Anschlüsse
11 Umwälzpumpe (Sekundärkreislauf) Warmwasserseite
12 Fühler geothermischer Bereich
11 Umwälzpumpe (Sekundärkreislauf) Warmwasserseite
12 Wärmetauscher
13 Entnahmebrunnen
14 Ablassbrunnen
15 Tauchpumpe
