Inbetriebnahme
Restförderhöhe
Grundeinstellung Pumpenkennlinie: PP3 (höchste Proportionaldruck-
Kennlinie).
p
[mbar]
400
350
300
250
200 2
150
100
1
50
0

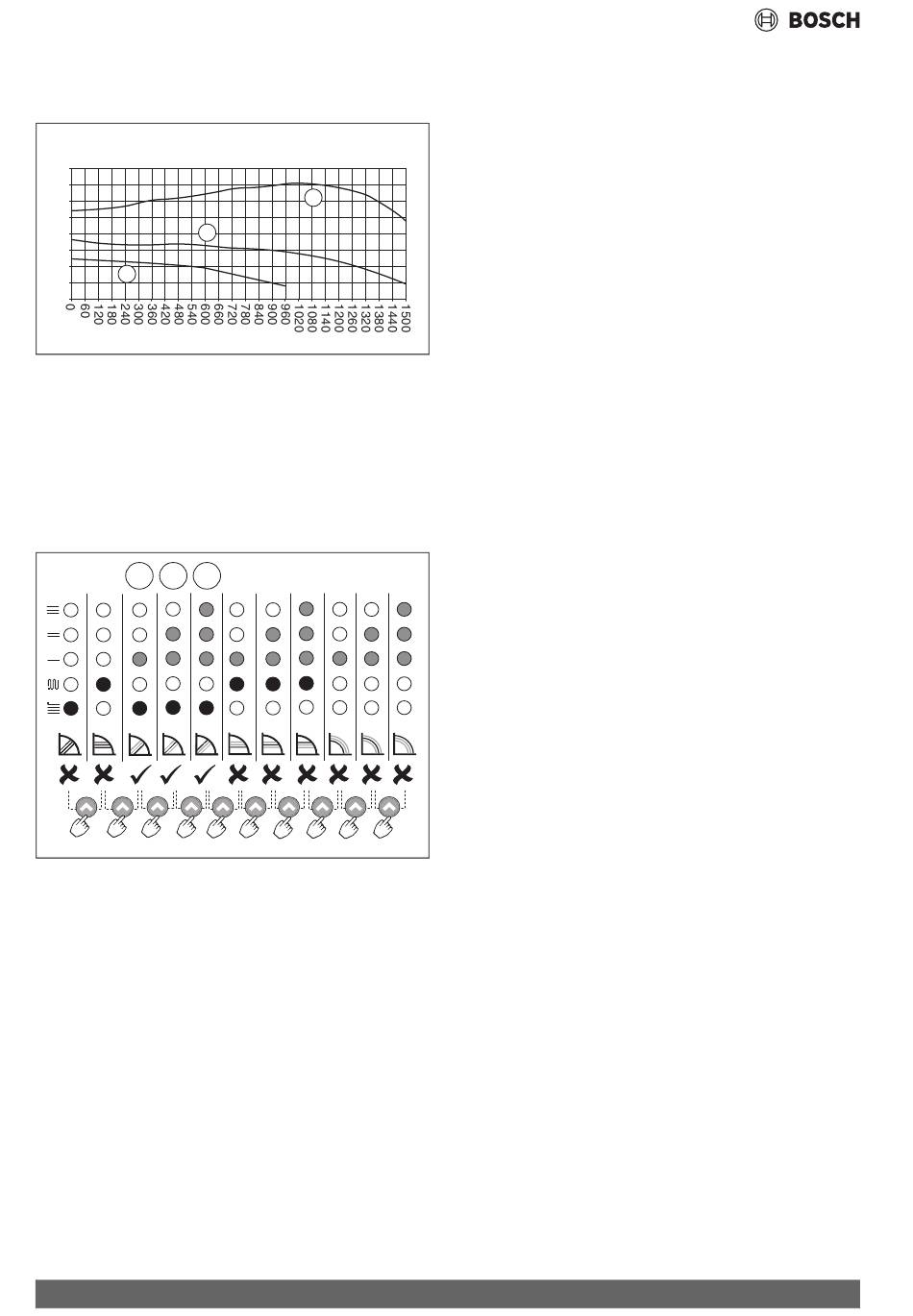

Bild 55 Restförderhöhe
[1] PP1: niedrigste Proportionaldruck-Kennlinie
[2] PP2: mittlere Proportionaldruck-Kennlinie
[3] PP3: höchste Proportionaldruck-Kennlinie
Die Förderhöhe (Druck) sinkt mit abnehmender Heizlast und steigt bei
zunehmender Heizlast.
Einstellungen
▶ Um die Einstellung zu ändern, mit Auswahltaste auf die gewünschte
Position wechseln.
1 2 3
Bild 56 Einstellung der Pumpenkennlinie
[1] Proportionaldruck-Kennlinie PP1
[2] Proportionaldruck-Kennlinie PP2
[3] Proportionaldruck-Kennlinie PP3 max
22
3
V
[l/h]
6720808926-55.1Wo
