Elektrischer Anschluss
6.1
Anschlussklemmbelegung am Modul
Das Modul MHIU100 ist fertig verdrahtet. Sie müssen lediglich Zubehö-
re anschließen (wenn vorhanden) und den Netzanschluss herstellen.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.

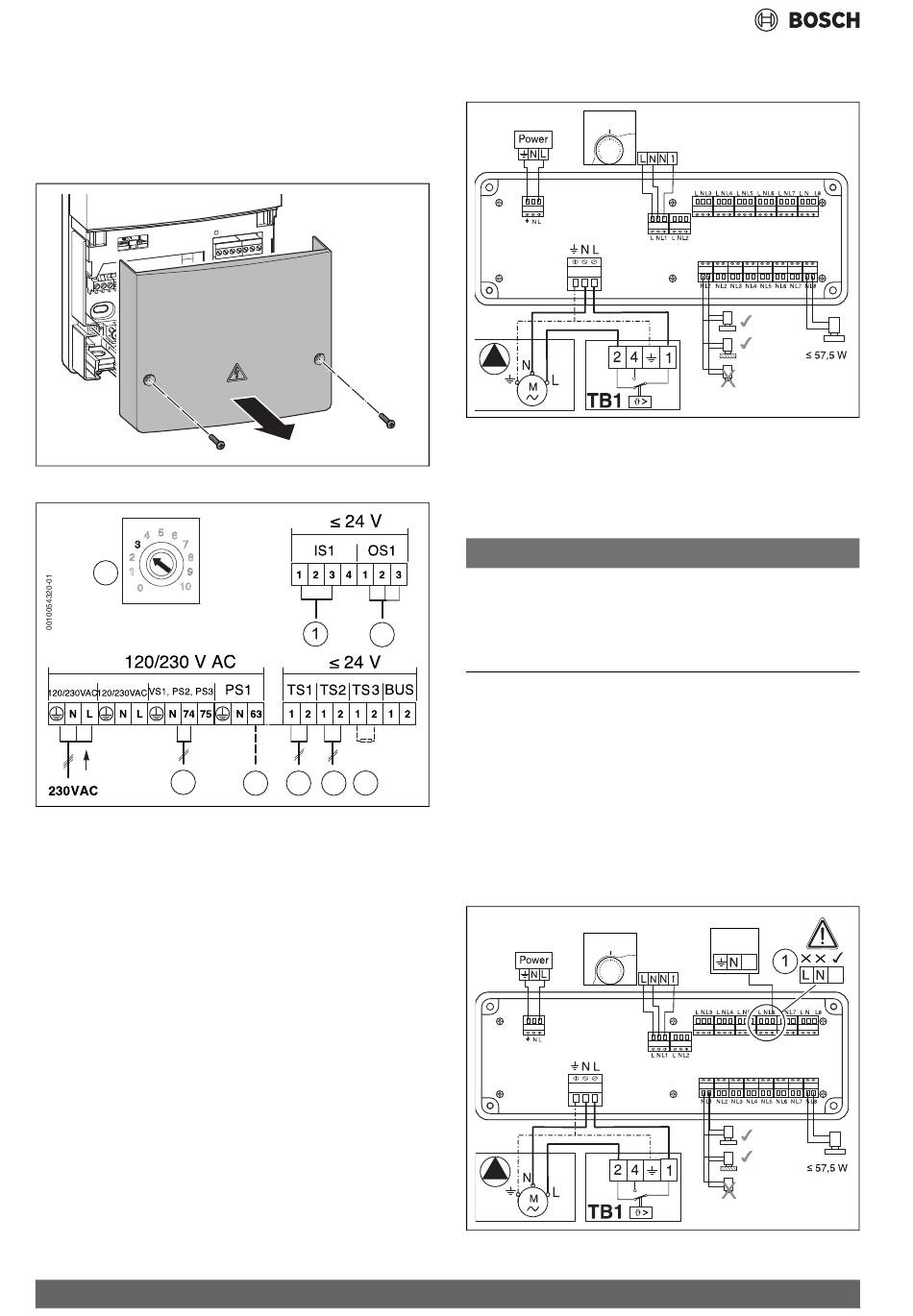

Bild 35 Modul öffnen
8
8
7 7
Bild 36 Anschlussklemmen am Modul MHIU100
[1]
Volumenstromsensor
[2]
PWM-Signal Regelventil
[3]
Widerstand für Warmhaltefunktion (optional)
[4]
Temperaturfühler Primärkreis Vorlauf
[5]
Temperaturfühler Warmwasser
[6]
Pumpenkick (optional)
[7]
Regelventil für Warmwasserbereitung
[8]
Kodierschalter für Warmwassertemperatur und Kalibrierung des
Regelventils
6.2
Heizkreispumpe anschließen
▶ Pumpe an Klemmleiste mit Pumpenlogik (Zubehör) anschließen. An-
leitung der Klemmleiste beachten.
16
6 720 646 819-19.1O
2
2
6 6
5 5
4 4
3
3
Wenn ein Sicherheitstemperaturbegrenzer montiert ist:
▶ Sicherheitstemperaturbegrenzer (TB1) an Klemmleiste anschließen.
Bild 37 Elektrischer Anschluss an die Klemmleiste Fußbodenheizung
(Zubehör)
6.3
Funktion Pumpenkick anschließen (Option)
Um ein Blockieren der Heizkreispumpe bei längerem Stillstand (z. B.
Sommer) zu vermeiden, läuft die Pumpe wöchentlich kurz an.
HINWEIS
Funktionsausfall durch falsche Verdrahtung!
Die einadrige Leitung für die Pumpenkick-Funktion darf auf der Klemm-
leiste nicht auf L oder N gelegt werden.
▶ Die Leitung für die Pumpenkick-Funktion auf den Steckplatz "Signal-
eingang" klemmen (nicht auf L oder N).
Für die einwandfreie Funktion der Pumpenkick-Funktion beachten:
• Keine Pumpenkick-Funktion möglich, wenn die Klemmleiste eine in-
terne Einschaltverzögerung hat.
• Es ist eine Klemmleiste mit 230 V Raumthermostaten notwendig.
• Klemmleiste und MHIU100 müssen ein gemeinsames Null- oder Mas-
sepotential haben.
Um die optionale Pumpenkick-Funktion zu aktivieren:
▶ Eine Ader vom Klemmplatz 63 (Modul MHIU100, PS1) auf einen lee-
ren Thermostatsignaleingang der Klemmleiste legen [1]. Nur 230 V
Signaleingang. Falls weitere Adern mitverlegt wurden, müssen diese
gegen Kontakt gesichert werden (nicht auflegen).
Bild 38 Elektrischer Anschluss Pumpenkick-Funktion (Option)
00100
24147
MHIU100
PS1
63
00100
56248
Flow 7002 – 6721886856 (2024/09)
-02
-01
