Inspektion und Wartung
Differenzdruckregler
HINWEIS
Geräuschentwicklung durch Ausfall des Differenzdruckreglers !
Wird die Kapillarleitung geknickt, kann das zum Ausfall des Differenz-
druckreglers führen.
▶ Vorsichtig mit der Kapillarleitung umgehen und nicht knicken.
▶ Kapillarleitung mit einem Radius von mehr als 20 mm biegen.

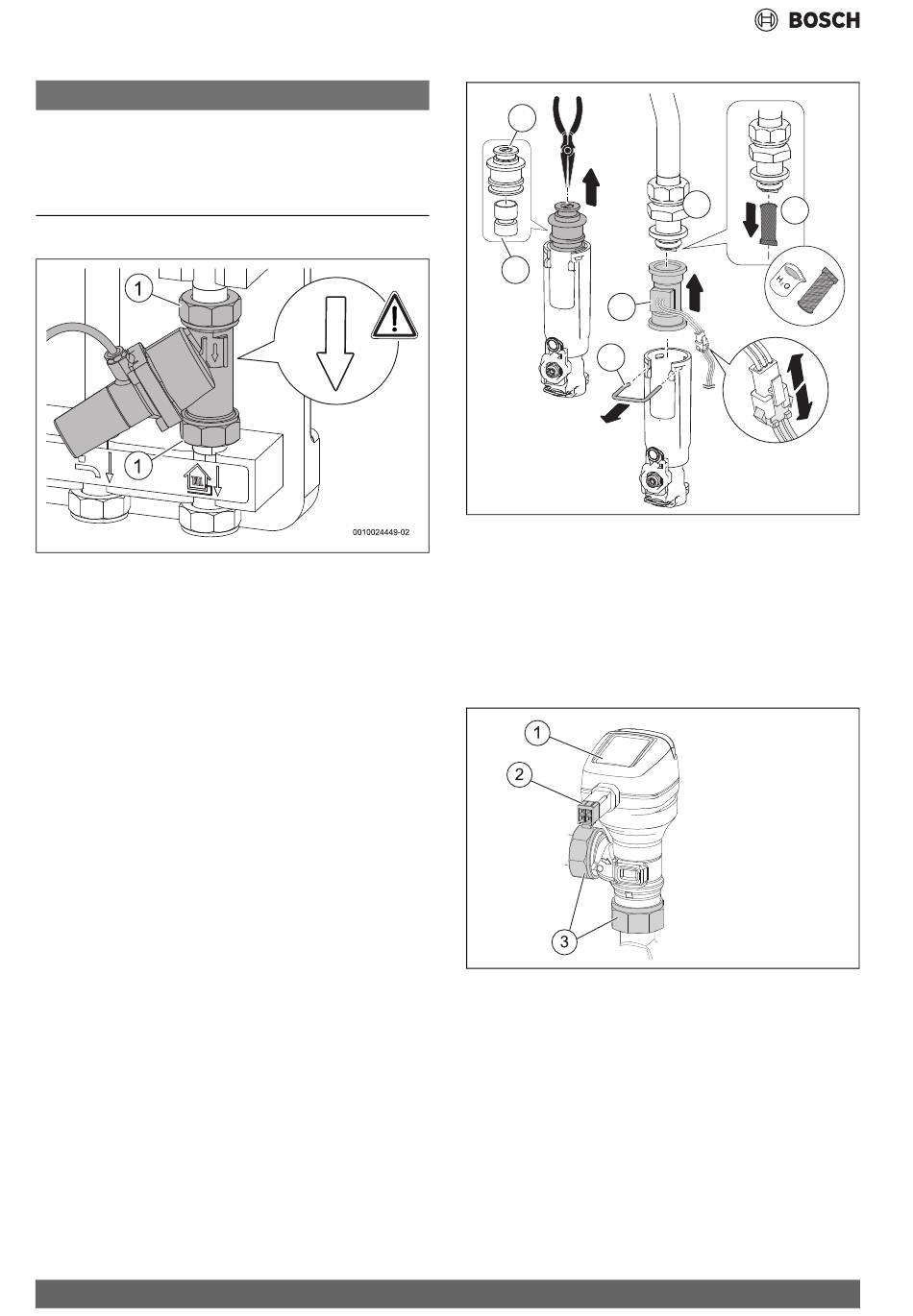

Bild 61 Differenzdruckregler
Durchflussturbine, Durchflussbegrenzer
▶ Anschlusskabel von der Durchflussturbine abziehen.
▶ Verschraubungen lösen.
▶ Klammer [1] entfernen und Rohr abziehen [2].
▶ Filter [3] abnehmen, gründlich reinigen und wieder montieren.
▶ Durchflussturbine [4] und -begrenzer [5, 6] aus dem Gehäuse ent-
fernen.
▶ Durchflussbegrenzer [6] aus dem Durchflussbegrenzergehäuse [5]
entfernen.
▶ Für eine einfachere Montage Silikonfett auf die Dichtungen auftra-
gen.
▶ Anlage fachgerecht spülen und auf Dichtheit prüfen.
26
▶ Wasserkreise ausreichend entlüften.
5
6
4
1
Bild 62 Durchflussbegrenzer und Durchflussturbine (Durchfluss
35 kW: 15 l/min, unten lila / 45 kW: 18 l/min, unten rot)
Regelventil (Warmwasser)
▶ Station vollständig entleeren.
▶ Anschlusskabel [2] vom Regelventil [1] abziehen.
▶ Verschraubungen lösen [3] und Regelventil entfernen.
▶ Neue Teile einbauen.
▶ Anlage fachgerecht spülen und auf Dichtheit prüfen.
▶ Wasserkreise ausreichend entlüften.
Bild 63 Regelventil
2
3
00100 56127
00100 00100 5489 5489
Flow 7002 – 6721886856 (2024/09)
